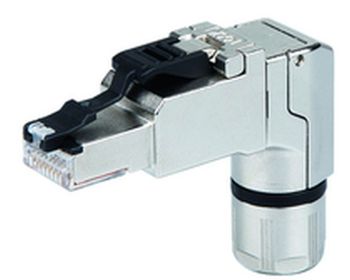

Telegärtner 100023064 Stecker, TP/RJ45, Feldkonfektionierbar, CAT6A, MFP8-4x90, T568B, gewinkelt, J00026A4003 content_copy

Der Telegärtner J00026A4003 ist ein geschirmter RJ45-Stecker der Kategorie Cat.6A, ausgeführt als männlicher Modularsteckverbinder im 8P8C-Format. Er ist speziell für die Feldkonfektionierung von Twisted-Pair-Kabeln konzipiert und eignet sich für den Einsatz in strukturierten Verkabelungssystemen, insbesondere in Innenräumen. Die Konstruktion aus Zinkdruckguss gewährleistet eine hohe mechanische Stabilität und Langlebigkeit. Die 4x90°-Kabeleinführung ermöglicht eine flexible Montage aus allen vier Richtungen, wodurch der Stecker auch in engen oder komplexen Verkabelungssituationen einfach zu installieren ist. Die integrierte 3-stufige Kabelabfangung sichert Kabel mit einem Außendurchmesser von 5,0 bis 10,0 mm mechanisch und verhindert Zugbelastungen an der Verbindung. Ein 4-Kammern-Adernmanager unterstützt die präzise und ordnungsgemäße Verkabelung nach der T568B-Belegung, was die Zuverlässigkeit der Datenübertragung erhöht. Die Durchdring-Kontakte sorgen für eine zuverlässige elektrische Verbindung, auch bei hohen Anforderungen an die Signalintegrität. Der Stecker ist für PoE+ (IEEE 802.3at) geeignet, was die Stromversorgung von Netzwerkgeräten wie IP-Kameras oder Access-Points über das Netzwerkkabel ermöglicht. Die Schutzart IP20 schützt vor Berührung mit leitfähigen Gegenständen und vor festen Fremdkörpern, wodurch er für den Einsatz in Innenräumen geeignet ist. Die Temperaturbeständigkeit von -40 °C bis 85 °C macht ihn auch für anspruchsvolle Umgebungen geeignet. Eine vormontierte Schutzkappe schützt die Kontakte vor Verschmutzung und mechanischen Beschädigungen während des Transports oder der Lagerung.

Einsatzbereiche
Der Stecker ist für den Einsatz in strukturierten Verkabelungssystemen in Büros, Serverräumen, Industrieanlagen und anderen Innenbereichen vorgesehen. Er eignet sich für die Verbindung von Netzwerkgeräten, die PoE+ unterstützen, und ist besonders geeignet für Anwendungen, bei denen eine flexible Montage und eine hohe mechanische Belastbarkeit erforderlich sind. Die Unterstützung von Rundkabeln und die Kompatibilität mit Massiv- und Litzenleitern im Querschnitt AWG 26/1–24/1 sowie AWG 27/7–24/7 erweitert die Einsatzmöglichkeiten.

Funktionen und Ausstattung im Detail

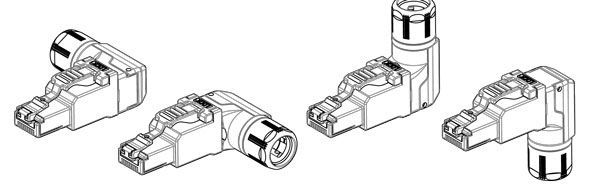

Die 4x90°-Kabeleinführung ermöglicht eine Montage aus beliebiger Richtung, was die Installation in engen oder unzugänglichen Bereichen erleichtert. Die 3-stufige Kabelabfangung sorgt für eine sichere Befestigung des Kabels und verhindert Zugbelastungen, die zu Verbindungsfehlern führen könnten. Der 4-Kammern-Adernmanager unterstützt die korrekte Zuordnung der Adern nach T568B, was die Zuverlässigkeit der Verbindung erhöht. Die Durchdring-Kontakte gewährleisten eine stabile elektrische Verbindung, auch bei hohen Frequenzen und Datenraten, die für Cat.6A-Verbindungen typisch sind. Die vormontierte Schutzkappe schützt die Kontakte vor Verschmutzung und mechanischen Beschädigungen.

Technik verständlich erklärt
Der Stecker ist geschirmt, was elektromagnetische Störungen (EMV) reduziert und die Signalqualität verbessert. Die Kategorie Cat.6A ermöglicht Datenübertragungsraten bis zu 10 Gbit/s über eine Distanz von bis zu 100 Metern, was ihn für moderne Netzwerkanwendungen geeignet macht. Die PoE+-Unterstützung (IEEE 802.3at) erlaubt die Stromversorgung von Geräten über das Netzwerkkabel, wodurch die Notwendigkeit zusätzlicher Stromversorgungen entfällt. Die Schutzart IP20 bedeutet, dass der Stecker vor Berührung mit leitfähigen Gegenständen und vor festen Fremdkörpern geschützt ist, jedoch nicht gegen Wasser oder Staub – er ist somit ausschließlich für den Innenbereich vorgesehen.

Kompatibilität und Zubehör
Der Stecker ist für Rundkabel ausgelegt und unterstützt sowohl Massivleiter als auch Litzenleiter im angegebenen Querschnitt. Er ist nicht für Flachkabel geeignet. Passendes Zubehör umfasst einen Ersatz-Adernmanager im Format MFP8, der für die Feldkonfektionierung von RJ45-Steckverbindungen verwendet werden kann. Dieser Adernmanager ermöglicht eine präzise und ordnungsgemäße Verkabelung nach T568B-Belegung.

Montage und Installation
Die Installation erfolgt durch Feldkonfektionierung: Das Kabel wird in den Stecker eingelegt, die Adern werden im Adernmanager positioniert, und der Stecker wird mit einem speziellen Werkzeug (z. B. Crimptool) vercrimpt. Die 4x90°-Kabeleinführung ermöglicht eine flexible Montage aus allen vier Richtungen, was die Installation in engen oder unzugänglichen Bereichen erleichtert. Die 3-stufige Kabelabfangung sorgt für eine sichere Befestigung des Kabels und verhindert Zugbelastungen.

Vorteile im Betrieb
Der Stecker bietet eine hohe mechanische Stabilität und Langlebigkeit durch das Zinkdruckgussgehäuse. Die geschirmte Ausführung reduziert elektromagnetische Störungen und verbessert die Signalqualität. Die PoE+-Unterstützung ermöglicht die Stromversorgung von Netzwerkgeräten über das Netzwerkkabel, wodurch die Notwendigkeit zusätzlicher Stromversorgungen entfällt. Die flexible Montage durch die 4x90°-Kabeleinführung und die sichere Kabelbefestigung durch die 3-stufige Kabelabfangung erhöhen die Zuverlässigkeit der Verbindung. Die vormontierte Schutzkappe schützt die Kontakte vor Verschmutzung und mechanischen Beschädigungen während des Transports oder der Lagerung.

Allgemein
Produktart	RJ45-Stecker / Modularsteckverbinder
Ausführung	Stecker, männlich
Steckertyp	RJ45 8(8) / 8P8C
Kategorie	Cat.6A
Schirmung	geschirmt
Kodierung/Belegung	T568B
Kabeleinführung	4x90° / aus 4 Richtungen
Aderquerschnitt	AWG 26/1–24/1, AWG 27/7–24/7
Außendurchmesser Kabel	5,0–10,0 mm
PoE+	nach IEEE 802.3at
Schutzart	IP20
Temperaturbereich	-40 bis 85 °C
Geeignet für Rundkabel
Geeignet für Flachkabel
Geeignet für eindrähtige Leiter

---
