Triton RAB-UP-450-A4
48,3 cm ( 19 Zoll )-Zwischenboden, 450 mm, vorn/hinten, Schwarz content_copy

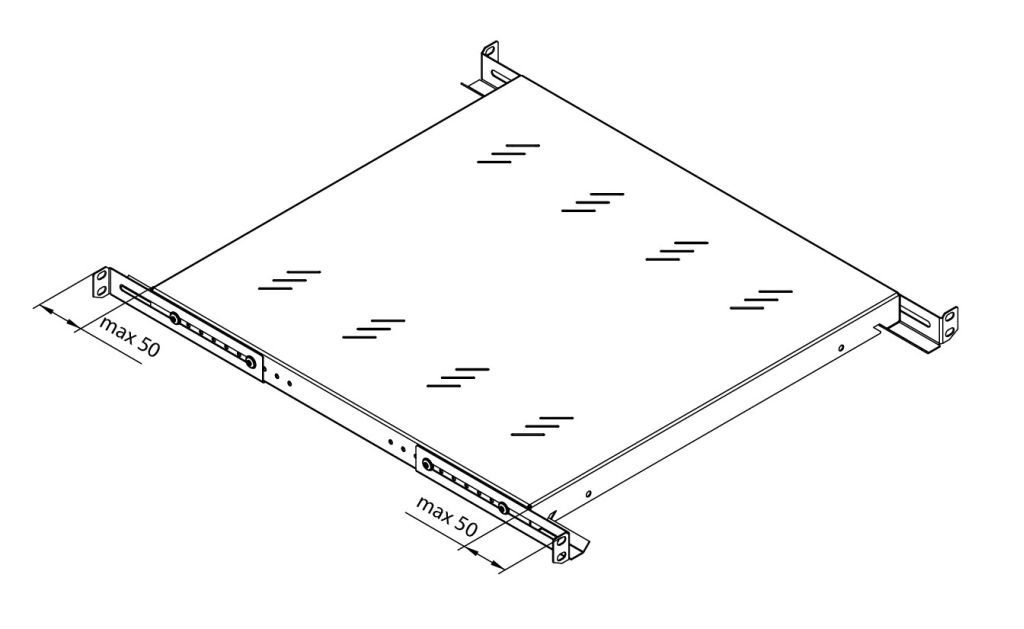

Der Triton RAB-UP-450-A4 ist ein 48,3 cm ( 19 Zoll )-Fachboden im Format 1HE, ausgeführt aus gelochtem Stahlblech in Schwarz (RAL9005). Er dient als stabile Unterlage für Geräte im Server- oder Netzwerkraum, die nicht direkt an die 48,3 cm ( 19 Zoll )-Profilschienen montiert werden können, wie beispielsweise Konverter, Router, NAS-Systeme oder externe USB-Festplatten. Der Fachboden ist für eine maximale Belastung von 80 kg ausgelegt, wobei die Tragfähigkeit je nach Einbauposition variiert: bei einer Einbautiefe von 150 mm beträgt sie 15 kg, bei 250 mm 20 kg und bei 350 mm 50 kg. Die Einbautiefe des Bodens liegt zwischen 382 mm und 550 mm, wodurch er für Schränke mit einer Mindesttiefe von 600 mm geeignet ist. Die Befestigung erfolgt an vorderer und/oder hinterer 48,3 cm ( 19 Zoll )-Profilschiene, wobei die Befestigungswinkel auf der Unterseite des Fachbodens eingestanzt sind und zur Montage herausgebrochen werden.

Fachboden
Der Fachboden ist aus Stahlblech gefertigt und bietet eine robuste, flache Oberfläche. Die gelochte Oberfläche ermöglicht eine gute Luftzirkulation, was insbesondere bei der Montage von Wärmeentwicklern wie Netzwerkroutern oder Speichergeräten von Vorteil ist. Die Farbe Schwarz (RAL9005) sorgt für eine einheitliche optische Gestaltung im Serverraum. Die Abmessungen des Fachbodens entsprechen dem Standard für 48,3 cm ( 19 Zoll )-Rack-Systeme, wobei die Tiefe 450 mm beträgt. Die maximale Tragkraft von 80 kg wird bei einer Einbautiefe von 350 mm erreicht, wobei die Belastbarkeit bei geringeren Tiefen entsprechend reduziert ist.

Einsatzbereiche
Der Fachboden ist für den Einsatz in 48,3 cm ( 19 Zoll )-Server- und Netzwerkschränken konzipiert, insbesondere in Umgebungen, in denen Geräte ohne direkte Rack-Montagefähigkeit platziert werden müssen. Er eignet sich für die Installation von Geräten, die auf einer stabilen, ebenen Fläche montiert werden, ohne dass eine direkte Befestigung an den Schienen möglich ist. Die Einbaubreite von 450 mm und die Kompatibilität mit Schränken ab 600 mm Tiefe machen ihn zu einer universellen Lösung für viele Standard-Rack-Systeme.

Funktionen und Ausstattung im Detail
Der Fachboden wird mit einem kompletten Montagematerial-Set geliefert, das die notwendigen Schrauben, Unterlegscheiben und Käfigmuttern umfasst. Dazu gehören 8x Schrauben M6x10 mm, 8x Kunststoffunterlegscheiben, 8x Käfigmuttern M6, 8x Schrauben M5x12 mm sowie 4x hintere Halterungen. Die Befestigungswinkel sind bereits im Fachboden eingestanzt und können bei der Montage herausgebrochen werden, was die Installation vereinfacht. Die Montage erfolgt an vorderer und/oder hinterer 48,3 cm ( 19 Zoll )-Profilschiene, wobei die genaue Anzahl der benötigten Befestigungselemente je nach Einbautiefe variiert: bei 150 mm und 250 mm Tiefe sind jeweils 4x Schrauben, Unterlegscheiben und Käfigmuttern erforderlich, bei 350 mm Tiefe sind alle 8 Elemente notwendig.

Technik verständlich erklärt
Die Konstruktion des Fachbodens aus gelochtem Stahlblech gewährleistet eine ausreichende Stabilität bei gleichzeitiger Belüftung. Die gelochte Oberfläche ermöglicht einen freien Luftaustausch, was die Kühlung der darunter montierten Geräte unterstützt. Die Befestigung an vorderer und/oder hinterer Profilschiene sorgt für eine sichere Verankerung im Rack, wobei die vorgesehenen Befestigungswinkel die Montage erleichtern. Die maximale Tragkraft von 80 kg wird bei einer Einbautiefe von 350 mm erreicht, wobei die Belastbarkeit bei geringeren Tiefen entsprechend reduziert ist. Die Farbe Schwarz (RAL900牌) passt sich optisch in die meisten Serverumgebungen ein.

Kompatibilität und Zubehör
Der Fachboden ist für 48,3 cm ( 19 Zoll )-Racksysteme ausgelegt und kann in Schränken mit einer Mindesttiefe von 600 mm installiert werden. Die Einbautiefe des Bodens beträgt 382 bis 550 mm, wodurch er in vielen Standard-Rack-Systemen einsetzbar ist. Die Befestigung erfolgt an vorderer und/oder hinterer Profilschiene, wobei die Montage mit dem beiliegenden Material erfolgt.

Montage und Installation
Die Montage erfolgt durch Herausbrechen der eingestanzten Befestigungswinkel und anschließende Befestigung an der vorderen und/oder hinteren 48,3 cm ( 19 Zoll )-Profilschiene. Die genaue Anzahl der benötigten Schrauben, Unterlegscheiben und Käfigmuttern richtet sich nach der gewählten Einbautiefe: bei 150 mm und 250 mm Tiefe sind jeweils 4x Elemente erforderlich, bei 350 mm Tiefe sind alle 8 Elemente notwendig.

Vorteile im Betrieb
Der Fachboden bietet eine stabile, ebene Unterlage für Geräte, die nicht direkt an die Rack-Schienen montiert werden können. Die gelochte Oberfläche sorgt für eine gute Belüftung, was die Kühlung der darunter montierten Geräte unterstützt. Die maximale Tragkraft von 80 kg bei einer Einbautiefe von 350 mm ermöglicht die Montage auch schwererer Geräte. Die einfache Montage durch herausbrechbare Befestigungswinkel und das beiliegende Montagematerial reduzieren den Installationsaufwand. Die Farbe Schwarz (RAL9005) sorgt für eine einheitliche optische Gestaltung im Serverraum. Die Kompatibilität mit Schränken ab 600 mm Tiefe macht ihn zu einer universellen Lösung für viele Rack-Systeme.

48,3 cm ( 19 Zoll )-Rack
Fachboden
Stahlblech
RAL9005
1HE
Montagematerial

Technische Daten
Farbe	Schwarz (RAL9005)
Gewicht	2,530kg
Einbausystem	19" Rackmount
Verpackungsvolumen	0,0130m³
Max. Tragkraft	80kg
Abstand vordere/hintere Profilschiene	370 bis 550
Höhe Verpackung	0,060m
Höheneinheit	1HE
Tiefe	450mm
Länge Verpackung	0,470m
Material	Stahlblech
Breite Verpackung	0,460m

---
