Triton RAB-UP-550-A4
48,3 cm ( 19 Zoll ) Zwischenboden, 550 mm, vorn/hinten, Schwarz, content_copy

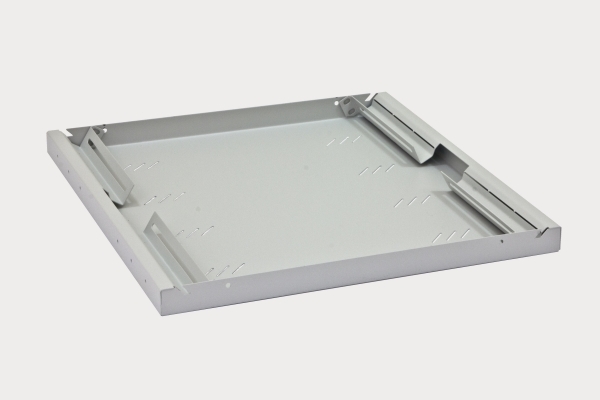

Der Triton RAB-UP-550-A4 ist ein 48,3 cm ( 19 Zoll )-Zwischenboden aus gelochtem Stahlblech, ausgelegt für den Einsatz in Server- und Netzwerkschränken. Er dient als stabile Montagebasis für Geräte, die nicht direkt an die 48,3 cm ( 19 Zoll )-Profilschienen angebracht werden können, wie z. B. Konverter, Router, NAS-Systeme oder externe USB-Festplatten. Das Modul hat eine Höhe von 1HE und eine Tiefe von 550 mm, wobei die Einbautiefe zwischen 402 mm und 650 mm variiert. Die maximale Tragkraft beträgt 80 kg, wobei die Belastbarkeit abhängig von der Montageposition variiert: bei einer Montageabstand von 150 mm beträgt die Tragkraft 15 kg, bei 250 mm 20 kg und bei 350 mm 50 kg. Die Befestigung erfolgt an vorderer und/oder hinterer 48,3 cm ( 19 Zoll )-Profilschiene, wobei die Befestigungswinkel auf der Unterseite des Fachbodens eingestanzt sind und zur Montage herausgebrochen werden. Die Farbe des Produkts ist Schwarz (RAL9005). Das Material ist Stahlblech, das für eine hohe mechanische Stabilität sorgt.

Einsatzbereiche
Der Fachboden ist für den Einsatz in 48,3 cm ( 19 Zoll )-Racks konzipiert, insbesondere in Schränken mit einer Tiefe ab 800 mm. Er eignet sich zur Aufnahme von Geräten, die eine stabile Unterlage benötigen, aber nicht direkt an die Rack-Schienen montiert werden können. Die gelochte Oberfläche ermöglicht eine gute Belüftung und erleichtert die Montage von Geräten mit integrierten Befestigungselementen. Die Montage an vorderer und/oder hinterer Schiene bietet Flexibilität bei der Platzierung im Rack.

Funktionen und Ausstattung im Detail
Das Produkt wird mit Montagematerial geliefert, das aus 8 Schrauben M6x10 mm, 8 Kunststoffunterlegscheiben, 8 Käfigmuttern M6, 8 Schrauben M5x12 mm und 4 hinteren Halterungen besteht. Die Schrauben und Unterlegscheiben sind in zwei Mengen je nach Montageabstand (150 mm und 250 mm) vorgesehen. Die hinteren Halterungen dienen der Befestigung an der hinteren Profilschiene. Die gelochte Oberfläche des Stahlblechs ermöglicht eine flexible Montage von Geräten mit verschiedenen Befestigungssystemen. Die Befestigungswinkel sind eingestanzt und können bei der Montage herausgebrochen werden, was eine schnelle und sichere Installation gewährleistet.

Technik verständlich erklärt
Der Fachboden ist aus Stahlblech gefertigt, das für eine hohe Tragfähigkeit und mechanische Stabilität sorgt. Die gelochte Oberfläche verbessert die Luftzirkulation im Rack, was die Kühlung der installierten Geräte unterstützt. Die Montage erfolgt an vorderer und/oder hinterer 48,3 cm ( 19 Zoll )-Profilschiene, wobei die Befestigungswinkel auf der Unterseite eingestanzt sind und bei der Montage herausgebrochen werden. Die maximale Tragkraft von 80 kg ist abhängig von der Montageposition, wobei die Belastbarkeit bei kürzeren Abständen geringer ist. Die Farbe Schwarz (RAL9005) sorgt für eine einheitliche optische Gestaltung im Rack.

Kompatibilität und Zubehör
Der Fachboden ist für 48,3 cm ( 19 Zoll )-Racks konzipiert und kann an vorderer und/oder hinterer Profilschiene montiert werden. Er ist kompatibel mit Geräten, die eine stabile Unterlage benötigen, aber nicht direkt an die Rack-Schienen angebracht werden können. Die gelochte Oberfläche ermöglicht die Montage von Geräten mit integrierten Befestigungselementen. Das mitgelieferte Montagematerial umfasst Schrauben, Unterlegscheiben, Käfigmuttern und hintere Halterungen, die für die Befestigung an vorderer und/oder hinterer Schiene vorgesehen sind.

Montage und Installation

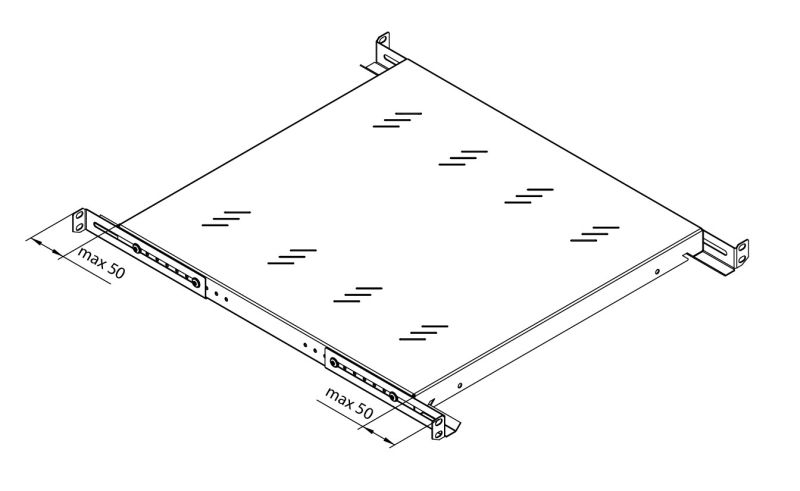

Die Montage erfolgt durch Herausbrechen der eingestanzten Befestigungswinkel auf der Unterseite des Fachbodens. Die vorderen und hinteren Halterungen werden an die entsprechenden 48,3 cm ( 19 Zoll )-Profilschienen angebracht. Die Schrauben, Unterlegscheiben und Käfigmuttern werden je nach Montageabstand (150 mm, 250 mm) verwendet. Die Einbautiefe beträgt zwischen 402 mm und 650 mm, wobei der Fachboden für Schränke mit einer Tiefe ab 800 mm geeignet ist. Die Montage ist schnell und erfordert keine zusätzlichen Werkzeuge außer einem Schraubendreher.

Vorteile im Betrieb
Der Fachboden bietet eine stabile Montagebasis für Geräte, die nicht direkt an die Rack-Schienen angebracht werden können. Die gelochte Oberfläche verbessert die Belüftung und unterstützt die Kühlung der installierten Geräte. Die Befestigung an vorderer und/oder hinterer Schiene bietet Flexibilität bei der Platzierung im Rack. Das mitgelieferte Montagematerial ermöglicht eine schnelle und sichere Installation. Die maximale Tragkraft von 80 kg sorgt für eine sichere Nutzung auch bei schwereren Geräten. Die Farbe Schwarz (RAL9005) passt sich optisch in bestehende Rack-Systeme ein.

Technische Daten
Verpackungsvolumen	0,0156m³
Höhe Verpackung	0,060m
Höheneinheit	1HE
Länge Verpackung	0,570m
Tiefe	550mm
Abstand vordere/hintere Profilschiene	370 bis 650
Farbe	Schwarz (RAL9005)
Gewicht	2,960kg
Max. Tragkraft	80kg
Material	Stahlblech
Breite Verpackung	0,455m
Einbausystem	19" Rackmount

---
