Triton RYA-15-A61-CAX-A1

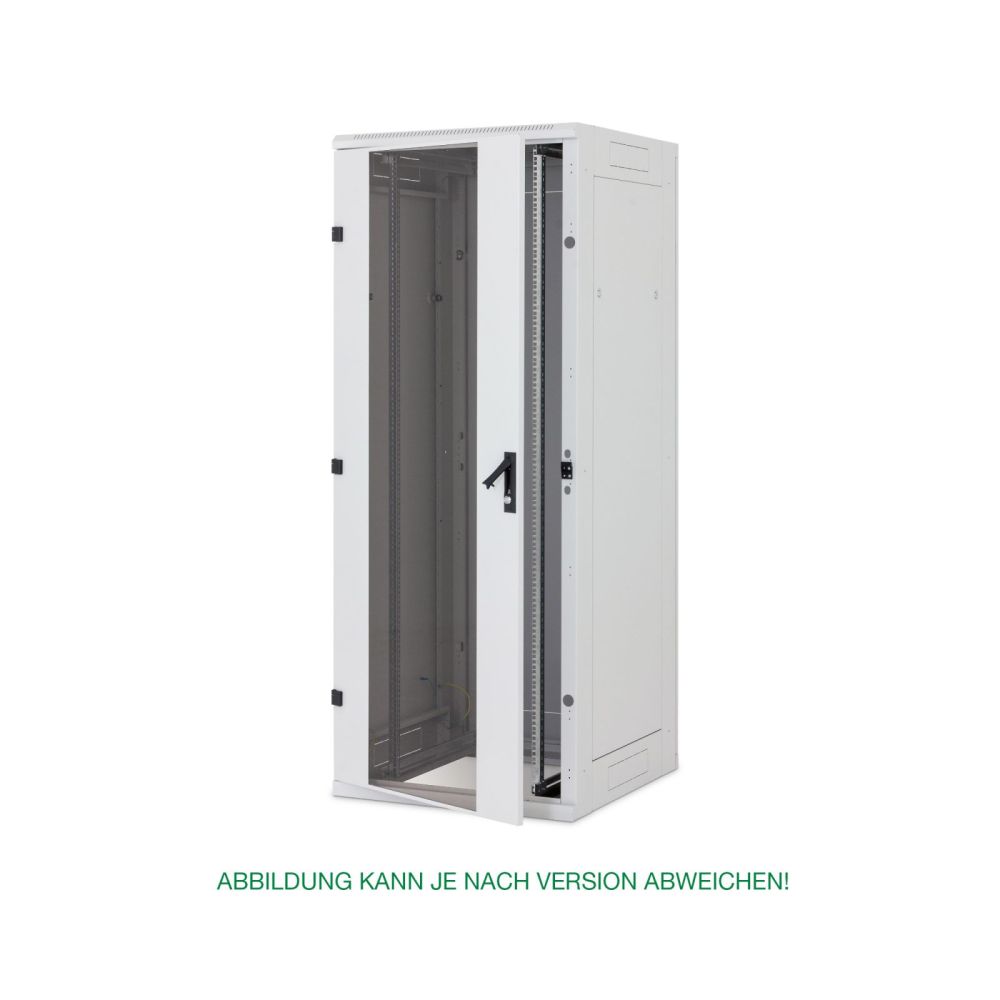

48,3 cm ( 19 Zoll ) Netzwerkschrank 15HE, 600x1000mm, Glastür, grau content_copy

Geschraubter einfach zerlegbarer Standverteiler, IP20, Tragkraft 1200/1500 kg
RAHMENMONTAGE
mit Formstücken und Schrauben. Stahlblech 1,3 mm.

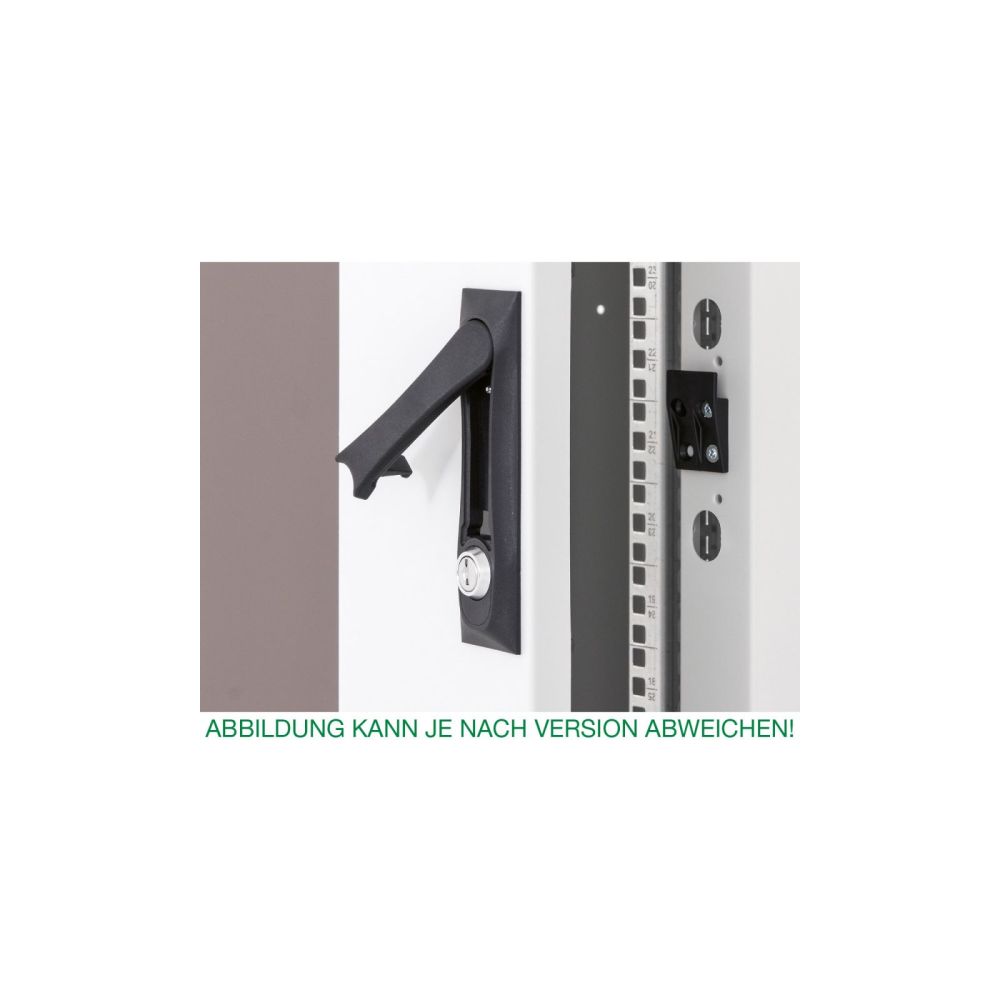

TRITON-SCHWENKHEBELGRIFFE
Durch den Austausch des Kunststoffmoduls (nicht im Beipack) kann zwischen einer klassischen und halbzylindrischen Schließung gewählt werden. Patent: PUV 2013-27443.
BREITERE SCHRANKECKEN
ermöglichen die Montage von Zubehör, Kabelführungspanels und Steckdosenleisten.
EINFASSBAND
1m im Beipack
PERFORIERTE STÜTZEN
Die öffnungen über die gesamte Höhe der Stützen entsprechen den HE-Abständen der Vertikalen.
LASERBEZEICHNUNG DER VERTIKALEN
Stahlblech 2mm

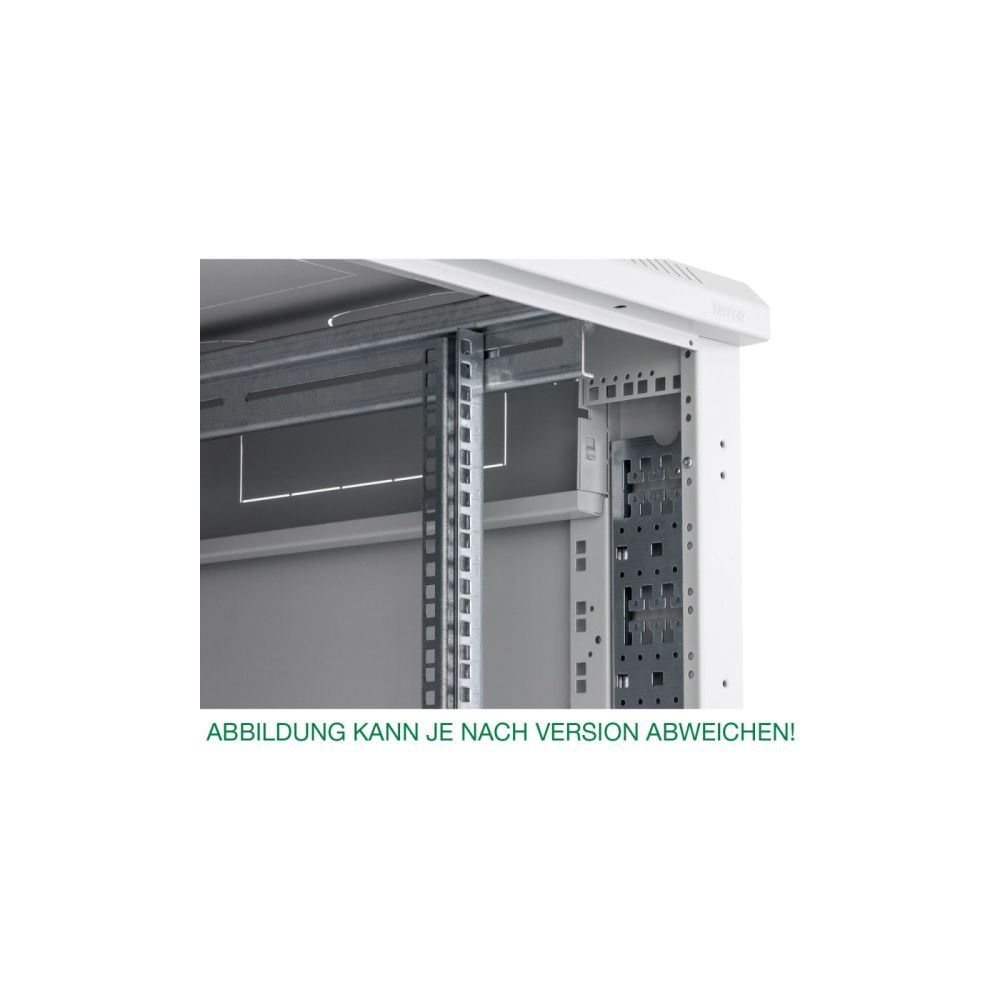

FLEX FRAME
Die Vierpunkthalterung ermöglicht bei 800 mm breiten Verteilern die Installation von verstellbaren Leisten im Abstand von 48,3 cm ( 19 Zoll ), 53,3 cm ( 21 Zoll ) und 58,4 cm ( 23 Zoll ). Stahlblech 2,5mm.
ERDUNG
Alle abnehmbaren Teile sind gemäß der Anforderungen der entsprechenden Normen miteinander verbunden.

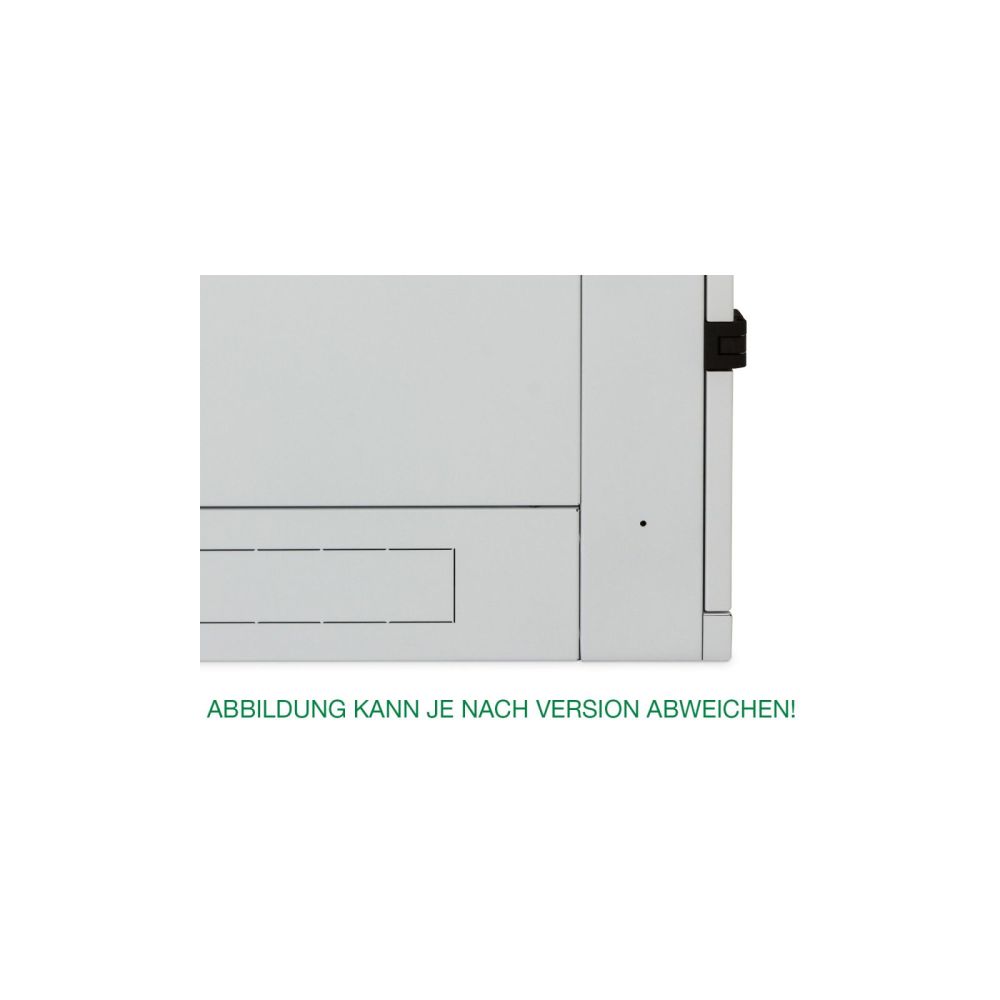

HERAUSBRECHBARE VERBLENDUNGEN
Die große, mit einer herausbrechbaren Verblendung versehene öffnung ermöglicht die Montage und Demontage eines Triton-Lüfterbleches von außen, ohne dass Schrauben benötigt werden. Die Kabeleinführungen im hinteren Teil des Verteilers sind mit herausbrechbaren Blindplatten versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen dient zum Schutz der Kabel vor Beschädigung (Beides ist Bestandteil des Beipacks).
M8 HAUPTERDUNGSPUNKT
KABELINSTALLATION
Einbau des Zubehörs, ohne dass die Kabel durchgezogen werden müssen.

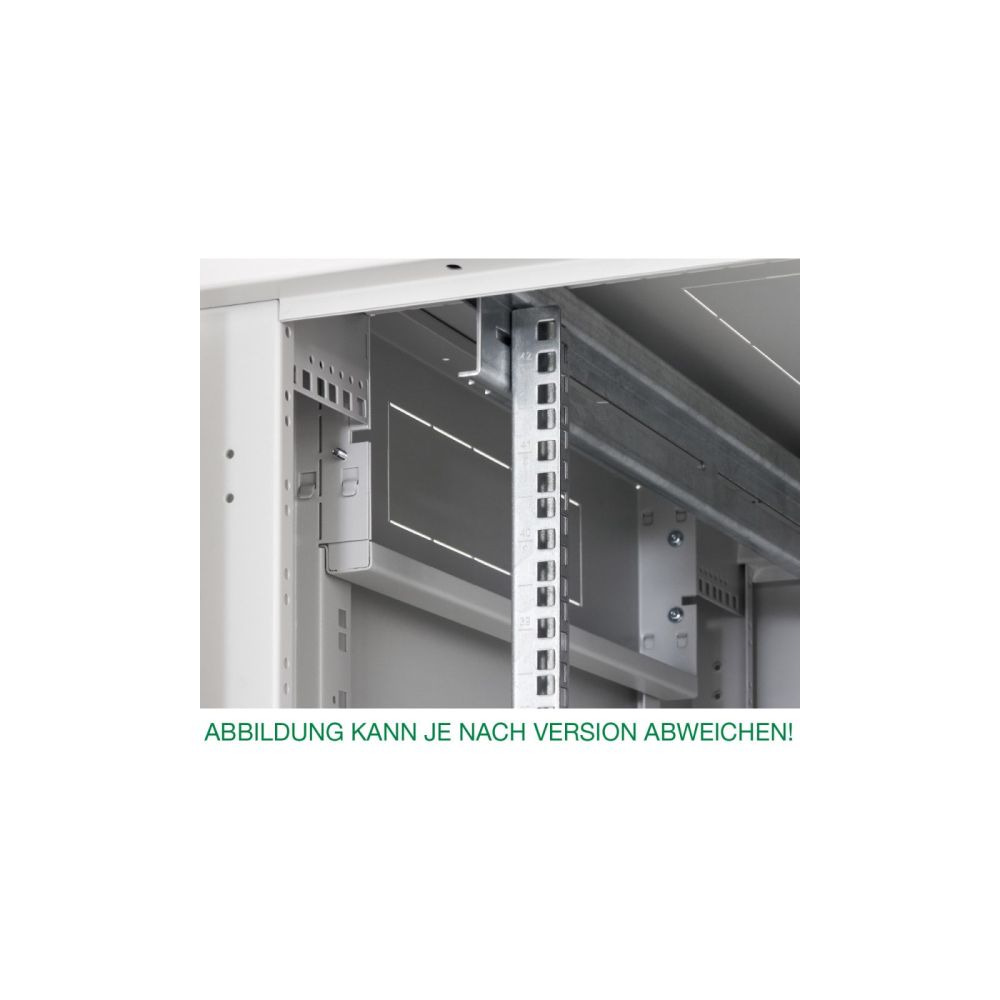

OPTIONALE TRAGKRAFTERHÖHUNG von 1.200kg auf 1.500kg
Das geschlossene 1,5mm (aus 4 Teilen bestehende) starke Profil erhöht die Tragkraft der 800mm breiten Verteiler auf 1.500kg. (RAX-VR-Txx-X2)
BESCHREIBUNG, VERWENDUNGSZWECK
48,3 cm ( 19 Zoll )-Standverteiler mit Schutzgrad IP20

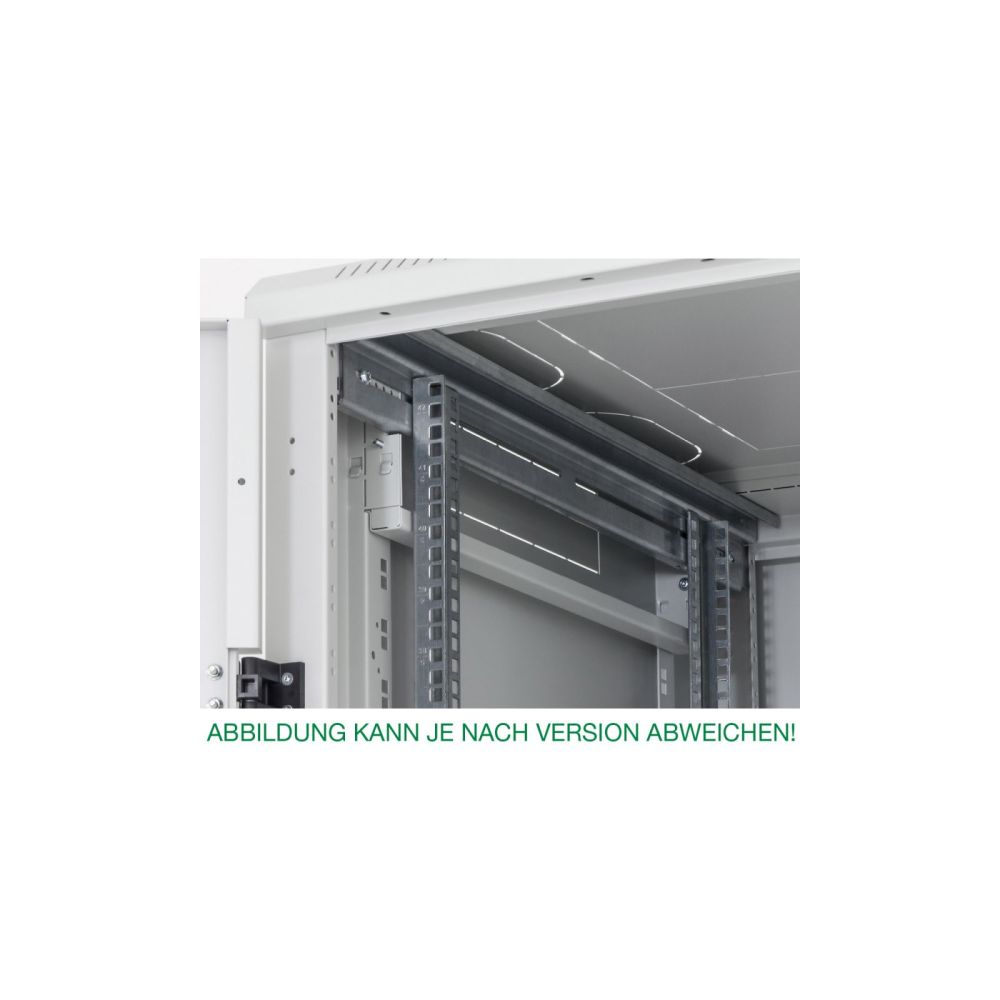

Bestandteil des Verteilers sind 4 verstellbare vertikale Rasterschienen für die Montage der Komponenten (6 in Verteilern, die tiefer als 800?mm sind).

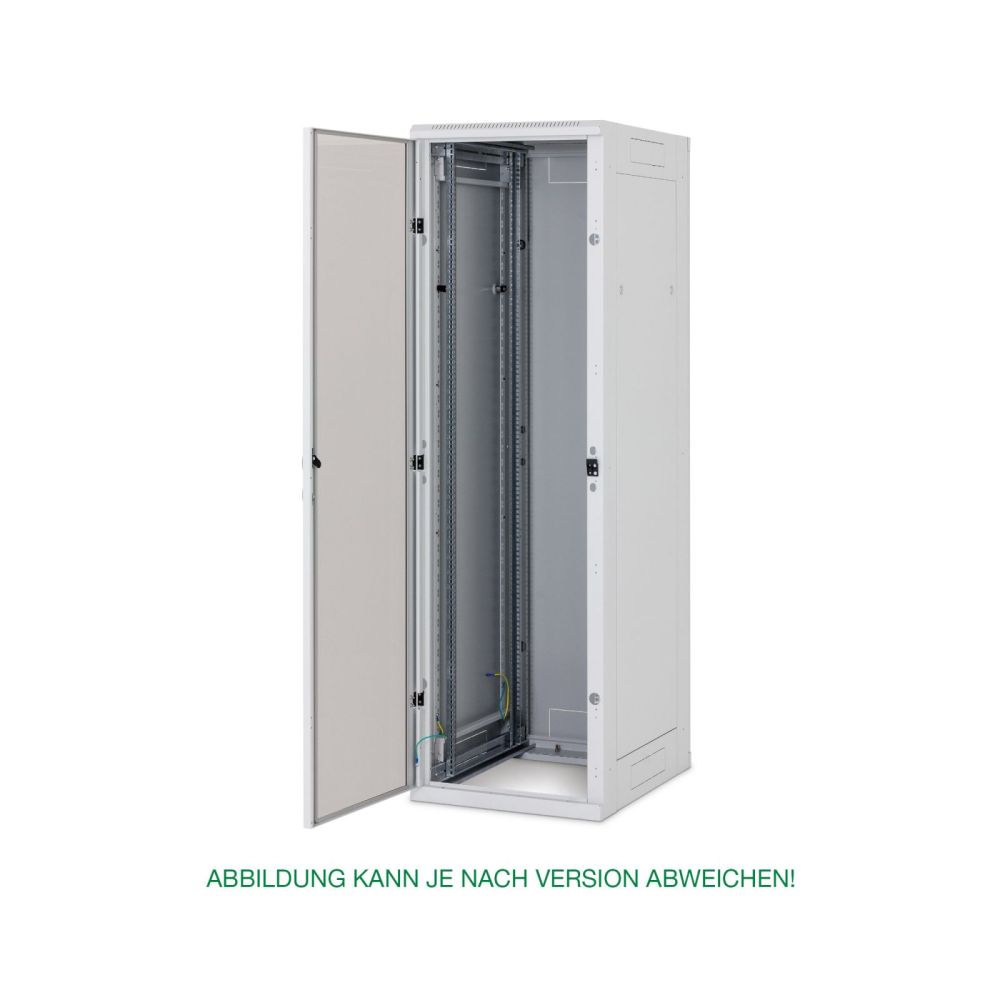

Verteilerkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden / Ein- bzw. Zweiflügeltüren in den Ausführungen als Vollblech-, perforierte (80% Luftdurchlass) oder Glastür mit 4 mm starkem Sicherheitsglas. Sie können vorn oder hinten am Verteiler montiert werden / Vorbereitung für die Montage von vertikalen Kabelführungspanels und Steckdosenleisten, einschließlich Befestigungen, am Rahmen
/ Vorbereitung für eine einfache Anreihung von Schränken.
Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg
Die Mindestauftragsdicke beträgt 65 Mikrometer
Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt

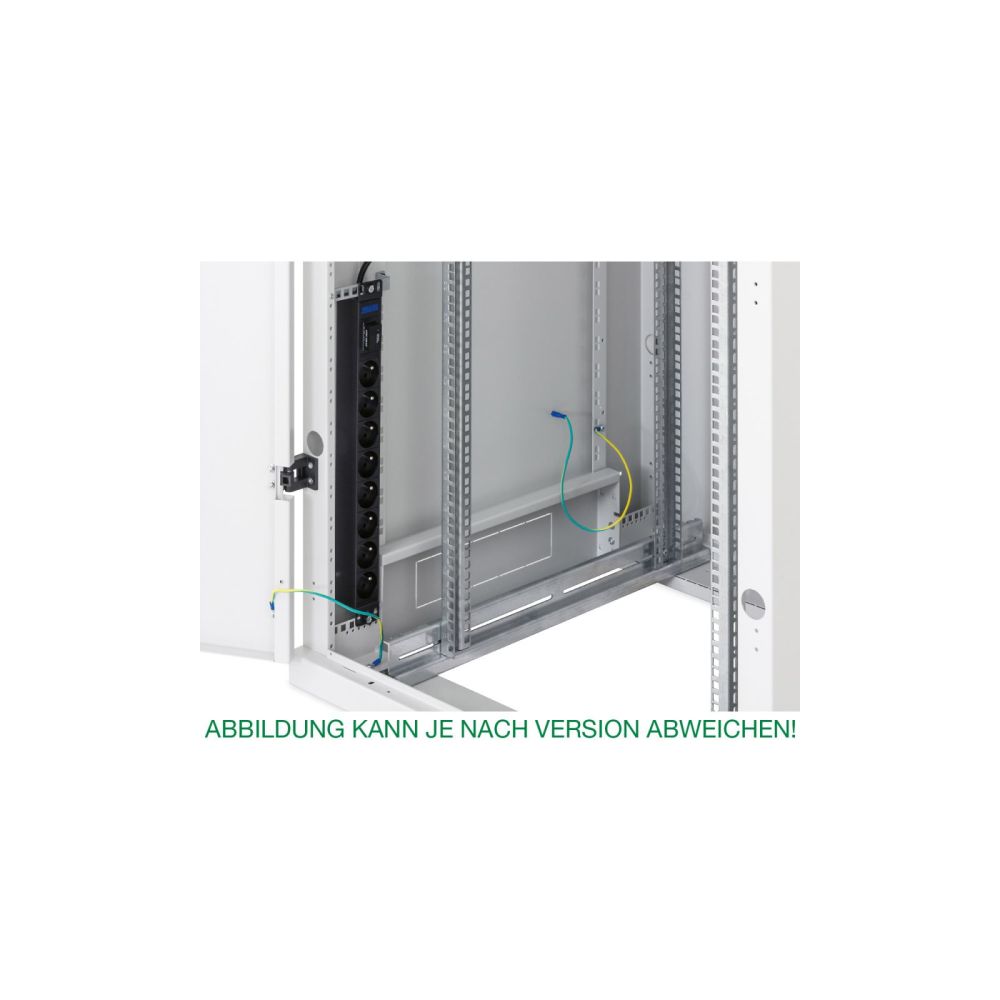

Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, …) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen
Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt
Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten
BETRIEBSBEDINGUNGEN
Einsatzbedingungen:
Büroräume
Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume)
Er ist zu schützen vor:
mechanischer Beschädigung
unsachgemäßer Behandlung
einer anderen als der für den Verteiler vorgesehenen Verwendung
Unter einer falschen Behandlung versteht man insbesondere:
Überlastung (Überschreitung der empfohlenen Maximallast)
Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können
Eingriffe in die Verteilerkonstruktion und sein Design
MONTAGE DES VERTEILERS
Um die empfohlene zulässige Maximallast zu gewährleisten, muss die Last gleichmäßig verteilt werden
Der Verteiler ist auf einem ebenen Untergrund aufzustellen, eventuelle kleine Unebenheiten können mit den Nivellierfüßen ausgeglichen werden.
Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste (die Bestandteil des Beipacks ist) bzw. dem Kunststoffrahmen abgedichtet werden
UMWELTSCHUTZ
Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen

Technische Daten
Seitenwand rechts	Vollblech, mit zwei Sicherheitsschlössern
Höhe (außen)	770mm
Länge Verpackung	1,000m
Farbe	Grau (RAL7035)
Schließung der Rücktür	Sicherheitsschloss für Rückwand
Rückwand/Rücktür	Rückwand Vollblech, mit zwei Sicherheitsschlössern
Breite Verpackung	0,600m
Seitenwand links	Vollblech, mit zwei Sicherheitsschlössern
Gewicht	58,150kg
Empfohlene Maximallast	1200/1500kg
Fronttür	Glastür Linkanschlag
Tiefe	1000mm
Türhöhe	668mm
Verpackungsvolumen	0,4620m³
Maximalabstand der vertikalen Rasterschienen	884mm
Schutzklasse	IP20
Höhe Verpackung	0,770m
Höheneinheit	15HE
Schließung der Fronttür	Einpunktschließung, Sicherheitsschloss
Türbreite	487mm
Produkthinweis	Die Schrankhöhe ist ohne die im Beipack mitgelieferten Nivellierfüße angegeben. Sind diese Füße montiert, wird das Aufbaumaß des Schrankes um 24 bis 35 mm erhöht.
Breite	600mm

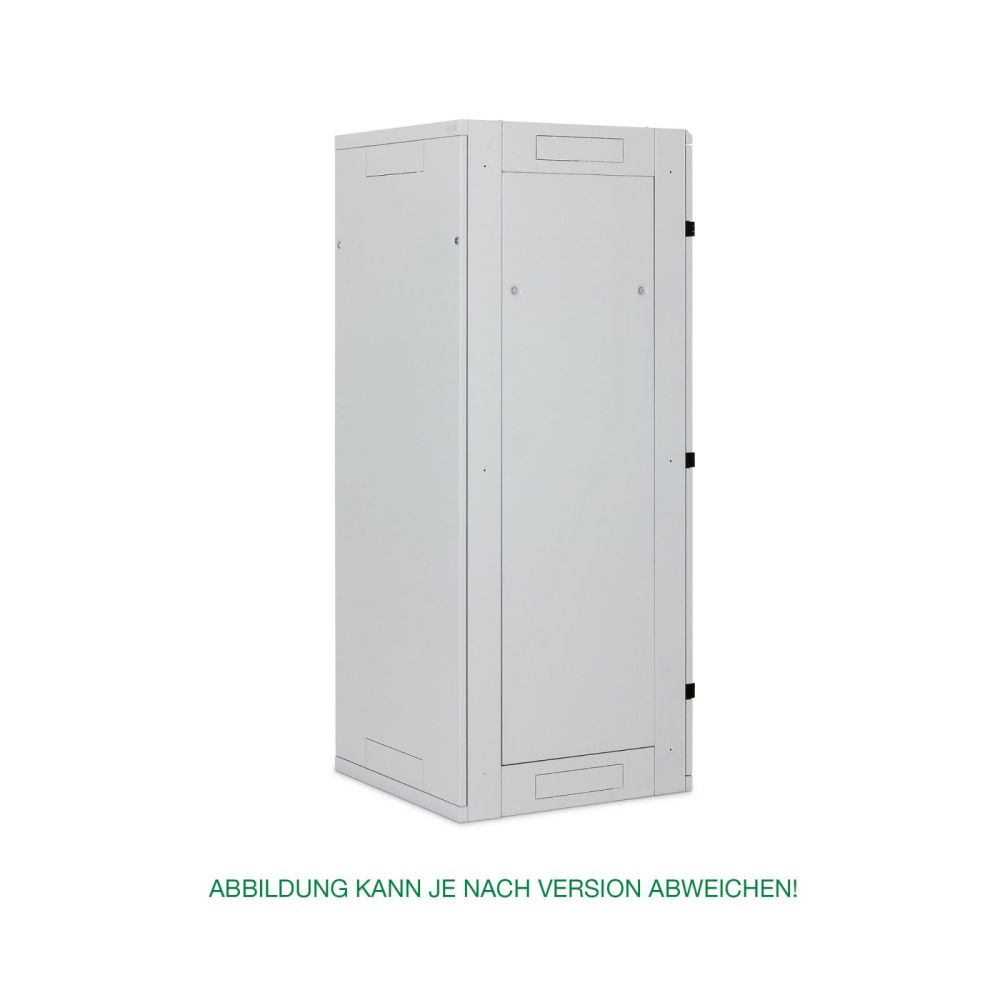

Abnehmbare Seitenwände
Zerlegbar
Abnehmbare Rückwand

---
