VDE-Kabel N717060 J-H(St)H 2x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für VDE-Kabel N717060 J-H(St)H 2x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer
( 4.6 / 5 ) 51 Wertungen
VDE-Kabel N717060

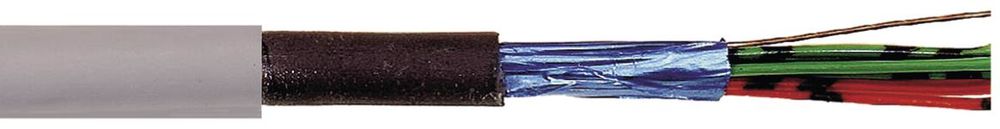

Abbildung kann vom Original abweichen !
406,07 EUR
inkl. 138,99 EUR Kupfer- Zuschlag
( 483,22 EUR inkl. MwSt. )
zzgl. Versandkosten: 100,00 €
Lieferzeit ab Lager Vorlieferant ca. 2 Arbeitstageinfo_outline
Verkaufseinheit: 500 Meter
Bestand: >25 Meter
1x VDE-Kabel N717060 J-H(St)H 2x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer
Lieske-Nr.:408498
Hersteller-Nr.: N717060
EAN-Code: 5413260614958
Gewicht:6.9 kg
Typ:J-H(ST)H 2X2X0,8 Bd grau
Staffelpreise netto
Ab AnzahlPreis pro Meter
4402,06 EUR
8398,06 EUR
12394,05 EUR
16390,05 EUR

Produktinformationen zu VDE-Kabel N717060:

Die J-H(ST)H 2X2X0,8 Bd grau ist eine halogenfreie Installationsleitung des Herstellers VDE-Kabel, speziell für den Einsatz in Fernmelde- und Informationsverarbeitungsanlagen konzipiert. Sie dient der Übertragung von Fernsprech-, Mess- und Signalsignalen sowie im Sprechstellen- und Nebenstellenbau für Fernmeldeanlagen aller Klassen. Die Leitung ist für den Einsatz in trockenen und feuchten Betriebsstätten geeignet und kann auf, in und unter Putz verlegt werden. Ihr statischer Schirm sorgt für eine zuverlässige Begrenzung äußerer elektromagnetischer Stör-Wechselfelder, was die Signalqualität in elektrisch gestörten Umgebungen verbessert. Im Brandfall zeichnet sie sich durch ein verbessertes Verhalten aus: Es entstehen keine Brandfolgeschäden durch halogenhaltige Gase, die Rauchgasentwicklung ist gering, und es werden keine korrosiven Gase freigesetzt.

Einsatzbereiche
Die Leitung ist für den Einsatz in Gebäuden mit hohen Anforderungen an die Brandschutzsicherheit vorgesehen, insbesondere in Bürogebäuden, Verwaltungsgebäuden, Krankenhäusern und anderen Einrichtungen, in denen Fernmelde- und Informationsverarbeitungssysteme betrieben werden. Sie eignet sich für die Verbindung von Telefonanlagen, Sprechstellen, Nebenstellenanlagen sowie für Mess- und Signalübertragungssysteme. Die Verlegung erfolgt in Innenräumen, wobei die Leitung auch in feuchten Bereichen eingesetzt werden kann, solange keine direkte Nässe oder Taupunktüberschreitung vorliegt.

Funktionen und Ausstattung im Detail
Die Leitung besteht aus blanken, eindrähtigen Kupferleitern mit einem Durchmesser von 0,8 mm. Jede Ader ist mit vernetztem Polymer HI1 nach VDE 0207 Teil 23 isoliert. Die Adernkennzeichnung erfolgt nach VDE 0815. Die Verseilung erfolgt in Sternvierer (4 Adern pro Sternvierer), wobei 5 Sternvierer zu einem Bündel zusammengefasst werden. Das Bündel wird in Lagen bandiert. Der statische Schirm besteht aus einer kunststoffkaschierten Metallfolie (Metallseite innen) sowie einem blanken Beidraht, der eine effektive Abschirmung gegen äußere elektromagnetische Störungen gewährleistet. Der Außenmantel ist aus einer Polyolefin-Mischung HM2 nach VDE 0207 Teil 24 hergestellt, halogenfrei und flammwidrig. Die Mantelfarbe ist grau, entsprechend RAL 7001.

Technik verständlich erklärt
Die Nennspannung beträgt 300 V, die Prüfspannung 800 V, was die elektrische Belastbarkeit der Leitung definiert. Der Schleifenwiderstand liegt bei 73,2 Ohm/km, was für eine gute Signalübertragung über längere Strecken sorgt. Die Strombelastbarkeit beträgt 5,1 A, was die maximale Stromstärke angibt, die die Leitung sicher übertragen kann. Die Betriebskapazität beträgt 100 nF/km, und der Isolationswiderstand liegt bei 100 MOhm x km, was auf eine hohe Isolationsqualität hinweist. Die kapazitive Kopplung K1 beträgt 300 pF, K9-12 beträgt 100 pF (bei 100 m Länge und 800 Hz), was die Störbeeinflussung zwischen Adern beschreibt. Die Leitungsdämpfung beträgt etwa 1,1 dB/km bei 800 Hz, was die Signalverluste über die Länge angibt. Die Temperaturbereichsangabe von -5 °C bis +50 °C bezieht sich auf die Verlegebedingungen, während die maximale Betriebstemperatur +70 °C beträgt. Der Biegeradius beträgt 7,5-fach den Leitungsdurchmesser bei normaler Biegung und 2,5-fach bei einmaligem Biegen ohne Zug. Das Brennverhalten entspricht VDE 0472 Teil 804, Prüfart C (entspricht IEC 332-1), was eine geringe Brandfortleitung und flammwidrige Eigenschaften bedeutet.

Kompatibilität und Zubehör
Die Leitung ist für den Einsatz in bestehenden und neuen Installationsanlagen geeignet, insbesondere in Systemen, die halogenfreie Materialien erfordern. Sie ist kompatibel mit Standardverbindern und Steckverbindern für Fernmeldeleitungen. Die Verwendung in Kombination mit anderen halogenfreien Kabeln und Leitungen ist möglich, sofern die elektrischen und mechanischen Anforderungen übereinstimmen.

Montage und Installation
Die Leitung kann auf, in und unter Putz verlegt werden. Bei der Montage ist auf einen Mindestbiegeradius von 7,5-fach dem Leitungsdurchmesser zu achten, bei einmaligem Biegen ohne Zug beträgt dieser 2,5-fach. Die Verlegung erfolgt in Innenräumen, wobei die Umgebungstemperatur während der Verlegung zwischen -5 °C und +50 °C liegen sollte. Die Leitung ist nicht für den Einsatz im Freien vorgesehen, da keine spezifische Witterungsbeständigkeit oder UV-beständigkeit angegeben ist.

Vorteile im Betrieb
Die halogenfreie Zusammensetzung der Leitung reduziert im Brandfall die Bildung toxischer Gase und Rauch, was die Sicherheit im Gebäude erhöht. Die flammwidrigen Eigenschaften verhindern eine schnelle Brandausbreitung. Der statische Schirm sorgt für eine hohe Störfestigkeit, was die Signalqualität in elektrisch gestörten Umgebungen verbessert. Die Leitung ist für den Einsatz in verschiedenen Betriebsstätten geeignet, einschließlich feuchter Räume, solange keine direkte Nässe vorliegt. Die maximale Betriebstemperatur von +70 °C ermöglicht den Einsatz in Räumen mit erhöhter Wärmebelastung.

Der genannte Artikelpreis ist für eine Verkaufseinheit von 500 Meter VDE-Kabel N717060
Allgemein
Nennspannung300 V
Prüfspannung800 V
Schleifenwiderstand73,2 Ohm/km
Strombelastbarkeit5,1 A
Betriebskapazität100 nF/km
Isolationswiderstand100 MOhm x km
Kapazitive Kopplung K1300 pF
Kapazitive Kopplung K9-12100 pF
Leitungsdämpfung1,1 dB/km
Temperaturbereich Verlegung-5 bis +50 °C
Betriebstemperatur+70 °C
Biegeradius7,5 x Leitungsdurchmesser -
Biegeradius einmalig ohne Zug2,5 x Leitungsdurchmesser -
BrennverhaltenVDE 0472 Teil 804, Prüfart C -
Aderdurchmesser0,8 mm
Aderisolationvernetztes Polymer HI1 -
Aderkennzeichnungnach VDE 0815 -
Verseilung4 Adern zum Sternvierer, 5 Sternvierer zum Bündel -
Statischer Schirmkunststoffkaschierte Metallfolie (Metallseite innen) und blankem Beidraht -
AußenmantelPolyolefin-Mischung HM2 -
Mantelfarbegrau RAL 7001 -
Halogenfreija -
Flammwidrigja -


Bitte beachten Sie...
Bei diesem Artikel ist ein Kupferzuschlag in Höhe von 138,99 EUR enthalten. Dieser ist abhängig vom aktuellen Kupferpreis und dem Kupfergewicht der Leitung. Den Kupferpreis können Sie gerne telefonisch bei uns anfragen

Fragen & Antworten

Wie ist die Lieferzeit von VDE-Kabel N717060 J-H(St)H 2x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer?

Der Artikel VDE-Kabel N717060 J-H(St)H 2x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer ist derzeit auf Lager

Er ist erfahrungsgemäß innerhalb von 2 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von VDE-Kabel N717060 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an VDE-Kabel N717060 J-H(St)H 2x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf VDE-Kabel N717060 J-H(St)H 2x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Meter bieten wir VDE-Kabel N717060 J-H(St)H 2x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer für nur 402,06 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.

Wie viele Einheiten enthält der Artikel?

VDE-Kabel N717060 J-H(St)H 2x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer wird bei uns in einer Verkaufseinheit (VE) mit 500 Meter angeboten. Sollten Sie eine größere Menge benötigen, können Sie sich jederzeit an uns wenden. Wir unterbreiten Ihnen für die gewünschte Menge gerne ein Angebot
