VDE-Kabel N720066 J-H(ST)H 10x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für VDE-Kabel N720066 J-H(ST)H 10x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer
( 4.5 / 5 ) 53 Wertungen
VDE-Kabel N720066

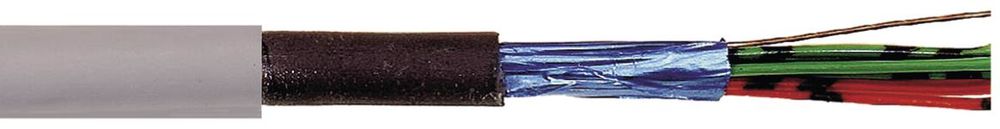

Abbildung kann vom Original abweichen !
2,73 EUR
inkl. 1,18 EUR Kupfer- Zuschlag
( 3,25 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Lieferzeit ab Lager Vorlieferant ca. 2 Arbeitstageinfo_outline
Bestand: >1000 Meter
1x VDE-Kabel N720066 J-H(ST)H 10x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer
Lieske-Nr.:359258
Hersteller-Nr.: N720066
Gewicht:0.22 kg
Typ:J-H(ST)H 10X2X0,8 Bd grau 1000m TR
Staffelpreise netto
Ab AnzahlPreis pro Meter
502,71 EUR
1002,68 EUR
2502,66 EUR
5002,64 EUR

Produktinformationen zu VDE-Kabel N720066:

Die J-H(ST)H 10X2X0,8 Bd grau 1000m TR ist eine halogenfreie Installationsleitung des Herstellers VDE-Kabel, speziell für den Einsatz in Fernmelde- und Informationsverarbeitungsanlagen konzipiert. Sie dient der Übertragung von Fernsprech-, Mess- und Signalinformationen sowie im Sprechstellen- und Nebenstellenbau für Fernmeldeanlagen aller Klassen. Die Leitung ist für den Einsatz in trockenen und feuchten Betriebsstätten geeignet und kann auf, in und unter Putz verlegt werden. Ihr statischer Schirm sorgt für eine zuverlässige Begrenzung äußerer elektromagnetischer Stör-Wechselfelder, was die Signalqualität in kritischen Anwendungen sichert. Im Brandfall verhindert die halogenfreie Zusammensetzung die Bildung korrosiver Gase und minimiert die Rauchgasentwicklung, wodurch Brandfolgeschäden reduziert werden.

Einsatzbereiche
Die Leitung ist für den Einsatz in Gebäuden mit hohen Anforderungen an die Brandschutztechnik und die Signalintegrität vorgesehen. Sie wird in Bürogebäuden, Industrieanlagen, Verwaltungsgebäuden und anderen Einrichtungen eingesetzt, in denen Fernmelde- und Informationsnetze installiert werden. Die Verlegung erfolgt typischerweise in Innenräumen, wobei die Leitung sowohl in offenen als auch in verputzten Installationen eingesetzt werden kann. Die geringe Brandfortleitung und die flammwidrige Eigenschaft des Außenmantels machen sie besonders geeignet für Anlagen, die im Brandfall eine hohe Sicherheit erfordern.

Funktionen und Ausstattung im Detail
Die Leitung besteht aus blanken, eindrähtigen Kupferleitern mit einem Durchmesser von 0,8 mm. Jede Ader ist mit vernetztem Polymer HI1 nach VDE 0207 Teil 23 isoliert, was eine hohe elektrische Isolation und mechanische Stabilität gewährleistet. Die Adern sind nach VDE 0815 gekennzeichnet, um eine eindeutige Identifizierung zu ermöglichen. Die Verseilung erfolgt in Sternvierer (4 Adern pro Sternvierer), wobei 5 Sternvierer zu einem Bündel zusammengesetzt werden. Das Bündel wird in Lagen bandiert, um eine stabile Struktur zu gewährleisten. Der statische Schirm besteht aus einer kunststoffkaschierten Metallfolie (Metallseite innen) sowie einem blanken Beidraht, der die elektromagnetische Abschirmung verbessert. Der Außenmantel ist aus einer Polyolefin-Mischung HM2 nach VDE 0207 Teil 24 gefertigt, die halogenfrei und flammwidrig ist. Die Mantelfarbe ist grau, entsprechend RAL 7001.

Technik verständlich erklärt
Die Nennspannung beträgt 300 V, die Prüfspannung 800 V, was die elektrische Belastbarkeit der Leitung definiert. Der Schleifenwiderstand liegt bei 73,2 Ohm/km, was für eine geringe Signalverluste bei längeren Verbindungen sorgt. Die Strombelastbarkeit beträgt 5,1 A, was die maximale Stromstärke angibt, die die Leitung sicher übertragen kann. Die Betriebskapazität beträgt 100 nF/km, was die elektrische Kapazität pro Längeneinheit beschreibt und für die Signalübertragung relevant ist. Der Isolationswiderstand beträgt 100 MOhm x km, was die Isolationsqualität der Leitung kennzeichnet. Die kapazitive Kopplung K1 beträgt 300 pF (100 m, 800 Hz), K9-12 beträgt 100 pF, was die Störbeeinflussung zwischen Adern beschreibt. Die Leitungsdämpfung beträgt ca. 1,1 dB/km bei 800 Hz, was die Signalabschwächung über die Länge angibt. Die Temperaturbereichsangabe reicht von -5 °C bis +50 °C, die maximale Betriebstemperatur beträgt +70 °C. Der Biegeradius beträgt 7,5-fach den Leitungsdurchmesser bei normaler Biegung und 2,5-fach bei einmaligem Biegen ohne Zug. Das Brennverhalten entspricht VDE 0472 Teil 804, Prüfart C (entspricht IEC 332-1), was die flammwidrige Eigenschaft bestätigt.

Kompatibilität und Zubehör
Die Leitung ist für den Einsatz in Fernmelde- und Informationsverarbeitungsanlagen konzipiert und kann mit Standardkabelverbindern und -dosen verbunden werden, die für halogenfreie Leitungen geeignet sind. Die Verwendung von passenden Verbindungselementen ist erforderlich, um die elektrischen und mechanischen Eigenschaften der Leitung zu erhalten.

Montage und Installation
Die Montage erfolgt in Innenräumen, wobei die Leitung auf, in und unter Putz verlegt werden kann. Die Biegefestigkeit ist durch den Biegeradius von 7,5-fach dem Leitungsdurchmesser bei normaler Biegung und 2,5-fach bei einmaligem Biegen ohne Zug definiert. Die Installation erfordert keine besonderen Werkzeuge, jedoch ist die Verwendung von geeigneten Kabelschneidern und -verbindern empfehlenswert, um die elektrischen Eigenschaften zu erhalten. Die Leitung ist für den Einsatz in trockenen und feuchten Betriebsstätten geeignet, wobei die maximale Betriebstemperatur +70 °C beträgt.

Vorteile im Betrieb
Die halogenfreie Zusammensetzung der Leitung reduziert im Brandfall die Bildung von korrosiven Gasen und minimiert die Rauchgasentwicklung, was die Sicherheit im Gebäude erhöht. Die flammwidrige Eigenschaft des Außenmantels verhindert die Brandfortleitung. Der statische Schirm sorgt für eine zuverlässige Begrenzung äußerer elektromagnetischer Stör-Wechselfelder, was die Signalqualität in kritischen Anwendungen sichert. Die geringe Leitungsdämpfung und der niedrige Schleifenwiderstand ermöglichen eine effiziente Signalübertragung über längere Strecken. Die Leitung ist für den Einsatz in verschiedenen Betriebsstätten geeignet, wobei die maximale Betriebstemperatur +70 °C beträgt.

Allgemein
Nennspannung300 V
Prüfspannung800 V
Schleifenwiderstand73,2 Ohm/km
Strombelastbarkeit5,1 A
Betriebskapazität100 nF/km
Isolationswiderstand100 MOhm x km
Kapazitive Kopplung K1300 pF
Kapazitive Kopplung K9-12100 pF
Leitungsdämpfung1,1 dB/km
Temperaturbereich-5 bis +50 °C
Betriebstemperatur+70 °C
Biegeradius7,5 x Leitungsdurchmesser -
Biegeradius einmalig ohne Zug2,5 x Leitungsdurchmesser -
BrennverhaltenVDE 0472 Teil 804, Prüfart C (IEC 332-1) -
Aderdurchmesser0,8 mm
Aderisolationvernetztes Polymer HI1 -
Aderkennzeichnungnach VDE 0815 -
Verseilung4 Adern zum Sternvierer, 5 Sternvierer zum Bündel -
Statischer Schirmkunststoffkaschierte Metallfolie (Metallseite innen) und blankem Beidraht -
AußenmantelPolyolefin-Mischung HM2 -
Mantelfarbegrau RAL 7001 -
Eigenschaftenhalogenfrei, geringe Brandfortleitung, minimale Rauchentwicklung, keine korrosiven Gase -


Bitte beachten Sie...
Bei diesem Artikel berechnen wir einen Schnittzuschlag von 14,85 EUR, für den Aufwand, das Kabel abzumessen, zu schneiden und wieder aufzurollen. Wenn Sie eine komplette 100m bzw. 500m-Trommel abnehmen, dann entfällt dieser Schnittzuschlag natürlich.

Das endgültige Kabelgewicht wird vor Rechnungsstellung ermittelt. Die Berechnung erfolgt abhängig vom Kupfergehalt sowie ggf. zusätzlichem Gewicht durch Trommel, Palette oder Umverpackung. Preisangaben verstehen sich vorbehaltlich dieser Nachberechnung.

Bitte beachten Sie, dass der Hersteller bei Artikeln, die nicht lagernd sind und produziert werden müssen, evtl. ggf. Mindestlängen vorschreibt, die je nach Kabeltyp 5-10km betragen können !
Bei diesem Artikel ist ein Kupferzuschlag in Höhe von 1,18 EUR enthalten. Dieser ist abhängig vom aktuellen Kupferpreis und dem Kupfergewicht der Leitung. Den Kupferpreis können Sie gerne telefonisch bei uns anfragen
