VDE-Kabel N721066 J-H(ST)H 20x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für VDE-Kabel N721066 J-H(ST)H 20x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer
( 4.6 / 5 ) 16 Wertungen
VDE-Kabel N721066

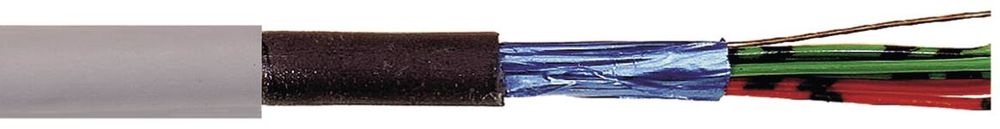

Abbildung kann vom Original abweichen !
5,22 EUR
inkl. 2,29 EUR Kupfer- Zuschlag
( 6,21 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Lieferzeit ab Lager Vorlieferant ca. 2 Arbeitstageinfo_outline
Bestand: >100 Meter
1x VDE-Kabel N721066 J-H(ST)H 20x2x0,8 Bd halogenfrei ohne FE Fernmeldeleitung grau Adern Sternvierer
Lieske-Nr.:418480
Hersteller-Nr.: N721066
Gewicht:0.379 kg
Typ:J-H(ST)H 20X2X0,8 Bd grau
Staffelpreise netto
Ab AnzahlPreis pro Meter
505,18 EUR
1005,13 EUR
2505,09 EUR
5005,04 EUR

Produktinformationen zu VDE-Kabel N721066:

Die J-H(ST)H 20X2X0,8 Bd grau ist eine halogenfreie Installationsleitung des Herstellers VDE-Kabel, speziell für den Einsatz in Fernmelde- und Informationsverarbeitungsanlagen konzipiert. Sie dient der Übertragung von Fernsprech-, Mess- und Signalsignalen sowie im Sprechstellen- und Nebenstellenbau für Fernmeldeanlagen aller Klassen. Die Leitung ist für den Einsatz in trockenen und feuchten Betriebsstätten geeignet und kann auf, in und unter Putz verlegt werden. Ihr statischer Schirm sorgt für eine zuverlässige Begrenzung äußerer elektromagnetischer Stör-Wechselfelder, was die Signalqualität in elektrisch gestörten Umgebungen verbessert. Im Brandfall verhindert die halogenfreie Zusammensetzung die Bildung korrosiver Gase und minimiert die Rauchgasentwicklung, wodurch Brandfolgeschäden reduziert werden.

Einsatzbereiche
Die Leitung ist für den Einsatz in Gebäuden mit hohen Anforderungen an die Brandschutz- und Signalübertragungseigenschaften vorgesehen. Sie wird in Bürogebäuden, Industrieanlagen, Verwaltungsgebäuden und anderen Einrichtungen eingesetzt, in denen Fernmelde- und Informationsverarbeitungssysteme installiert sind. Die Verlegung erfolgt in Innenräumen, wobei die Leitung sowohl in offenen als auch in verdeckten Verlegungen (z. B. in Putz oder in Leitungsrohren) eingesetzt werden kann. Die graue Mantelfarbe (RAL 7001) entspricht dem Standard für Installationsleitungen und ermöglicht eine unauffällige Integration in die Gebäudeinfrastruktur.

Funktionen und Ausstattung im Detail
Die Leitung besteht aus 20 Adern, die jeweils aus zwei Kupferleitern mit einem Durchmesser von 0,8 mm bestehen. Die Adern sind blank, eindrähtig und mit vernetztem Polymer HI1 nach VDE 0207 Teil 23 isoliert. Die Aderkennzeichnung erfolgt gemäß VDE 0815, was eine eindeutige Identifizierung der einzelnen Adern ermöglicht. Die Verseilung erfolgt in Sternvierer (4 Adern pro Sternvierer), wobei 5 Sternvierer zu einem Bündel zusammengefasst sind. Das Bündel wird in Lagen bandiert, um eine stabile Struktur zu gewährleisten. Der statische Schirm besteht aus einer kunststoffkaschierten Metallfolie (Metallseite innen) sowie einem blanken Beidraht, der zusätzliche elektromagnetische Abschirmung bietet. Der Außenmantel ist aus einer Polyolefin-Mischung HM2 nach VDE 0207 Teil 24 gefertigt, die halogenfrei und flammwidrig ist.

Technik verständlich erklärt
Die Nennspannung beträgt 300 V, die Prüfspannung 800 V, was die Leitung für den Einsatz in typischen Innenrauminstallationen geeignet macht. Der Schleifenwiderstand liegt bei 73,2 Ohm/km, was eine geringe Signalabschwächung über längere Strecken ermöglicht. Die Strombelastbarkeit beträgt 5,1 A, was für die Versorgung von Endgeräten ausreicht. Die Betriebskapazität beträgt 100 nF/km, und der Isolationswiderstand liegt bei 100 MOhm x km, was eine hohe Isolationsqualität und geringe Leckströme gewährleistet. Die kapazitive Kopplung (K1) beträgt 300 pF, und die Kopplung zwischen den Adern (K9-12) beträgt 100 pF (bei 100 m Länge und 800 Hz). Die Leitungsdämpfung beträgt etwa 1,1 dB/km bei 800 Hz, was eine klare Signalübertragung über längere Strecken ermöglicht. Die Betriebstemperatur beträgt maximal +70 °C, wobei die Leitung bei Temperaturen von -5 °C bis +50 °C betriebsbereit ist. Der Biegeradius beträgt 7,5-fach den Leitungsdurchmesser bei normaler Biegung und 2,5-fach bei einmaligem Biegen ohne Zug. Das Brennverhalten entspricht der Prüfart C nach VDE 0472 Teil 804 (entspricht IEC 332-1), was eine geringe Brandfortleitung und flammwidrige Eigenschaften garantiert.

Kompatibilität und Zubehör
Die Leitung ist für den Einsatz in Fernmelde- und Informationsverarbeitungsanlagen konzipiert und kann mit Standardkabelverbindern, Steckdosen und anderen Komponenten für die Signalübertragung verbunden werden. Die Verwendung von passenden Verbindungselementen ist erforderlich, um die elektrischen und mechanischen Eigenschaften der Leitung zu erhalten. Die graue Farbe (RAL 7001) ist standardmäßig für Installationsleitungen vorgesehen; eine rote Variante ist ebenfalls verfügbar, jedoch nicht Bestandteil dieses Artikels.

Montage und Installation
Die Montage erfolgt in Innenräumen, wobei die Leitung auf, in und unter Putz verlegt werden kann. Die Biegefestigkeit ist bei einem Biegeradius von 7,5-fach dem Leitungsdurchmesser gegeben, wobei bei einmaligem Biegen ohne Zug ein Radius von 2,5-fach ausreicht. Die Leitung ist für die Verlegung in Leitungsrohren, in Wand- oder Deckenkanälen sowie in offenen Verlegungen geeignet. Die Installation erfordert keine besonderen Werkzeuge, jedoch sollten die elektrischen Vorschriften und die jeweiligen Installationsnormen beachtet werden.

Vorteile im Betrieb
Die halogenfreie Zusammensetzung der Leitung reduziert im Brandfall die Bildung toxischer Gase und minimiert die Rauchentwicklung, was die Sicherheit im Gebäude erhöht. Die flammwidrigen Eigenschaften verhindern eine schnelle Brandausbreitung. Der statische Schirm sorgt für eine hohe Störfestigkeit und ermöglicht eine zuverlässige Signalübertragung, auch in elektrisch gestörten Umgebungen. Die geringe Leitungsdämpfung und der niedrige Schleifenwiderstand gewährleisten eine klare Signalübertragung über längere Strecken. Die Leitung ist für den Einsatz in Gebäuden mit hohen Anforderungen an die Sicherheit und Signalqualität geeignet.

Allgemein
Nennspannung300 V
Prüfspannung800 V
Schleifenwiderstand73,2 Ohm/km
Strombelastbarkeit5,1 A
Betriebskapazität100 nF/km
Isolationswiderstand100 MOhm x km
Kapazitive Kopplung K1300 pF
Kapazitive Kopplung K9-12100 pF
Leitungsdämpfung1,1 dB/km
Temperaturbereich-5 bis +50 °C
Betriebstemperatur+70 °C
Biegeradius7,5 x Leitungsdurchmesser -
Biegeradius einmalig ohne Zug2,5 x Leitungsdurchmesser -
BrennverhaltenVDE 0472 Teil 804 Prüfart C -
Aderdurchmesser0,8 mm
Anzahl Adern20 -
Aderkennzeichnungnach VDE 0815 -
Aderisolationvernetztes Polymer HI1 -
AußenmantelPolyolefin-Mischung HM2 -
Schutzarthalogenfrei, flammwidrig -
Mantelfarbegrau RAL 7001 -


Bitte beachten Sie...
Bei diesem Artikel berechnen wir einen Schnittzuschlag von 14,85 EUR, für den Aufwand, das Kabel abzumessen, zu schneiden und wieder aufzurollen. Wenn Sie eine komplette 100m bzw. 500m-Trommel abnehmen, dann entfällt dieser Schnittzuschlag natürlich.

Das endgültige Kabelgewicht wird vor Rechnungsstellung ermittelt. Die Berechnung erfolgt abhängig vom Kupfergehalt sowie ggf. zusätzlichem Gewicht durch Trommel, Palette oder Umverpackung. Preisangaben verstehen sich vorbehaltlich dieser Nachberechnung.

Bitte beachten Sie, dass der Hersteller bei Artikeln, die nicht lagernd sind und produziert werden müssen, evtl. ggf. Mindestlängen vorschreibt, die je nach Kabeltyp 5-10km betragen können !
Bei diesem Artikel ist ein Kupferzuschlag in Höhe von 2,29 EUR enthalten. Dieser ist abhängig vom aktuellen Kupferpreis und dem Kupfergewicht der Leitung. Den Kupferpreis können Sie gerne telefonisch bei uns anfragen
