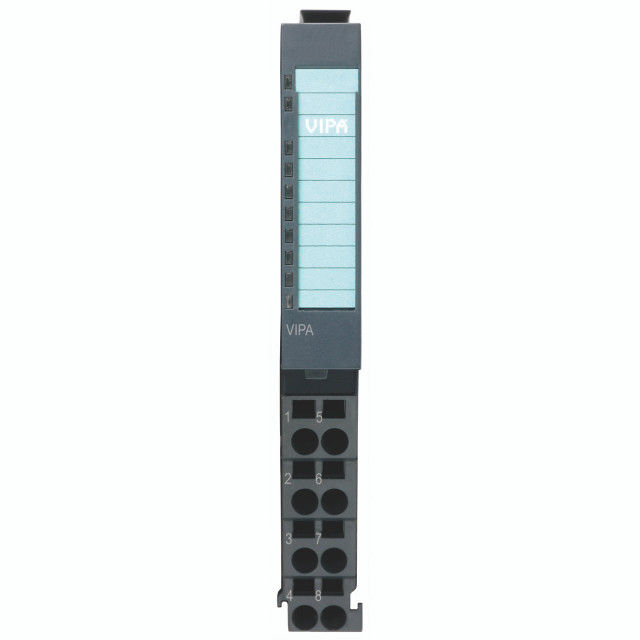

Vipa 031-1BB10 SM 031 Analoge Eingabe 0411 1543 2 Eing. 12Bit Strom 4..20mA

SM 031 - Analog input
2x AI
12 Bit
Current 0(4).20 mA
2 wire
Potential separated per channel

SM 031 - Digital Output (031-1BB10)

Technische Daten:

Bestellnummer:

• 031-1BB10

Typ:

• SM 031 - Digitaler Ausgang

Modul-ID:

• 0201 BBA0

Allgemeine Informationen:

• Hinweis: -
• Merkmale: 4x DO, DC 24 V, 0,5 A, NPN

Stromverbrauch/Leistungsverlust:

• Stromverbrauch vom Backplane-Bus: 75 mA
• Leistungsverlust: 0,45 W

Technische Daten digitale Ausgänge:

• Anzahl der Ausgänge: 4
• Kabellänge, geschirmt: 1000 m
• Kabellänge, ungeschirmt: 600 m
• Bemessungslastspannung: DC 20,4...28,8 V
• Stromverbrauch aus Lastspannung L+ (ohne Last): 8 mA
• Gesamtstrom pro Gruppe, horizontale Konfiguration, 40 °C: 2 A
• Gesamtstrom pro Gruppe, horizontale Konfiguration, 60 °C: 2 A
• Gesamtstrom pro Gruppe, vertikale Konfiguration: 2 A
• Ausgangsstrom bei Signal "2,5 cm ( 1 Zoll ), Nennwert: 0,5 A
• Signal-Logik-Ausgang: Sinking-Ausgang
• Ausgangsverzögerung von 0 cm ( 0 Zoll ) zu "1: 50 µs
• Ausgangsverzögerung von 2,5 cm ( 1 Zoll ) zu "0: 200 µs
• Mindestlaststrom: -
• Lampenlast: 10 W
• Parallelschaltung von Ausgängen zur redundanten Steuerung einer Last: nicht möglich
• Parallelschaltung von Ausgängen zur Leistungserhöhung: nicht möglich
• Betätigung des digitalen Eingangs: ja
• Schaltfrequenz bei ohmscher Last: max. 800 Hz
• Schaltfrequenz bei induktiver Last: max. 0,5 Hz
• Schaltfrequenz bei Lampenlast: max. 10 Hz
• Interne Begrenzung der Abschaltspannung: +45 V
• Kurzschlussschutz des Ausgangs: ja, elektronisch
• Auslösestrom: 1 A
• Anzahl der Schaltspiele der Relaisausgänge: -
• Schaltvermögen der Kontakte: -
• Ausgangsdatenmenge: 4 Bit

Statusinformationen, Alarme, Diagnose:

• Statusanzeige: grüne LED pro Kanal
• Unterbrechungen: nein
• Prozessalarm: nein
• Diagnoseunterbrechung: nein
• Diagnosefunktionen: nein
• Diagnoseinformationen auslesbar: keine
• Spannungsanzeige: grüne LED
• Gruppenfehleranzeige: rote LED
• Kanalfehleranzeige: keine

Isolierung:

• Zwischen Kanälen: -
• Zwischen Kanälen von Gruppen zu: -
• Zwischen Kanälen und Backplane-Bus: ja
• Isolation getestet mit: DC 500 V

PWM-Daten:

• PWM-Kanäle: -
• PWM-Zeitbasis: -
• Periodenlänge: -
• Minimale Impulsbreite: -
• Ausgangstyp: -

Sicherheit:

• Sicherheitsprotokoll: -
• Sicherheitsanforderungen: -
• Sichere Benutzeradresse: -
• Watchdog: -
• Zwei Kanäle: -
• Testimpulslänge: -
• Schaltkreisüberwachung: -

Datenmengen:

• Eingangsbytes: 0
• Ausgangsbytes: 1
• Parameterbytes: 0
• Diagnosebytes: 0

Gehäuse:

• Material: PPE / PPE GF10
• Montage: Profilschiene 35 mm

Mechanische Daten:

• Abmessungen (BxHxT): 12,9 mm x 109 mm x 76,5 mm
• Nettogewicht: 56 g
• Gewicht inkl. Zubehör: 56 g
• Bruttogewicht: 72 g

Umgebungsbedingungen:

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: -25 °C bis 70 °C

Zertifizierungen:

• UL-Zertifizierung: ja
• KC-Zertifizierung: ja

Typ: 031-1BB10
