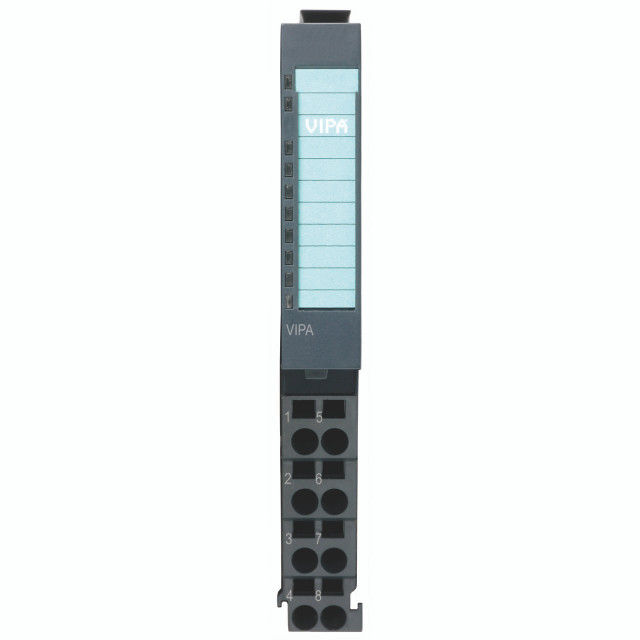

Vipa 031-1BB90 SM 031 Analoge Eingabe 0403 1543 2 Eing. 16Bit Therm.Span. -80m

SM 031 - Analog input
2x AI
16 Bit
Voltage -80 mV.+80 mV
TC type J, K, N, R, S, T, B, C, E, L

Technische Daten:

Bestellnummer:

• 031-1BB90

Typ:

• SM 031 - Analoger Eingang

Modul-ID:

• 0403 1543

Allgemeine Informationen:

• Hinweis: -
• Merkmale: 2x AI, 16 Bit, Spannung -80 mV…+80 mV, Thermoelement Typ J, K, N, R, S, T, B, C, E, L

Stromverbrauch/Leistungsverlust:

• Stromverbrauch vom Backplane-Bus: 85 mA
• Leistungsverlust: 1,1 W

Technische Daten analoge Eingänge:

• Anzahl der Eingänge: 2
• Kabellänge, geschirmt: 200 m
• Bemessungslastspannung: DC 24 V
• Stromverbrauch aus Lastspannung L+ (ohne Last): 30 mA
• Spannungseingänge: -
• Min. Eingangswiderstand (Spannungsbereich): 10 MOhm
• Eingangsspannungsbereiche: -80 mV ... +80 mV
• Betriebsgrenze der Spannungsbereiche: ±0,3 %
• Betriebsgrenze der Spannungsbereiche mit SFU: ±0,1 %
• Grundfehlergrenze Spannungsbereiche: ±0,25 %
• Grundfehlergrenze Spannungsbereiche mit SFU: ±0,05 %
• Zerstörungsgrenze Spannung: max. 20 V
• Stromeingänge: -
• Max. Eingangswiderstand (Strombereich): -
• Eingangsstrombereiche: -
• Betriebsgrenze der Strombereiche: -
• Betriebsgrenze der Strombereiche mit SFU: -
• Grundfehlergrenze Strombereiche: -
• Radikale Fehlergrenze Strombereiche mit SFU: -
• Zerstörungsgrenze Stromeingänge (Spannung): -
• Zerstörungsgrenze Stromeingänge (elektrischer Strom): -
• Widerstandseingänge: -
• Widerstandsbereiche: -
• Betriebsgrenze der Widerstandsbereiche: -
• Betriebsgrenze der Widerstandsbereiche mit SFU: -
• Grundfehlergrenze: -
• Grundfehlergrenze mit SFU: -
• Zerstörungsgrenze Widerstandseingänge: -
• Widerstandsthermometereingänge: -
• Widerstandsthermometerbereiche: -
• Betriebsgrenze der Widerstandsthermometerbereiche: -
• Betriebsgrenze der Widerstandsthermometerbereiche mit SFU: -
• Grundfehlergrenze Widerstandsthermometerbereiche: -
• Grundfehlergrenze Widerstandsthermometerbereiche mit SFU: -
• Zerstörungsgrenze Widerstandsthermometereingänge: -
• Thermoelementeingänge: ja
• Thermoelementbereiche: Typ B, E, J, K, L, N, R, S, T, C
• Betriebsgrenze der Thermoelementbereiche: Typ E, L, T, J, K, N: ±2,5 K / Typ B, C, R, S: ±8,0 K
• Betriebsgrenze der Thermoelementbereiche mit SFU: Typ E, L, T, J, K, N: ±1,5 K / Typ B, C, R, S: ±4,0 K
• Grundfehlergrenze Thermoelementbereiche: Typ E, L, T, J, K, N: ±2,0 K / Typ B, C, R, S: ±7,0 K
• Grundfehlergrenze Thermoelementbereiche mit SFU: Typ E, L, T, J, K, N: ±1,0 K / Typ B, C, R, S: ±3,0 K
• Zerstörungsgrenze Thermoelementeingänge: max. 20 V
• Programmierbare Temperaturkompensation: ja
• Externe Temperaturkompensation: ja
• Interne Temperaturkompensation: ja
• Temperaturfehler interne Kompensation: 1 K
• Technische Einheit der Temperaturmessung: °C, °F, K
• Auflösung in Bit: 16
• Messprinzip: Sigma-Delta
• Grundwandlungszeit: 4,2...324,1 ms (50 Hz) / 3,8...270,5 ms (60 Hz) pro Kanal
• Rauschunterdrückung für Frequenz: >90 dB bei 50 Hz (UCM < 10 V)

Statusinformationen, Alarme, Diagnose:

• Statusanzeige: ja
• Unterbrechungen: ja
• Prozessalarm: ja, parametrierbar
• Diagnoseunterbrechung: ja, parametrierbar
• Diagnosefunktionen: ja
• Diagnoseinformationen auslesbar: möglich
• Modulstatus: grüne LED
• Modulfehleranzeige: rote LED
• Kanalfehleranzeige: rote LED pro Kanal

Isolierung:

• Zwischen Kanälen: -
• Zwischen Kanälen von Gruppen zu: -
• Zwischen Kanälen und Backplane-Bus: ja
• Zwischen Kanälen und Stromversorgung: -
• Max. Potenzialdifferenz zwischen Stromkreisen: -
• Max. Potenzialdifferenz zwischen Eingängen (Ucm): DC 75 V / AC 50 V
• Max. Potenzialdifferenz zwischen Mana und Mintern (Uiso): -
• Max. Potenzialdifferenz zwischen Eingängen und Mana (Ucm): -
• Max. Potenzialdifferenz zwischen Eingängen und Mintern (Uiso): DC 75 V / AC 50 V
• Max. Potenzialdifferenz zwischen Mintern und Ausgängen: -
• Isolation getestet mit: DC 500 V

Technische Daten Geberspeisung:

• Anzahl der Ausgänge: -
• Ausgangsspannung (typ): -
• Ausgangsspannung (Nennwert): -
• Kurzschlussschutz: -
• Potenzialbindung: -

Datenmengen:

• Eingangsbytes: 4
• Ausgangsbytes: 0
• Parameterbytes: 22
• Diagnosebytes: 20

Gehäuse:

• Material: PPE / PPE GF10
• Montage: Profilschiene 35 mm

Mechanische Daten:

• Abmessungen (BxHxT): 12,9 mm x 109 mm x 76,5 mm
• Nettogewicht: 58 g
• Gewicht inkl. Zubehör: 58 g
• Bruttogewicht: 72 g

Umgebungsbedingungen:

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: -25 °C bis 70 °C

Zertifizierungen:

• UL-Zertifizierung: ja
• KC-Zertifizierung: ja

Typ: 031-1BB90
