Vipa 317-4PN23 VIPA CPU 317PN CPUs STEP7 programmierbar Profinet

powered by SPEED7
* Arbeitsspeicher [KB]: 8.192
* integrierter PROFINET-Controller
* SPEED-Bus
* Interface [RJ45]: PROFINET
* Interface [RJ45]: Ethernet PG/OP-Kommunikation
* Interface [RS485]: MPI
* Interface [RS485]: PROFIBUS Master/Slave, PtP: ASCII, STX/ETX, 3964
(R), USS Master, Modbus Master/Slave
* SD/MMC-Karten-Slot mit Verriegelung, bis zu 32 Module anreihbar,
programmierbar über SPEED7 Studio, SIMATIC Manager und TIA Portal Verkaufseinheit: 1 ST.

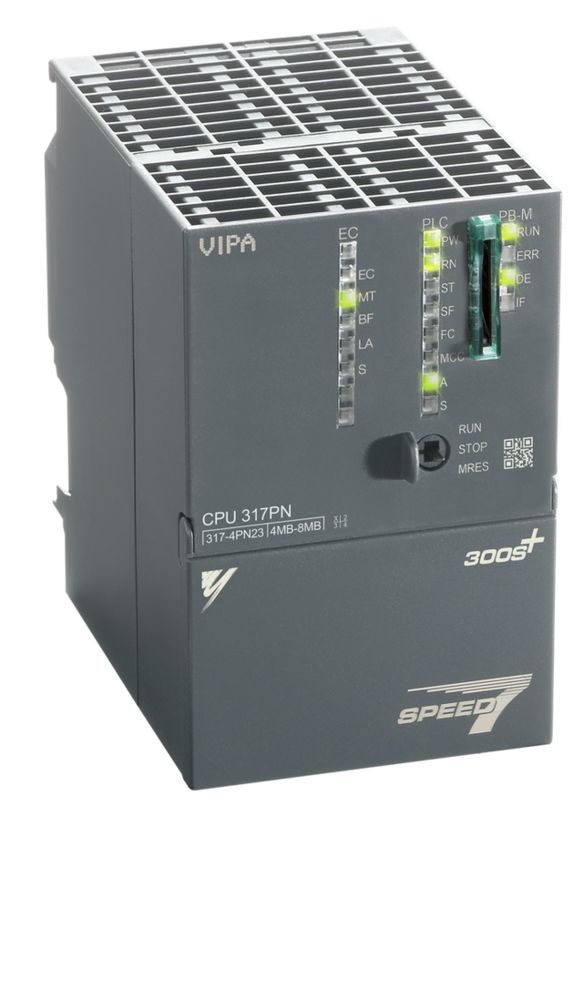

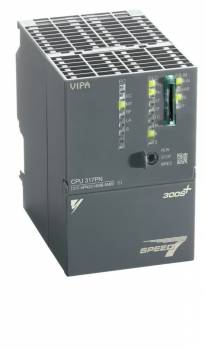

CPU 317PN (317-4PN23)

Technische Daten

Bestellnummer: 317-4PN23
Typ: CPU 317PN

Allgemeine Informationen:

• Hinweis: -
• Merkmale: SPEED7-Technologie, Arbeitsspeicher [KB]: 8 MB, integrierter PROFINET IO-Controller, SPEED-Bus, Schnittstelle [RJ45]: PROFINET, Schnittstelle [RJ45]: Ethernet PG/OP-Kommunikation, Schnittstelle [RS485]: MPI, PROFIBUS Master/Slave, PtP (ASCII, STX/ETX, 3964(R), USS-Master, Modbus Master/Slave), SD-/MMC-Kartenslot mit Verriegelung, bis zu 32 Module stapelbar, programmierbar mit WinPLC7, SIMATIC Manager und TIA Portal
• SPEED-Bus: ja

Technische Daten Stromversorgung:

• Stromversorgung (Nennwert): DC 24 V
• Stromversorgung (erlaubter Bereich): DC 20,4...28,8 V
• Verpolungsschutz: ja
• Stromaufnahme (Leerlaufbetrieb): 270 mA
• Stromaufnahme (Nennwert): 1,5 A
• Einschaltstrom: 6 A
• I²t: 0,28 A²s
• Max. Stromaufnahme am Backplane-Bus: 3 A
• Max. Stromaufnahme Lastversorgung: -
• Leistungsverlust: 10 W

Speicher:

• Ladespeicher, integriert: 8 MB
• Ladespeicher, maximal: 8 MB
• Arbeitsspeicher, integriert: 8 MB
• Arbeitsspeicher, maximal: 8 MB
• Speicher aufgeteilt in 50 % Programm / 50 % Daten: ja
• Speicherkartenslot: SD-/MMC-Karte mit max. 2 GB

Hardware-Konfiguration:

• Maximale Anzahl an Racks: 4
• Maximale Anzahl an Modulen pro Rack: 8 in Mehrfach-, 32 in Einfach-Rack-Konfiguration
• Anzahl integrierter DP-Master: 1
• Anzahl DP-Master über CP: 4
• Betriebene Funktionsmodule: 8
• Betriebene Kommunikationsmodule PtP: 16
• Betriebene Kommunikationsmodule LAN: 8

Statusinformationen, Alarme, Diagnosen:

• Statusanzeige: ja
• Unterbrechungen: nein
• Prozessalarm: nein
• Diagnoseunterbrechung: nein
• Diagnosefunktionen: ja
• Diagnose-Informationsausgabe: möglich
• Versorgungsspannungsanzeige: grüne LED
• Gruppenfehleranzeige: rote SF-LED
• Kanalfehleranzeige: keine

Befehlsverarbeitungszeiten:

• Bit-Befehle, min.: 0,01 µs
• Wort-Befehle, min.: 0,01 µs
• Ganzzahl-Arithmetik, min.: 0,01 µs
• Gleitkommaarithmetik, min.: 0,06 µs

Timer/Zähler und deren Speicherfähigkeit:

• Anzahl S7-Zähler: 2048
• S7-Zähler-Retentiveinstellungen: einstellbar von 0 bis 2048
• Anzahl S7-Timer: 2048
• S7-Timer-Retentiveinstellungen: einstellbar von 0 bis 2048

Datenbereich und Speicherfähigkeit:

• Anzahl der Merker: 16384 Byte
• Retentive Merker: einstellbar von 0 bis 16384
• Anzahl Datenblöcke: 8190
• Maximale Datengröße pro Block: 64 KB
• Lokale Daten pro Ebene: max. 3072 Byte
• Maximale Tiefe pro Prioritätsklasse: 16

Zeit:

• Echtzeituhr gepuffert: ja
• Pufferzeit: 6 Wochen
• Typ der Pufferung: Vanadium-Akkumulator
• Maximale Abweichung pro Tag: 10 s

Adressbereiche (I/O):

• Eingangs- und Ausgangsbereich: max. 8192 Byte
• Prozessabbild, einstellbar: ja
• Zentrale digitale Eingänge: 1024
• Zentrale digitale Ausgänge: 1024
• Zentrale analoge Eingänge: 256
• Zentrale analoge Ausgänge: 256

Kommunikationsfunktionen:

• PG/OP-Kanal: ja
• Globale Datenkommunikation: ja
• S7-Basis-Kommunikation: ja
• Anzahl Verbindungen: max. 32

Funktionalität Sub-D-Schnittstellen:

• Typ X2: RS485
• MPI: ja
• PROFIBUS-Master: ja
• PROFIBUS-Slave: ja

Funktionalität RJ45-Schnittstellen:

• Typ X5: Ethernet 10/100 MBit
• Anzahl Verbindungen: max. 8

PROFINET IO Controller Eigenschaften:

• Realtime Class: -
• Anzahl PN IO-Geräte: 128
• Adressbereich Eingänge: max. 4 KB
• Adressbereich Ausgänge: max. 4 KB
• Updatezeit: 1 ms bis 512 ms

Ethernet-Kommunikation CP:

• Maximale Verbindungen: 24
• Maximale Nutzdaten pro Verbindung: 32 KB

Gehäuse:

Material: PPE

Montage: Schienensystem 300

Mechanische Daten:

Abmessungen (BxHxT): 80 mm x 125 mm x 120 mm

Nettogewicht: 440 g

Typ: 317-4PN23
