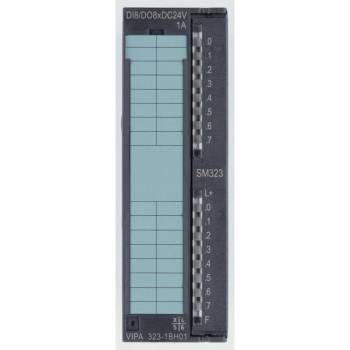

Vipa 323-1BH01 Digitales E/A- Modul SM32

SM 323 - Digital in-/output
8x DI
8x DO
DC 24 V
1 A
For 20 pole front connector

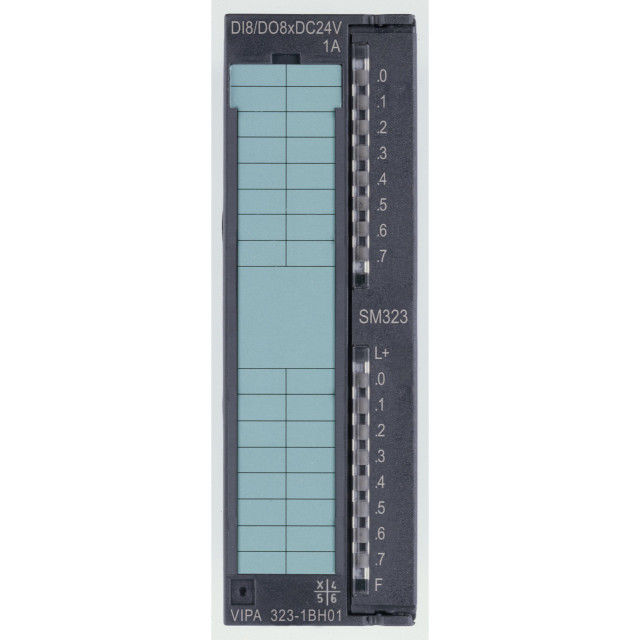

SM 323 (323-1BH01)

Technische Daten

Bestellnummer: 323-1BH01
Typ: SM 323

Allgemeine Informationen:

• Hinweis: -
• Merkmale: 8x DI, 8x DO, DC 24 V, 1 A, für 20-poligen Frontstecker
• SPEED-Bus: nein

Stromverbrauch/Leistungsverlust:

• Stromverbrauch vom Backplane-Bus: 70 mA
• Leistungsverlust: 4 W

Technische Daten digitale Eingänge:

• Anzahl der Eingänge: 8
• Kabellänge, abgeschirmt: 1000 m
• Kabellänge, ungeschirmt: 600 m
• Nennlastspannung: DC 24 V
• Stromverbrauch von der Lastspannung L+ (ohne Last): 15 mA
• Nennwert: DC 20,4...28,8 V
• Eingangsspannung für Signal 0: DC 0...5 V
• Eingangsspannung für Signal 1: DC 15...28,8 V
• Eingangsspannungshysterese: -
• Signallogik Eingang: Sinking Input
• Frequenzbereich: -
• Eingangswiderstand: -
• Eingangsstrom für Signal 1: 7 mA
• Anschluss von Zweidraht-BEROs möglich: ja
• Maximal zulässiger BERO-Ruhestrom: 1,5 mA
• Eingangsdauer von 0 bis 1: 3 ms
• Eingangsdauer von 1 bis 0: 3 ms
• Eingangsfilterzeit: -
• Anzahl der gleichzeitig nutzbaren Eingänge in horizontaler Konfiguration: 8
• Anzahl der gleichzeitig nutzbaren Eingänge in vertikaler Konfiguration: 8
• Eingangssignalcharakteristik: IEC 61131-2, Typ 1
• Initiale Datengröße: 1 Byte

Technische Daten digitale Ausgänge:

• Anzahl der Ausgänge: 8
• Kabellänge, abgeschirmt: 1000 m
• Kabellänge, ungeschirmt: 600 m
• Nennlastspannung: DC 24 V
• Verpolungsschutz der Nennlastspannung: ja
• Stromverbrauch von der Lastspannung L+ (ohne Last): 15 mA
• Ausgangsstrom bei Signal 1, Nennwert: 1 A
• Signallogik Ausgang: Sourcing Output
• Ausgangsverzögerung von 0 auf 1: 150 µs
• Ausgangsverzögerung von 1 auf 0: 100 µs
• Mindestlaststrom: -
• Lampenlast: 5 W
• Parallelschaltung von Ausgängen zur redundanten Laststeuerung: möglich (nur innerhalb der Gruppe)
• Parallelschaltung von Ausgängen zur Leistungssteigerung: nicht möglich
• Ansteuerung eines digitalen Eingangs: ja
• Schaltfrequenz bei ohmscher Last, max.: 1000 Hz
• Schaltfrequenz bei induktiver Last, max.: 0,5 Hz
• Schaltfrequenz bei Lampenlast, max.: 10 Hz
• Interne Begrenzung der Abschaltspannung induktiver Lasten: L+ (-52 V)
• Kurzschlussschutz des Ausgangs: ja, elektronisch
• Auslösestrom: 1,5 A
• Anzahl der Schaltzyklen von Relaisausgängen: -
• Schaltleistung der Kontakte: -
• Ausgangsdaten-Größe: 1 Byte

Statusinformationen, Alarme, Diagnosen:

• Statusanzeige: grüne LED pro Kanal
• Unterbrechungen: nein
• Prozessalarm: nein
• Diagnoseunterbrechung: nein
• Diagnosefunktionen: nein
• Diagnose-Informationsausgabe: keine
• Versorgungsspannungsanzeige: grüne LED pro Gruppe
• Gruppenfehleranzeige: rote SF-LED
• Kanalfehleranzeige: keine

Isolation:

• Zwischen den Kanälen: ja
• Zwischen den Kanälen der Gruppen bis zu 8: ja
• Zwischen Kanälen und Backplane-Bus: ja
• Isolierung getestet mit: DC 500 V

Datenmengen:

• Eingangsbytes: 1
• Ausgangsbytes: 1
• Parameterbytes: 0
• Diagnosebytes: 0

Gehäuse:

• Material: PPE
• Montage: Schienensystem 300

Mechanische Daten:

• Abmessungen (BxHxT): 40 mm x 125 mm x 120 mm
• Nettogewicht: 240 g
• Gewicht mit Zubehör: -
• Bruttogewicht: -

Umgebungsbedingungen:

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: -25 °C bis 70 °C

Zertifizierungen:

• UL-Zertifizierung: ja
• KC-Zertifizierung: ja

Typ: 323-1BH01
