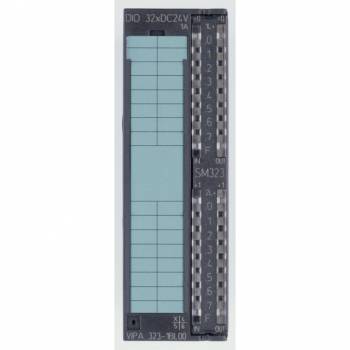

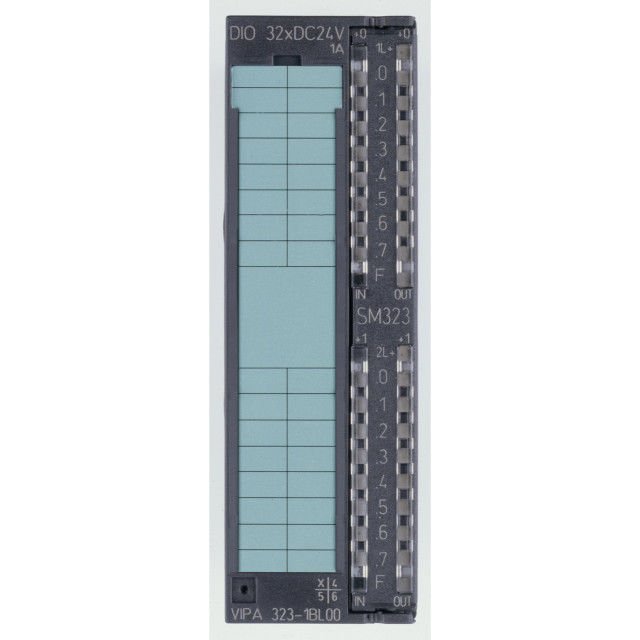

Vipa 323-1BL00 Digitales E/A- Modul SM323

SM 323 - Digital in-/output
16x DI
16x DO
DC 24 V
1 A
For 40 pole front connector

Produktbeschreibung:

Das SM 323 (323-1BL00) ist ein leistungsstarkes digitales I/O-Modul, das speziell für industrielle Automatisierungssysteme entwickelt wurde. Es bietet 16 digitale Eingänge und 16 digitale Ausgänge bei einer Betriebsspannung von 24 V DC und einem maximalen Ausgangsstrom von 1 A. Das Modul ist kompatibel mit einem 40-poligen Frontanschluss und ermöglicht flexible Einsatzmöglichkeiten in verschiedenen Anlagenkonfigurationen. Die Eingänge unterstützen sowohl abgeschirmte als auch ungeschirmte Kabel bis zu einer Länge von 1000 m bzw. 600 m und sind für eine hohe Signalverarbeitungsqualität gemäß IEC 61131-2 ausgelegt.

Die digitalen Ausgänge des SM 323 sind sourcing-basiert und bieten Kurzschlussschutz sowie eine elektronische Überstromabschaltung. Sie sind ebenfalls für paralleles Schalten geeignet, um redundante Steuerungen von Lasten zu ermöglichen. Darüber hinaus verfügt das Modul über eine grüne LED-Statusanzeige für jeden Kanal und bietet umfassende Diagnosemöglichkeiten über die Anzeige von Gruppenfehlern mittels einer roten SF-LED.

Das robuste Gehäuse aus PPE-Material sorgt für Langlebigkeit, während das kompakte Design eine einfache Montage auf dem Rail-System 300 ermöglicht. Mit UL- und KC-Zertifizierungen erfüllt das SM 323 auch internationale Sicherheitsstandards. Es eignet sich für Anwendungen, bei denen eine zuverlässige und flexible Steuerung von digitalen Ein- und Ausgängen erforderlich ist, und bietet dabei eine hohe Betriebssicherheit durch Isolierung zwischen den Kanälen und zum Rückwandbus.

Technische Daten:

Bestellnummer:

• 323-1BL00

Typ:

• SM 323

Allgemeine Informationen:

• 16x DI, 16x DO, 24 V DC, 1 A, für 40-poligen Frontanschluss

Stromverbrauch/Verlustleistung:

• Stromaufnahme vom Rückwandbus: 65 mA
• Verlustleistung: 5,8 W

Technische Daten digitale Eingänge:

• Anzahl der Eingänge: 16
• Kabellänge abgeschirmt/ungeschirmt: 1000 m / 600 m
• Nennlastspannung: 24 V DC
• Signalpegel „0“: 0–5 V DC
• Signalpegel „1“: 15–28,8 V DC
• Eingangsverzögerung „0“ auf „1“: 3 ms
• Eingangsverzögerung „1“ auf „0“: 3 ms
• Maximaler zulässiger Ruhepegel für BERO: 1,5 mA
• Eingangsstrom bei Signal „1“: 7 mA
• Zwei-Draht-BERO-Anschluss möglich: Ja
• Eingangskennlinie: IEC 61131-2, Typ 1

Technische Daten digitale Ausgänge:

• Anzahl der Ausgänge: 16
• Kabellänge abgeschirmt/ungeschirmt: 1000 m / 600 m
• Nennlastspannung: 24 V DC
• Ausgangsstrom bei Signal „1“: 1 A
• Ausgangsverzögerung „0“ auf „1“: 150 µs
• Ausgangsverzögerung „1“ auf „0“: 100 µs
• Kurzschlussschutz: Ja, elektronisch
• Schaltfrequenz bei Widerstandslast: max. 1000 Hz
• Paralleles Schalten für redundante Steuerung: Ja
• Interne Begrenzung der Abschaltspannung bei Induktivlast: L+ (-52 V)

Statusinformationen, Diagnose:

• Statusanzeige: Grüne LED pro Kanal
• Gruppenfehleranzeige: Rote SF-LED
• Diagnosefunktionen: Keine

Isolierung:

• Zwischen Kanälen: Ja
• Zwischen Kanälen und Rückwandbus: Ja
• Isolationsprüfung: 500 V DC

Gehäuse:

• Material: PPE
• Abmessungen (BxHxT): 40 mm x 125 mm x 120 mm
• Gewicht: 230 g

Betriebstemperatur:

• 0 °C bis 60 °C

Lagertemperatur:

• -25 °C bis 70 °C

Zertifizierungen:

• UL, KC
