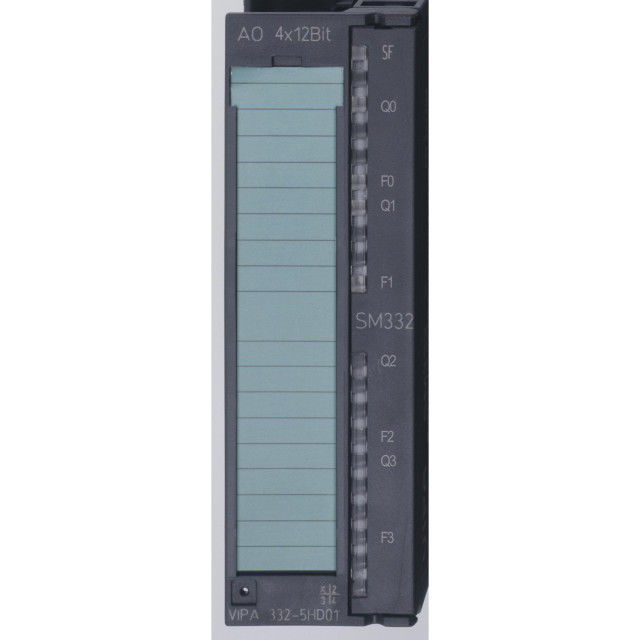

Vipa 332-5HD01 Analoges Ausgabe-Modul SM332

Produktbeschreibung:

Das SM 332 (332-5HD01) ist ein hochpräzises Analog-Ausgangsmodul, das speziell für industrielle Automatisierungssysteme entwickelt wurde. Es bietet 4 analoge Ausgänge mit einer Auflösung von 12 Bit, die sowohl Spannungen als auch Ströme ausgeben können. Die Spannungsbereiche umfassen ±10 V, 1…5 V und 0…10 V, während die Strombereiche ±20 mA, 0/4…20 mA abdecken. Das Modul ist parametrierbar und bietet dadurch eine hohe Flexibilität in der Anpassung an verschiedene Anwendungsanforderungen.

Mit einer Stromaufnahme von 125 mA vom Rückwandbus und einer Verlustleistung von 3,5 W ist das SM 332 effizient und leistungsstark. Es verfügt über umfassende Diagnosemöglichkeiten, einschließlich parametrischer Diagnose-Interrupts, die die Überwachung und Wartung vereinfachen. Jede Kanalanzeige verfügt über eine grüne LED für den Status und eine rote LED für Fehleranzeigen, während Gruppenfehler über eine rote SF-LED angezeigt werden. Kurzschlussschutz für die Spannungsausgänge sowie umfangreiche Schutzfunktionen gegen Überspannungen bis zu 30 V für 10 Sekunden gewährleisten den zuverlässigen Betrieb des Moduls.

Dank der schnellen Wandlungszeit von 1 ms für alle Kanäle und einer Settling-Zeit von 0,2 ms bei ohmschen Lasten sorgt das Modul für eine reibungslose und schnelle Signalübertragung. Es unterstützt das Rail-System 300 und ist mit UL- und KC-Zertifizierungen ausgestattet, was die Einhaltung internationaler Sicherheitsstandards gewährleistet.

Technische Daten:

Bestellnummer:

• 332-5HD01

Typ:

• SM 332

Allgemeine Informationen:

• 4x AO, 12 Bit, Spannungs- und Stromausgabe, parametrierbar, 20-poliger Frontanschluss

Stromverbrauch/Verlustleistung:

• Stromaufnahme vom Rückwandbus: 125 mA
• Verlustleistung: 3,5 W

Technische Daten Analogausgänge:

• Anzahl der Ausgänge: 4
• Nennlastspannung: 24 V DC
• Spannungsbereiche: -10 V bis +10 V, 0 V bis +10 V, +1 V bis +5 V
• Strombereiche: -20 mA bis +20 mA, 0/4...20 mA
• Max. Lastwiderstand (Strombereich): 500 Ohm
• Grundfehlergrenze Spannung: ±0,1 % bis ±0,5 %
• Grundfehlergrenze Strom: ±0,2 % bis ±0,5 %
• Settling-Zeit für ohmsche Last: 0,2 ms
• Wandlungszeit: 1 ms für alle Kanäle
• Auflösung: 12 Bit

Statusinformationen, Diagnose:

• Statusanzeige: Grüne LED pro Kanal
• Gruppenfehleranzeige: Rote SF-LED
• Diagnosefunktionen: Ja, Diagnose-Interrupts parametrierbar

Isolierung:

• Zwischen Kanälen und Rückwandbus: Ja
• Isolationsprüfung: 500 V DC

Gehäuse:

• Material: PPE
• Abmessungen (BxHxT): 40 mm x 125 mm x 120 mm
• Gewicht: 230 g

Betriebstemperatur:

• 0 °C bis 60 °C

Lagertemperatur:

• -25 °C bis 70 °C

Zertifizierungen:

• UL, KC

Typ: 332-5HD01
