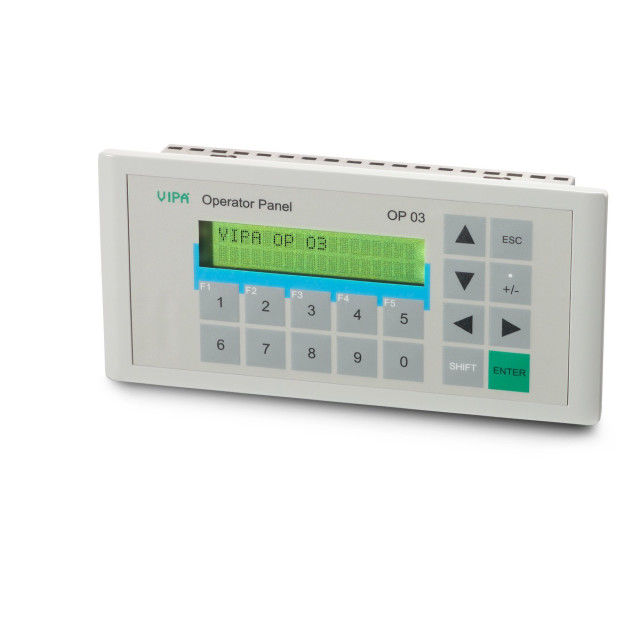

Vipa 603-1OP00 Operator Panel OP03

Anzeige: 2 x 20 Zeichen
Schnittstelle: MP²I
Benutzerspeicher: 256 KB
Sprachen: DE, EN, FR, ES, IT, SV, NO, DA
Projektierung über VIPA OP-Manager oder Siemens ProTool

Produktbeschreibung:

Das Operator Panel OP 03 (603-1OP00

Produktbeschreibung:

Das Operator Panel OP 03 (603-1OP00) ist ein kompaktes Bediengerät für industrielle Anwendungen. Es verfügt über ein STN-Display mit LED-Hintergrundbeleuchtung, das zwei Zeilen mit jeweils 20 Zeichen darstellt. Mit einer Zeichenhöhe von 5 mm sorgt das Display für eine gute Lesbarkeit. Das Panel unterstützt mehrere Sprachen, darunter Deutsch, Englisch, Französisch, Spanisch, Italienisch, Schwedisch, Norwegisch und Dänisch, und bietet eine Speicherkapazität von 256 KB für Benutzerprojekte. Das Gerät lässt sich über den VIPA OP-Manager oder Siemens ProTool projektieren.

Das Bedienfeld verwendet eine Membrantastatur mit 8 Systemtasten und 5 Softkeys für die Benutzerinteraktion. Es unterstützt die MP²I-Schnittstelle und ist mit einem Sub-D 9-Pin-Anschluss ausgestattet. Die Stromversorgung erfolgt mit einer Nennspannung von 24 V DC, wobei ein zulässiger Spannungsbereich von 20,4 V bis 28,8 V unterstützt wird. Für zusätzliche Betriebssicherheit ist das Gerät mit einem Verpolungsschutz ausgestattet.

Das OP 03 zeichnet sich durch ein robustes Gehäuse aus Aluminium-Druckguss aus und bietet eine Schutzklasse IP65 an der Vorderseite, was es gegen Staub und Spritzwasser schützt. Die Installation erfolgt über einen integrierten Schwenkhebel, was die Montage erleichtert. Mit einem Betriebstemperaturbereich von 0 °C bis 60 °C ist das Panel für anspruchsvolle industrielle Umgebungen geeignet.

Technische Daten:

Bestellnummer:

• 603-1OP00

Typ:

• Operator Panel OP 03

Allgemeine Informationen:

• Display: 2 x 20 Zeichen
• Schnittstelle: MP²I
• Benutzerspeicher: 256 KB
• Sprachen: DE, EN, FR, ES, IT, SV, NO, DA
• Projektierung: VIPA OP-Manager oder Siemens ProTool

Display:

• Anzahl der Zeilen: 2
• Zeichen pro Zeile: 20
• Zeichenhöhe: 5 mm
• Displaytyp: STN mit LED-Hintergrundbeleuchtung

OP-Funktionalität:

• Benutzerspeicher: 256 KB
• Anzahl der Variablen: 4096
• Sprachen: DE, EN, FR, ES, IT, SV, NO, DA

Bedienelemente:

• Touchscreen: Nein
• Tastatur: Membrantastatur
• Maus: Nein
• Anzahl der Systemtasten: 8
• Anzahl der Softkeys: 5

Stromversorgung:

• Nennspannung: 24 V DC
• Erlaubter Spannungsbereich: 20,4 V ... 28,8 V DC
• Verpolungsschutz: Ja
• Stromaufnahme (Leerlaufbetrieb): 80 mA
• Stromaufnahme (Nennwert): 500 mA
• Einschaltstrom: 55 A
• I²t: 0,34 A²s

Zeit:

• Echtzeituhr: Ja

Schnittstellen (Sub-D):

• Typ: MP²I
• Schnittstellentyp: RS485
• Anschluss: Sub-D, 9-polig, Buchse
• Elektrisch isoliert: Nein
• MPI-Unterstützung: Ja
• MP²I (MPI/RS232): Ja

Mechanische Daten:

• Gehäusematerial: Aluminium-Druckguss
• Montage: Über integrierten Schwenkhebel
• Schutzart Vorderseite: IP65
• Schutzart Rückseite: IP65

Abmessungen:

• Frontplatte: 187 mm x 90 mm x 6 mm
• Rückseite: 154 mm x 77 mm x 55 mm
• Einbauausschnitt (Breite x Höhe): 156 mm x 78 mm
• Maximale Frontplattendicke: 6 mm

Gewicht:

• Nettogewicht: 600 g

Umweltbedingungen:

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: -20 °C bis 70 °C

Zertifizierungen:

• UL-Zertifizierung: Ja
• KC-Zertifizierung: Nein
