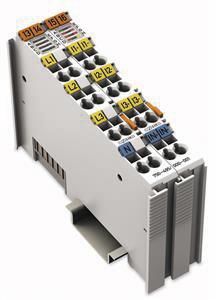

WAGO 750-495/000-001 3-Phase POM690/5A content_copy

3-Phasen-Leistungsmessklemme, AC 690 V / 5 A Die 3-Phasen-Leistungsmessklemme 750-495 ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes. Die Spannung wird über den Anschluss des Netzes an den Klemmstellen L1, L2, L3 und N gemessen. Der Strom der drei Phasen wird über Stromwandler an den Klemmstellen IL1, IL2, IL3 und IN (jeweils zwei Klemmstellen +,-) eingespeist. Die Vorverarbeitung der 3-Phasen-Leistungsmessklemme stellt alle Messgrößen wie Blind/Schein/Wirkleistung, Energieverbrauch, Leistungsfaktor, Phasenwinkel, Frequenz sowie Über-/unterspannung/-strom direkt im Prozessabbild zur Verfügung, ohne dafür hohe Rechenleistung auf der Steuerung vorauszusetzen. Diese umfangreichen Messgrößen sowie eine Oberschwingungsanalyse bis zur 41. Harmonischen ermöglicht Ihnen somit über den Feldbus eine umfassende Netzanalyse durchzuführen. Anhand der gelieferten Messgrößen ist der Anlagenbetreiber in der Lage, die Versorgung eines Antriebs oder einer Maschine optimiert zu regeln und die Anlage vor Schäden oder Ausfällen zu bewahren. Die zusätzliche Messung des Stromes im Neutralleiter kann helfen, Isolationsfehler aufzuspüren oder zu vermeiden. Die 4 Quadranten Anzeige gibt Aufschluss über die Art der Last (induktiv, kapazitiv) und ob es sich um einen Energieverbraucher oder Erzeuger handelt.

Anzahl der Eingänge: 7 (3 Spannungsmesseingänge, 4 differentielle Strommesseingänge)
Signalform: beliebige periodische Signale (unter Berücksichtigung der Grenzfrequenzen)
Berechnete Größen: Außenleiterspannung, Leistungen, Energien, Leistungsfaktoren, Netzfrequenz, Oberschwingungsanalyse (bis 41. Harmonischen), THD Typ: 750-495/000-001
