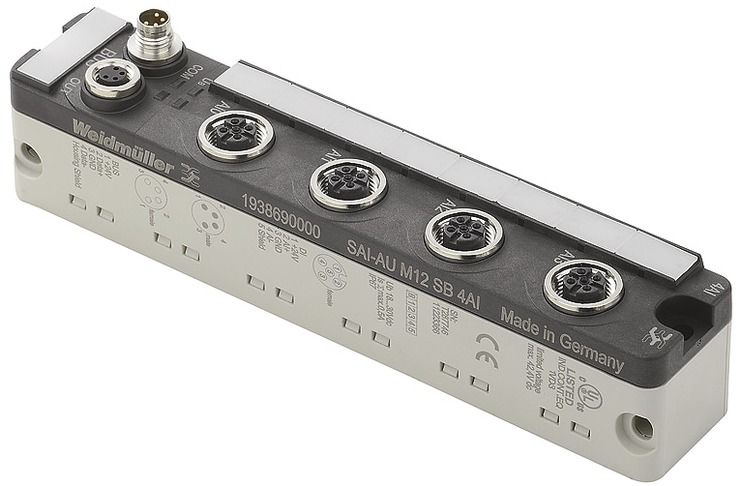

Weidmüller 1938690000 SAI-AU M12 SB 4AI Sensor/Aktor-Aktiv-Verteiler content_copy

Das Weidmüller SAI-AU M12 SB 4AI ist ein analoges Eingangsmodul für dezentrale Sensor-/Aktor-Systeme im industriellen Einsatz. Es dient der Übertragung von Analogsignalen über einen Subbus und verfügt über vier analoge Eingänge. Das Modul ist Teil der SAI Active Produktfamilie und wird über einen M8-Subbus-Anschluss an das übergeordnete System angeschlossen. Die I/O-Anschlüsse erfolgen über vier 5-polige M12-Buchsen, die A-codiert sind, was eine eindeutige Steckverbindung gewährleistet. Die Betriebsspannung beträgt 24 V DC, wobei ein Spannungsbereich von 18 bis 30 V DC unterstützt wird. Ein integrierter Verpolungsschutz schützt das Gerät vor Fehlanschluss. Die Schutzart IP67 macht das Modul staub- und wasserdicht, sodass es auch im Außenbereich oder in feuchten Umgebungen eingesetzt werden kann. Das Gehäuse besteht aus Pocan und PBT, Materialien, die für hohe mechanische Robustheit und Beständigkeit gegen aggressive Chemikalien, Vibrationen und Temperaturschwankungen stehen. Die UL-94-Brennbarkeitsklasse 5VA zeigt die hohe Flammschutzklasse des Gehäuses an.

Einsatzbereiche
Das Modul ist für dezentrale Anwendungen in der industriellen Automatisierung konzipiert, insbesondere in Umgebungen mit hohen mechanischen und chemischen Belastungen. Es eignet sich zur Integration von analogen Sensoren, wie z. B. Drucksensoren, Temperatursensoren oder Niveaumessgeräten, in bestehende SAI-Systeme. Die robuste Bauweise und die Schutzart IP67 ermöglichen den Einsatz in Produktionsanlagen, in der Fördertechnik oder in der Verfahrenstechnik, wo hohe Anforderungen an Zuverlässigkeit und UmgebungsBeständigkeit bestehen.

Funktionen und Ausstattung im Detail
Das Modul verfügt über vier analoge Eingänge, die über die 5-poligen M12-Buchsen angeschlossen werden. Die Signale werden über den Subbus, der über einen 4-poligen M8-Stecker (Eingang) und eine 4-polige M8-Buchse (Ausgang) realisiert ist, an das übergeordnete System übertragen. Die A-Codierung der Steckverbindungen verhindert Fehlanschlüsse. Die Versorgungsspannung von 24 V DC wird über den Subbus bereitgestellt, wobei ein Spannungsbereich von 18 bis 30 V DC unterstützt wird, was eine flexible Integration in bestehende Stromversorgungssysteme ermöglicht. Der integrierte Verpolungsschutz schützt das Gerät vor Schäden durch falsche Polung.

Technik verständlich erklärt
Die Schutzart IP67 bedeutet, dass das Gerät vollständig staubdicht ist und gegen kurzzeitiges Eindringen von Wasser, beispielsweise bei Spritzwasser oder kurzen Tauchvorgängen, geschützt ist. Dies macht es für den Einsatz in feuchten oder nassen Umgebungen geeignet. Die Materialien Pocan und PBT sind thermisch und chemisch Beständig, was die Lebensdauer des Moduls in anspruchsvollen Industrieumgebungen erhöht. Die UL-94-Brennbarkeitsklasse 5VA zeigt, dass das Gehäuse bei Brandgefahr nur schwer entflammbar ist und sich nicht selbstständig weiterentzündet.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz im SAI-System von Weidmüller konzipiert. Passendes Zubehör umfasst die Schutzkappe SAI-SK-M12-UNI 2029, die die M12-Anschlüsse vor Verschmutzung und mechanischen Beschädigungen schützt, sowie den Gerätemarkierer ESG 8/13.5/43.3 SAI AU, der zur eindeutigen Kennzeichnung des Moduls dient. Die Schutzkappe SAI-SK M8 ist für die M8-Subbus-Anschlüsse vorgesehen. Diese Zubehörteile sind optional und nicht im Lieferumfang enthalten.

Montage und Installation
Das Modul wird über den M8-Subbus-Anschluss in das bestehende SAI-System integriert. Die M12-Buchsen ermöglichen die direkte Anbindung von analogen Sensoren. Die Montage erfolgt in der Regel an einer Wand oder einem Schaltschrank, wobei die Abmessungen von 155 × 30 × 32 mm und das Gewicht von 274 g berücksichtigt werden müssen. Die Betriebstemperatur liegt zwischen 0 und 60 °C, die Lagertemperatur zwischen −25 und 85 °C. Die Installation erfolgt ohne zusätzliche Werkzeuge, da die Steckverbindungen standardisiert sind.

Vorteile im Betrieb
Das Modul bietet eine zuverlässige und robuste Lösung für die dezentrale Erfassung analoger Signale. Die IP67-Schutzart und die hochwertigen Materialien sorgen für eine lange Lebensdauer auch in anspruchsvollen Umgebungen. Die integrierte Verpolungsschutzfunktion reduziert das Risiko von Fehlanschlüssen. Die Kompatibilität mit dem SAI-System von Weidmüller ermöglicht eine einfache Integration in bestehende Automatisierungsstrukturen. Die Zertifizierungen CE und cULus bestätigen die Konformität mit europäischen und nordamerikanischen Sicherheitsnormen.

Allgemein
Schutzart	IP67
Versorgungsspannung	24 V DC
Versorgungsspannungsbereich	18–30 V DC
Analoge Eingänge	4
Anschluss Subbus Eingang	1 × M8-Stecker, 4-polig, A-codiert
Anschluss Subbus Ausgang	1 × M8-Buchse, 4-polig, A-codiert
I/O-Anschlüsse	4 × M12-Buchse, 5-polig, A-codiert
Gehäusematerial	Pocan, PBT
UL-94-Brennbarkeitsklasse	5VA
Betriebstemperatur	0–60 °C
Lagertemperatur	−25–85 °C
Zertifizierungen	CE, cULus
Verpolungsschutz

---
