Zander Aachen 445091 DFP Fernpotentiometer 100kOhm, inklusive Montagesatz (DMC,DVC)

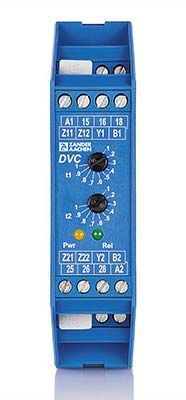

Das universelle Multifunktionszeitrelais DVC ist speziell für die Steuerung zeitabhängiger Abläufe in Maschinen und Anlagen konzipiert. Es bietet eine breite Palette an parametrierbaren Funktionen und Zeitbereichen, um den Anforderungen verschiedenster Anwendungen gerecht zu werden. Mit zwei unabhängigen Zeitkreisen und flexibler Spannungsversorgung ist das DVC eine zuverlässige und vielseitige Lösung für die Industrie.

Merkmale:

• 16 Funktionen:
- Ansprechverzögert
- Rückfallverzögert
- Ansprech- und rückfallverzögert
- Einschaltwischend
- Ausschaltwischend
- Ein- und ausschaltwischend
- Blinkend
- Impulsgebend
- Impulsformend
- Teilweise invertiert
- Elektronischer Fühler integriert

• 2 voneinander unabhängige Zeitkreise:
- Zeitbereiche je Kreis:
- 0,3-3s
- 1-10s
- 0,1-10min
- 1-10min

• Betriebsspannungen:
- AC 230V
- DC 12-30V


Funktionsweise:

• Zeitbereichsauswahl:
Die gewünschten Zeitbereiche für die beiden Kreise (t1 und t2) werden über die Wahlschalter 6-7 bzw. 8-9 entsprechend einer Tabelle eingestellt. Die Endstellung des Potentiometers legt die maximale Zeit fest.

• Funktionenauslösung:
- Die Funktionen rückfallverzögert", "ansprech- und rückfallverzögert", "ausschaltwischend", "ein- und ausschaltwischend" sowie "impulsformend werden durch einen potentialfreien Kontakt an Y1-Y2 aktiviert.
- Änderungen des Zustands an Y1-Y2 beeinflussen sofort die zugehörige Zeitfunktion, unabhängig von einer verbleibenden Restzeit.
- Alle anderen Funktionen starten automatisch mit dem Anlegen der Betriebsspannung.

• Hinweis: Nach Anlegen der Betriebsspannung sind Funktion und Zeitbereich nicht mehr änderbar.

Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Alle relevanten Sicherheitsvorschriften und Normen sind einzuhalten.
• Änderungen an der Verkabelung sind ausschließlich im spannungsfreien Zustand zulässig.

Lieferumfang:

• Multifunktionszeitrelais DVC

Anwendungsbereiche:

• Industrielle Maschinensteuerung
• Zeitabhängige Prozesse in der Produktion
• Automatisierungstechnik

Typ: DFP Fernpotentiometer 100kOhm
