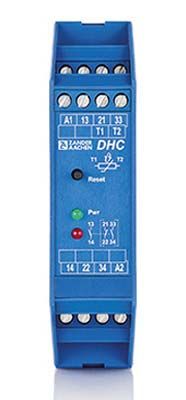

Zander Aachen 446052 DHC AC 24V 1S, Thermistor-Motorschutzrelais

Das Motorschutzrelais DHC ist ein zuverlässiges Temperaturüberwachungsrelais für Elektromotoren, das durch seine kompakte Bauweise und hohe Sicherheit überzeugt. Es arbeitet nach dem Ruhestromprinzip und bietet eine nullspannungssichere Wiedereinschaltsperre, die verhindert, dass das Relais nach einem Netzausfall automatisch zurückgesetzt wird. Ein Neustart des Motors ist erst nach Abkühlung unter die Nennabschalttemperatur und manuelle Quittierung über die integrierte Rückstelltaste möglich.

Merkmale:

• Sehr kompakte Bauform
• Hohe Sicherheit durch:
- Wiedereinschaltsperre
- Ruhestromprinzip zur Erkennung von Drahtbrüchen

• Einfache Installation, auch für mehrere Fühlerwiderstände an einem Relais
• Integrierte Quittungstaste
• Permanente Verriegelung des Ausgangsrelais bei Übertemperatur (gesichert durch Permanentspeicher)

Funktionsweise:

• Normalbetrieb:
Bei Normaltemperatur ist der Ausgangskontakt (13-14) geschlossen, der Steuerstromkreis bleibt aktiv.

• Übertemperatur:
Erreicht die Motorwicklung die Nennabschalttemperatur, öffnet der Kontakt 13-14, unterbricht den Steuerstromkreis und das Ausgangsrelais wird verriegelt. Die rote LED signalisiert den Zustand.

• Rücksetzung:
Die Verriegelung bleibt aktiv, bis:
- Die Temperatur unter die Nennabschalttemperatur gesunken ist.
- Die integrierte Rückstelltaste manuell betätigt wurde.

• Besonderheit bei Netzausfall:
Bei einem Netzausfall bleibt das Relais im Auslösezustand verriegelt. Eine Unterbrechung der Versorgungsspannung setzt das Relais nicht zurück.


Sicherheitshinweise:

• Installation und Inbetriebnahme nur durch qualifiziertes Fachpersonal.
• Sicherstellen, dass die Rückstelltaste nur bei abgeführter Übertemperatur betätigt wird.

Lieferumfang:

• Motorschutzrelais DHC

Anwendungsbereiche:

• Schutz von Elektromotoren vor Übertemperatur
• Überwachung von Wicklungstemperaturen in Industrieanlagen
• Sicherung von Motoren mit hoher Betriebssicherheit

Typ: DHC AC 24V 1S
