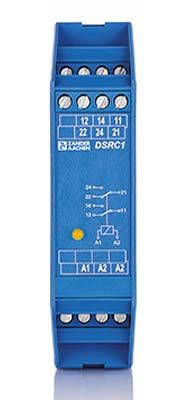

Zander Aachen 453011 DSRC1 AC/DC 24V, Relais-Interface

Das CDSRC1 ist eine leistungsstarke Schnittstelle, die für die galvanische Trennung zwischen Steuer- und Lastkreisen in Maschinen und Anlagen entwickelt wurde. Mit seinem 2-poligen Relaisausgang, einer LED-Anzeige und wahlweise ADC24V- oder AC230V-Eingang bietet es eine zuverlässige und effiziente Lösung für den Einsatz in Schaltschränken. Die kompakte Bauweise mit nur 22,5 mm Breite erleichtert die Installation auf 35 mm DIN-Schienen gemäß DIN EN 60715 TH35. Die Ausführung mit AC230V-Eingang verfügt über einen integrierten Trenntrafo, der eine minimale Leistungsaufnahme ermöglicht.

Merkmale:

• Kompakte Abmessungen: Nur 22,5 mm Breite
• Hohe Ausgangsschaltleistung
• Galvanische Trennung zwischen Steuer- und Lastkreisen
• LED-Anzeige zur Betriebsüberwachung
• Eingangsspannungen:
- ADC24V (Bestell-Nr.: 453011)
- AC230V (Bestell-Nr.: 453014)

• Minimaler Stromverbrauch bei AC230V dank integriertem Trenntrafo

Montage und Installation:

• Schutzart:
- Geeignet für den Einbau in Schaltschränken mit mindestens IP54 (gemäß EN 60204-1).

• Montage:
- Befestigung auf 35 mm DIN-Schiene nach DIN EN 60715 TH35.

• Anschluss:
- Eingangsspannung an A1-A2 anschließen (je nach Modell ADC24V oder AC230V).
- Lastkreise an 11-12-14 und 21-22-24 anschließen.
- Kontakte extern absichern:
- 6A träge
- 8A flink
- Leitungsquerschnitt darf 2,5 mm² nicht überschreiten.


Sicherheitshinweise:

• Öffnen des Gerätes führt zum Verlust des Garantieanspruchs.
• Sollte das Gerät nicht funktionieren, muss es ungeöffnet an den Hersteller zurückgesandt werden.

Lieferumfang:

• Leistungsschnittstelle CDSRC1 (je nach gewählter Spannungsversion)

Anwendungsbereiche:

• Steuerungssysteme in Maschinen und Anlagen
• Trennung von Steuer- und Lastkreisen
• Einsatz in industriellen Schaltschränken

Typ: DSRC1 AC/DC 24V
