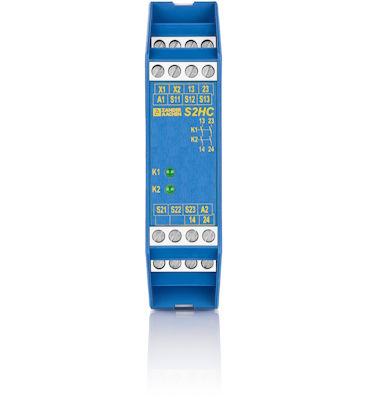

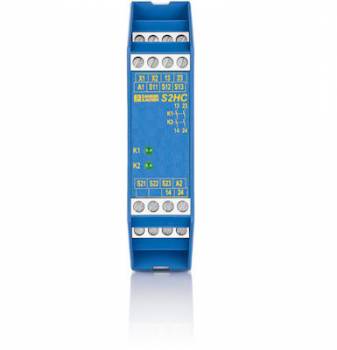

Zander Aachen 472410 S2HC AC 230V, Zweihandbedienungsrelais

Das Sicherheits-Zweihandrelais S2HC ist ein kompaktes und universelles Bediengerät für Zweihandschaltungen. Es erfüllt die Anforderungen von EN 574/EN ISO 13851, Typ III C, und ist ideal für den Einsatz in Sicherheitsstromkreisen gemäß EN 60204-1. Entwickelt für Anwendungen wie Pressen, Stanzen und Biegewerkzeuge, bietet das S2HC maximale Sicherheit bis zur Kategorie 4 und PL e gemäß EN ISO 13849-1 sowie SILCL 3 nach EN 62061. Trotz seiner kompakten Bauform gewährleistet es durch interne Fehlerüberwachung höchste Betriebssicherheit.

Merkmale:

• Sichere Relaisausgänge:
- 2 sichere, redundante Relaisausgänge
- Zyklische Überwachung der Ausgangskontakte

• Überwachungsfunktionen:
- Rückführkreis zur Kontrolle nachgeschalteter Schütze oder Erweiterungsmodule
- Querschluss- und Masseschlussüberwachung

• Sicherheitsstandards:
- Einsatz bis PL e (EN ISO 13849-1) und SILCL 3 (EN 62061)
- Typ III C gemäß EN 574/EN ISO 13851

• Kompakte Bauform:
- Platzsparendes Design für einfache Integration in Schaltschränke


Funktionsweise:

• Betriebsmodus:
- Nach Anlegen der Betriebsspannung an A1 und A2 sowie geschlossenem Rückführkreis X1 und X2 ist das Gerät betriebsbereit.
- Beide Zweihandtaster (T1 und T2) müssen innerhalb von 0,5 Sekunden gleichzeitig betätigt werden, um die Ausgangsrelais in den Arbeitszustand zu schalten.

• Sicherheitsvorkehrungen:
- Die Ausgangsrelais bleiben in sicherem Zustand, wenn:
- Nur ein Taster betätigt wird.
- Der Zeitabstand zwischen den Betätigungen > 0,5 Sekunden beträgt.
- Der Rückführkreis offen ist (z. B. durch Fehler in externen Schützen).
- Ein Fehler im Gerät (Kurzschluss, Leitungsunterbrechung) auftritt.
- Beim Loslassen eines oder beider Taster kehren die Ausgangsrelais sofort in den sicheren Zustand zurück.
- Für einen neuen Arbeitsvorgang müssen beide Taster losgelassen und der Rückführkreis geschlossen sein.


Montage und Installation:

• Schutzart:
- Geeignet für Schaltschränke mit mindestens IP54 gemäß EN 60204-1

• Montage:
- Befestigung auf einer 35 mm DIN-Schiene nach EN 60715 TH35

• Abstände und Kühlung:
- Bei der AC 115 V / 230 V-Variante mindestens 10 mm Abstand zu benachbarten Geräten einhalten
- Ausreichende Wärmeabfuhr im Schaltschrank sicherstellen
- Optionaler Distanzhalter von ZANDER AACHEN erhältlich


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal erfolgen.
• Alle relevanten Normen und Vorschriften sind strikt einzuhalten.

Lieferumfang:

• Sicherheits-Zweihandrelais S2HC

Anwendungsbereiche:

• Steuerung von Zweihandschaltungen an Maschinen und Anlagen
• Schutzbedienungen bei Pressen, Stanzen und Biegewerkzeugen
• Anwendungen mit höchsten Sicherheitsanforderungen bis PL e und SILCL 3

Hinweis: Irrtümer und technische Änderungen vorbehalten.
Typ: S2HC AC 230V
