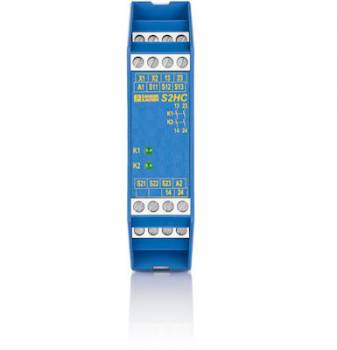

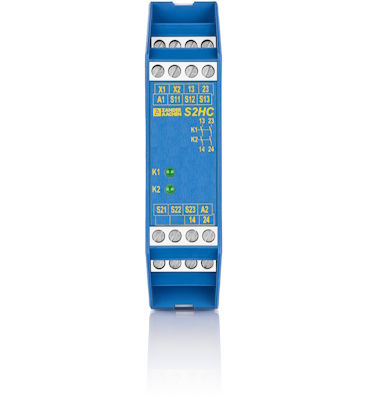

Zander Aachen 472411 S2HC AC 115V, Zweihandbedienungsrelais

Das S2HC ist ein äußerst kompaktes und universelles Sicherheits-Zweihandrelais für Zweihandschaltungen. Es erfüllt die Anforderungen von EN 574/EN ISO 13851, Typ III C, und eignet sich für den Einsatz in Sicherheitsstromkreisen gemäß EN 60204-1. Mit interner Fehlerüberwachung gewährleistet das S2HC höchste Sicherheit bis zur Kategorie 4 und PL e gemäß EN ISO 13849-1 sowie SILCL 3 nach EN 62061. Trotz seiner geringen Abmessungen ist es ideal für Anwendungen wie Pressen, Stanzen und Biegewerkzeuge.

Merkmale:

• Sichere Relaisausgänge:
- 2 sichere, redundante Relaisausgänge
- Zyklische Überwachung der Ausgangskontakte

• Überwachungsfunktionen:
- Rückführkreis zur Kontrolle nachgeschalteter Schütze oder Erweiterungsmodule
- Querschluss- und Masseschlussüberwachung

• Sicherheitsstandards:
- Einsatz bis PL e (EN ISO 13849-1) und SILCL 3 (EN 62061)
- Typ III C gemäß EN 574/EN ISO 13851

• Kompakte Bauweise:
- Platzsparendes Design für einfache Integration in Schaltschränke


Funktionsweise:

• Betriebsmodus:
- Das Gerät wird betriebsbereit, wenn die Betriebsspannung an A1 und A2 anliegt und der Rückführkreis (X1 und X2) geschlossen ist.
- Ein Schaltvorgang wird eingeleitet, wenn beide Zweihandtaster (T1 und T2) gleichzeitig innerhalb von 0,5 Sekunden betätigt werden.

• Sicherheitsmaßnahmen:
- Die Ausgangsrelais bleiben in sicherem Zustand, wenn:
- Nur ein Taster betätigt wird.
- Der Zeitabstand zwischen den Betätigungen > 0,5 Sekunden beträgt.
- Der Rückführkreis offen ist (z. B. durch Fehler in externen Schützen).
- Ein Fehler wie Kurzschluss oder Leitungsunterbrechung vorliegt.
- Beim Loslassen eines oder beider Taster kehren die Ausgangsrelais sofort in den sicheren Zustand zurück.
- Für einen neuen Arbeitsvorgang müssen beide Taster losgelassen werden und der Rückführkreis geschlossen sein.


Montage und Installation:

• Schutzart:
- Einbau in Schaltschränke mit mindestens IP54 gemäß EN 60204-1

• Montage:
- Befestigung auf einer 35 mm DIN-Schiene nach EN 60715 TH35

• Abstände und Kühlung:
- Mindestabstand von 10 mm zu benachbarten Geräten bei AC 115 V / 230 V einhalten
- Ausreichende Wärmeabfuhr im Schaltschrank sicherstellen
- Optionaler Distanzhalter (Art.-Nr. 472596 von ZANDER AACHEN) verfügbar


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal erfolgen.
• Alle relevanten Normen und Vorschriften sind strikt einzuhalten.

Lieferumfang:

• Sicherheits-Zweihandrelais S2HC

Anwendungsbereiche:

• Zweihandschaltungen an Maschinen und Anlagen
• Sicherheitsbedienungen für Pressen, Stanzen und Biegewerkzeuge
• Anwendungen mit höchsten Sicherheitsanforderungen bis PL e und SILCL 3

Hinweis: Irrtümer und technische Änderungen vorbehalten.
Typ: S2HC AC 115V
