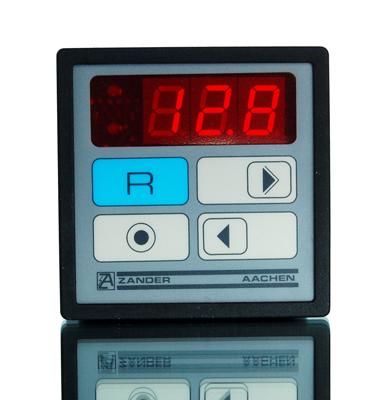

Zander Aachen 523000 ENS90 230V 50-60Hz, Digital-Zeitschaltwerk

Das programmierbare Digitalzeitrelais ENS90 kombiniert moderne Industrieelektronik mit robustem mechanischem Design. Mit seiner dicht abschließenden Frontplatte und der integrierten Folientastatur ist das Gerät frontseitig vollständig gegen Verschmutzungen und Spritzwasser geschützt (Schutzart IP65). ENS90 eignet sich ideal für anspruchsvolle Anwendungen wie Bäckereimaschinen, Werkzeugmaschinen und Fertigungsautomaten. Es bietet einfache Programmierbarkeit für nahezu alle Einsatzfälle und ermöglicht flexible Steuerung von Zeitabläufen.

Merkmale:

• Robust und geschützt:
- Frontseitiger Schutz gemäß IP65 gegen Verschmutzung und Spritzwasser

• Flexibel und programmierbar:
- 6 Zeitbereiche von 0,01 Sekunden bis 99,9 Stunden
- Alle gängigen Zeitfunktionen programmierbar

• Einfache Bedienung:
- Intuitive Zeiteinstellung über integrierte Folientastatur
- 13 mm große LED-Anzeige für optimale Lesbarkeit

• Integrierte Funktionen:
- Integrierte Geberversorgung
- Zielkontaktanzeige durch LED


Funktionsweise:

• Zeitablauf:
- Der programmierte Zeitwert läuft ab und endet bei Null. Der Zielkontakt wird aktiviert.
- Während des Zeitablaufs können folgende Aktionen durchgeführt werden:
- Anhalten: Über den Start-Eingang (1-3) möglich
- Rücksetzen: Über die Rücksetztaste oder den Rücksetzeingang (2-3)
- Neue Startwerte einstellen

• Priorität des Rücksetzens:
- Das Rücksetzsignal hat Vorrang vor dem Startsignal.
- Bei geschlossenem START-Eingang (z. B. Drahtbrücke) beginnt der Zeitablauf direkt mit Anlegen der Netzspannung.

• Relaiskontakte:
- Sofortkontakt (23-24): Aktiviert bei Startsignal
- Zielkontakt (15-16-18): Aktiviert nach Zeitablauf

• LED-Anzeigen:
- Untere LED zeigt den geschlossenen Zielkontakt an.
- Vorwahlwert kann während des Zeitablaufs durch Drücken der Speichertaste angezeigt werden.


Montage und Installation:

• Schutzart:
- Frontseitiger Schutz IP65

• Anschlüsse:
- Rücksetzeingang (2-3)
- Startsignal-Eingang (1-3)


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal erfolgen.
• Alle relevanten Sicherheitsnormen und Vorschriften sind einzuhalten.

Anwendungsbereiche:

• Bäckereimaschinen: Robuste Konstruktion und Spritzwasserschutz
• Werkzeugmaschinen: Präzise Zeitsteuerung für komplexe Abläufe
• Fertigungsautomaten: Flexibilität und Zuverlässigkeit in der Steuerung

Lieferumfang:

• ENS90 Digitalzeitrelais

Hinweis: Irrtümer und technische Änderungen vorbehalten.
Typ: ENS90 230V 50-60Hz
