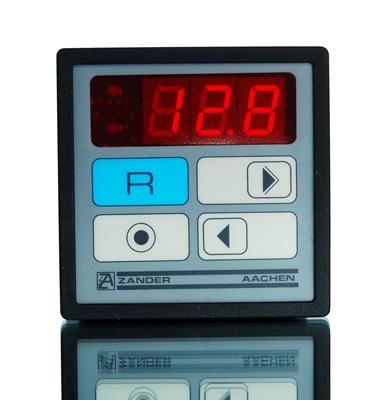

Zander Aachen 523002 ENS90 AC/DC 24V, Digital-Zeitschaltwerk

Das ENS90 ist ein programmierbares Digitalzeitrelais, das robuste Mechanik mit moderner Industrieelektronik vereint. Durch seine dicht abschließende Frontplatte mit integrierter Folientastatur ist es frontseitig vollständig gegen Verschmutzungen und Spritzwasser geschützt (IP65). Dieses vielseitige Gerät ist ideal für Anwendungen wie Bäckereimaschinen, Werkzeugmaschinen und Fertigungsautomaten. Dank einfacher Programmierbarkeit deckt es nahezu alle Einsatzfälle ab.

Merkmale:

• Robustes Design:
- Schutzart(IP65 für die Frontseite gegen Schmutz und Spritzwasser

• Vielseitige Zeitbereiche:
- 6 programmierbare Zeitbereiche von 0,01 Sekunden bis 99,9 Stunden

• Flexibel und programmierbar:
- Alle gängigen Zeitfunktionen programmierbar

• Benutzerfreundliche Bedienung:
- Integrierte Folientastatur für einfache Zeiteinstellung
- Große, gut lesbare 13 mm LED-Anzeige

• Zusatzfunktionen:
- Integrierte Geberversorgung
- Zielkontaktanzeige über LED


Funktionsweise:

• Zeitablauf:
- Der Zeitablauf startet mit dem programmierten Wert und endet bei Null, wobei der Zielkontakt aktiviert wird.
- Während des Zeitablaufs sind folgende Aktionen möglich:
- Anhalten: Über den START-Eingang (1-3)
- Rücksetzen: Über die Rücksetztaste oder den Rücksetzeingang (2-3)
- Einstellen neuer Startwerte

• Priorität des Rücksetzens:
- Das Rücksetzsignal hat Vorrang vor dem Startsignal.
- Wird der START-Eingang (1-3) durch eine Drahtbrücke geschlossen, beginnt der Zeitablauf sofort mit Anlegen der Netzspannung.

• Relaiskontakte:
- Sofortkontakt (23-24): Schaltet mit Anlegen des Startsignals
- Zielkontakt (15-16-18): Schaltet nach Ablauf der programmierten Zeit

• LED-Anzeigen:
- Die untere LED zeigt den geschlossenen Zielkontakt an.
- Durch Drücken der Speichertaste kann der Vorwahlwert während des Zeitablaufs angezeigt werden.


Montage und Installation:

• Schutzart:
- Frontseitiger Schutz(IP65 für raue Industrieumgebungen

• Anschlüsse:
- Rücksetzeingang (2-3)
- Startsignal-Eingang (1-3)


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal erfolgen.
• Alle relevanten Sicherheitsnormen und Vorschriften sind einzuhalten.

Anwendungsbereiche:

• Bäckereimaschinen: Perfekt für den Einsatz in feuchten und schmutzanfälligen Umgebungen
• Werkzeugmaschinen: Hohe Präzision und Zuverlässigkeit bei der Steuerung
• Fertigungsautomaten: Flexibel und anpassungsfähig für komplexe Prozesse

Lieferumfang:

• ENS90 Digitalzeitrelais

Hinweis: Irrtümer und technische Änderungen vorbehalten.
Typ: ENS90 AC/DC 24V
