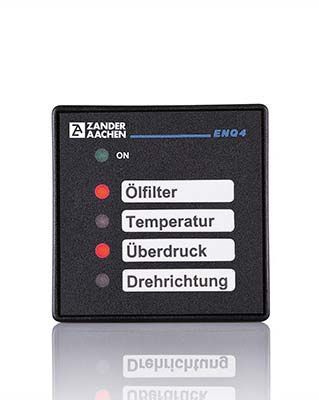

Zander Aachen 583000 ENQ4 230V 50-60Hz, Stoermeldesystem

Das elektronische Störmeldesystem ENQ4 ist eine kompakte Überwachungs- und Störmeldeeinheit, die unzulässige Betriebszustände erfasst und meldet. Es eignet sich für industrielle Anwendungen wie Kompressoren, Fertigungsautomaten, Fahrzeuge sowie Heizungs- und Klimaanlagen. Mit optischen Anzeigen und einem zuverlässigen Abschaltsystem ermöglicht das ENQ4 eine schnelle Reaktion auf Störungen und trägt zur Minimierung von Schäden sowie zur Senkung von Servicekosten bei.

Merkmale:

• Effiziente Überwachung:
- Vier Störmeldeeingänge zur Erfassung von Betriebsstörungen
- Sofortige Abschaltung durch Sammelmeldekontakt (A1-14) bei Störungen
- Drahtbruchüberwachung durch externe Öffnerkontakte

• Benutzerfreundlich:
- Optische Anzeige mit roten LEDs für Störungen und grüner LED für Betriebsbereitschaft
- Beschriftungsfläche zur individuellen Kennzeichnung der Meldungen
- Beschriftungsstreifen im Lieferumfang enthalten; Serienbeschriftung auf Anfrage

• Kompaktes Design:
- Schalttafeleinbaugehäuse (48x48 mm)
- Frontseitig spritzwasser- und staubgeschützt

• Flexibel und robust:
- Geeignet für ungeschirmte Eingangsleitungen bis 100 m Länge
- Betriebs-/Meldespannungen bis AC 230 V möglich
- Mehrere ENQ4 können nebeneinander in einem Tableau angeordnet werden


Funktionsweise:

• Normalbetrieb:
- Im störungsfreien Zustand (alle externen Meldekontakte geschlossen) bleibt der Sammelmeldekontakt A1-14 geschlossen, und die grüne LED leuchtet.

• Störfall:
- Öffnen eines Meldekontaktes (S1-S4) aktiviert die zugehörige rote LED, schaltet den Sammelmeldekontakt A1-14 ab und ermöglicht so eine schnelle Abschaltung der überwachten Maschine/Anlage.
- Meldespeicherung für sporadische Störungen; Quittierung erfolgt durch Unterbrechung der Versorgungsspannung.

• Testbetrieb (S5):
- Schließen des Kontaktes S5 öffnet den Relaiskontakt A1-14; nach dem Öffnen von S5 schließt A1-14 wieder, sofern keine Störungen gemeldet werden.

• Signalverzögerung:
- Verzögerung von etwa 200 ms an jedem Eingang und dem Sammelmeldekontakt zur Filterung kurzzeitiger Spannungseinbrüche.


Montage und Installation:

• Einfache Integration:
- Kompaktes Gehäuse für den Schalttafeleinbau (48x48 mm)
- Schutz gegen Spritzwasser und Staub an der Frontseite

• Verkabelung:
- Unempfindlich gegenüber ungeschirmten Leitungen bis 100 m Länge
- Sammelmeldekontakte und Testeingang einfach zu konfigurieren


Sicherheitshinweise:

• Installation und Betrieb dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Alle relevanten Sicherheitsstandards und Normen sind strikt einzuhalten.

Anwendungsbereiche:

• Kompressoren: Frühzeitige Erkennung von Betriebsstörungen
• Fertigungsautomaten: Sicherstellung eines unterbrechungsfreien Betriebs
• Fahrzeuge: Überwachung von kritischen Betriebszuständen
• Heizungs- und Klimaanlagen: Schutz vor Fehlfunktionen

Lieferumfang:

• ENQ4 Störmeldesystem
• Beschriftungsstreifen für individuelle Kennzeichnung

Hinweis: Irrtümer und technische Änderungen vorbehalten.
Typ: ENQ4 230V 50-60Hz
