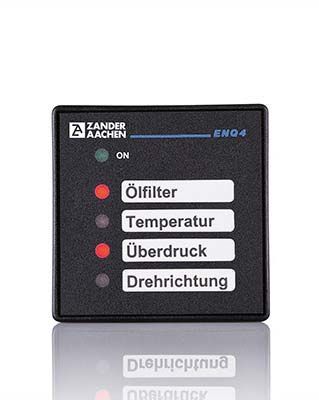

Zander Aachen 583002 ENQ4 DC 24V, Stoermeldesystem

Das elektronische Störmeldesystem ENQ4 bietet eine kompakte und umfassende Überwachungslösung zur Erfassung unzulässiger Betriebszustände. Es ist ideal für den Einsatz in industriellen Anwendungen wie Kompressoren, Fertigungsautomaten, Fahrzeugen oder Heizungs- und Klimaanlagen geeignet. Mit optischen Anzeigen, robustem Aufbau und einfacher Integration hilft das ENQ4, Ausfallzeiten zu minimieren und die Betriebssicherheit zu erhöhen.

Merkmale:

• Effizienz:
- Wartungsfreundlich durch optische Anzeigen
- Reduktion von Schäden durch automatische Abschaltung im Störfall
- Ermöglicht umfassende Anlagenüberwachung durch parallelen Einsatz mehrerer ENQ4 im Tableau

• Benutzerfreundlichkeit:
- Vier Störmeldeeingänge (S1–S4) mit zugehörigen roten LEDs für Störungen
- Grüne LED für störungsfreien Betrieb
- Beschriftungsflächen für individuelle Kennzeichnungen
- Beschriftungsstreifen im Lieferumfang; Serienbeschriftungen auf Anfrage verfügbar

• Flexibilität:
- Betriebs-/Meldespannungen bis AC 230 V
- Drahtbruchüberwachung durch externe Öffnerkontakte
- Geeignet für ungeschirmte Leitungen bis 100 m Länge


Funktionsweise:

• Normalbetrieb:
- Der Sammelmeldekontakt A1-14 bleibt im störungsfreien Zustand geschlossen, und die grüne LED leuchtet.

• Störfall:
- Öffnen eines Meldekontaktes (S1–S4):
- Aktiviert die zugehörige rote LED
- Unterbricht den Sammelmeldekontakt A1-14 und schaltet die überwachte Anlage ab
- Meldespeicherung: Erfasst auch sporadische Störungen, Quittierung durch Unterbrechung der Versorgungsspannung.
- Grüne LED erlischt bei Störmeldung.

• Testbetrieb (Eingang S5):
- Schließen von S5 öffnet den Sammelmeldekontakt A1-14.
- Öffnen von S5 schließt den Kontakt, sofern keine Störungen an S1–S4 vorliegen.

• Signalverzögerung:
- Verzögerung von 200 ms an jedem Eingang und am Sammelmeldekontakt zur Filterung kurzzeitiger Spannungseinbrüche.


Montage und Installation:

• Einfache Integration:
- Schalttafeleinbaugehäuse (48x48 mm)
- Spritzwasser- und staubgeschützte Frontseite

• Verkabelung:
- Externe Öffnerkontakte für Drahtbruchüberwachung
- Unterstützt ungeschirmte Eingangsleitungen bis zu 100 m Länge


Sicherheitshinweise:

• Die Installation und Inbetriebnahme des Gerätes dürfen nur durch qualifiziertes Fachpersonal erfolgen.
• Alle relevanten Normen und Vorschriften sind einzuhalten.

Anwendungsbereiche:

• Kompressoren: Überwachung von Betriebsstörungen
• Fertigungsautomaten: Sicherstellung eines unterbrechungsfreien Betriebs
• Fahrzeuge: Kontrolle kritischer Zustände
• Heizungs-/Klimaanlagen: Vermeidung von Fehlfunktionen

Lieferumfang:

• ENQ4 Störmeldesystem
• Beschriftungsstreifen für individuelle Kennzeichnungen

Hinweis: Irrtümer und technische Änderungen vorbehalten.
Typ: ENQ4 DC 24V
