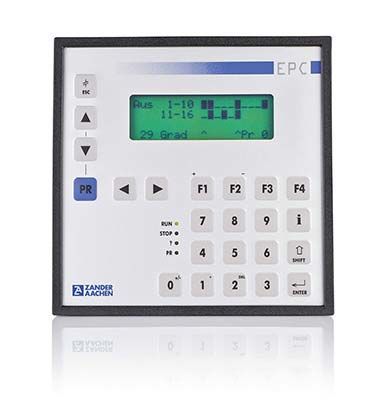

Zander Aachen 585210 EPC16BT 230V 50-60Hz, 16 Ausgang 100mA

Das EPC16 ist ein leistungsstarkes, speicherprogrammierbares Nockenschaltwerk mit integriertem 16-Bit-Prozessorsystem. Es wurde entwickelt, um präzise Bewegungsabläufe an Verarbeitungsmaschinen, Verpackungsmaschinen und anderen automatisierten Systemen zu steuern. Mit Funktionen wie Echtzeitbetrieb, einfacher Programmierung und automatischer Totzeitkompensation bietet das EPC16 eine intelligente und flexible Lösung für anspruchsvolle Industrieanwendungen.

Merkmale:

• Integration von Steuerung und Bedienung:
- Steuerung und Bedienerterminal in einem Gerät
- Klartextanzeige mit Unterstützung mehrerer Sprachen
- Integrierte Programmiereinheit

• Hochleistungsfähige Funktionen:
- Drehgeberanschluss bis 500 U/min
- Automatische Totzeitkompensation für geschwindigkeitsabhängige Optimierung
- Programmoptimierung während des Maschinenbetriebs
- Unterstützung von bis zu 8 Programmen, die gleichzeitig verfügbar sind

• Flexible Schnittstellen:
- 16 digitale Schaltausgänge
- Serielle Schnittstelle (V24, alternativ RS485, RS422 oder 20mA) für einfache Integration mit SPS, PCs oder Terminals

• Robuste Bauweise:
- Schalttafeleinbaugehäuse mit spritzwassergeschützter Folientastatur
- Allseitig geschirmt gegen Störungen


Funktionen:

• Automatische Totzeitkompensation:
- Berechnet kontinuierlich die mechanischen Verzögerungen in Abhängigkeit von der Maschinengeschwindigkeit
- Optimiert die Ausgangssignale durch frühzeitiges Schalten
- Ermöglicht bei jeder Geschwindigkeit eine präzise Steuerung der Stellglieder

• Programmier- und Bedienkomfort:
- Programmierung nach Ablaufdiagrammen, unterstützt durch Klartextdialogführung
- Schnelles Erlernen und einfache Anpassung durch intuitive Bedienung
- Darstellung von Betriebsdaten wie Maschinengeschwindigkeit, Position und Winkel auf der Klartextanzeige
- Möglichkeit zur Anzeige in verschiedenen Maßeinheiten (z.B. mm, m, inch)

• Flexibilität bei der Prozessoptimierung:
- Selektive Schaltpunktkorrekturen einzelner Ausgänge während des Betriebs
- Segmentweises Kopieren von Programmen


Anwendungsbereiche:

• Verpackungsmaschinen
• Lackieranlagen
• Bäckereimaschinen
• Drehautomaten
• Abfüllanlagen
• Prüfeinrichtungen
• Etikettiermaschinen
• Textilmaschinen

Technische Daten:

• Prozessortyp: 16-Bit-Prozessorsystem
• Eingänge: Anschluss für Drehgeber bis 500 U/min
• Ausgänge: 16 digitale Schaltausgänge
• Gehäuse: Schalttafeleinbaugehäuse, spritzwassergeschützt
• Schnittstellen: V24, RS485, RS422, 20mA (optional)
• Programmspeicher: Speicherung und Abruf von bis zu 8 Programmen
• Sprachen: Mehrsprachige Klartextanzeige

Sicherheitshinweise:

• Installation und Inbetriebnahme nur durch qualifiziertes Fachpersonal
• Einhaltung aller relevanten Sicherheitsvorschriften erforderlich

Lieferumfang:

• EPC16 Nockenschaltwerk
• Bedienungsanleitung
• Installationszubehör

Hinweis: Irrtümer und technische Änderungen vorbehalten.
Typ: EPC16BT 230V 50-60Hz
