Zander Aachen 585470 Kupplung WGK, 28mm lang, 2 Klemmschraube M3
|
auf Anfrage |
|
| Lieferzeit auf Anfrageinfo_outline | |
| Lieske-Nr.: | 442649 |
|---|---|
| Hersteller-Nr.: | 585470 |
| Gewicht: | 0.07 kg |
Produktinformationen zu Zander Aachen 585470:
Beschreibung:

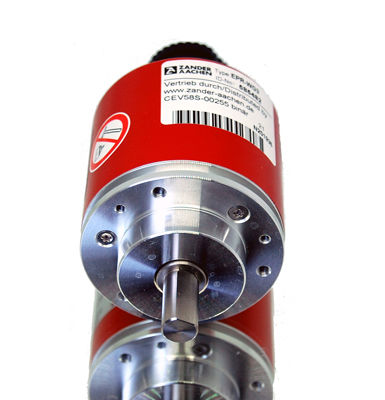

Der EPR-WG ist ein robuster, absoluter Singleturn-Drehgeber, ideal für den Einsatz mit speicherprogrammierbaren Programmschaltwerken wie EPR16, EPR48, EPC16 und EPC48. Durch die optoelektronische, berührungsfreie Abtastung und die mechanisch stabile Konstruktion eignet sich der Drehgeber auch für Anwendungen mit hohen Anforderungen an Belastbarkeit und Drehzahl.Merkmale:
- Auflösung: 360 bzw. 1000 Schritte pro Umdrehung
- Unterstützte Codes: Binär- oder Gray-Excess-76-Code
- Gegentakt-Ausgänge
- Kurzschlussfeste und verpolsichere Ausgänge
- Drehrichtung umkehrbar (mit Adapterkabel 585738, ab Baujahr 2020 erforderlich)
- Direkter Anschluss an EPR/EPC-Steuerungen
- Mechanisch hoch belastbare Konstruktion
- Axialer oder radialer Steckanschluss verfügbar
Technische Daten:
- Versorgungsspannung: +10 bis +24V
- Ausgangssignale: Kurzschlussfest und verpolsicher
- Mechanische Belastbarkeit: Geeignet für hohe Drehzahlen
- Abtastung: Optoelektronisch, berührungsfrei und verschleißfrei
Steckerbelegung und Kabelfarben:
| Pin (12-pol) | Pin (17-pol) | Pin (25-pol) | Signal | Kabelfarbe |
|------------------|------------------|------------------|------------|-------------------|
| 1 | 17 | 1,14 | 0V | Blau |
| 2 | 1 | 2,20 | G0 | Braun |
| 3 | 2 | 15,21 | G1 | Grün |
| 4 | 3 | 3,22 | G2 | Schwarz |
| 5 | 4 | 16,23 | G3 | Grau |
| 6 | 5 | 4,24 | G4 | Weiß |
| 7 | 6 | 17,25 | G5 | Rosa |
| 8 | 16 | 13,25 | +10..24V | Rot |
| 9 | 7 | 5,26 | G6 | Violett |
| 10 | 8 | 18,27 | G7 | Rot/Blau |
| 11 | 9 | 6,28 | G8 | Gelb |
| - | 10 | 19,29 | Grau/Rosa | Grau/Rosa |
| 12* | - | 10 | Vor/Rück | Grau/Rosa |
| Gehäuse | Schirm | | Schirm | |
Hinweise zur Montage:
- Montage an der Frontseite mit 3 Schrauben M4
- Verwendung einer geeigneten Membrankupplung zur Verbindung der Welle (siehe Zubehör)
- Schutzmaßnahmen gegen: - Elektrostatische Entladungen
- Geschirmte Verbindungskabel in verschiedenen Längen mit beidseitigen Steckanschlüssen (siehe Bestellnummern)
- Adapterkabel für Drehrichtungsumkehr (Bestell-Nr. 585738)
- Übermäßige mechanische Kräfte auf die Welle
- Schläge, Stöße und Vibrationen
- Extreme Temperaturen und chemische Flüssigkeiten
Hinweis:
Ab Baujahr 2020 kann die Drehrichtung nicht mehr durch eine Steckbrücke am Gerät geändert werden. Die Drehrichtungsumkehr ist jedoch über das Adapterkabel 585738 möglich.Optionales Zubehör:
Lieferumfang:
- Drehgeber EPR-WG (mit axialem oder radialem Anschluss)
- Montageanleitung
- Bestellbare Verbindungskabel und Adapter
Einsatzgebiete:
Ideal für Verarbeitungsmaschinen, Verpackungsmaschinen, Etikettieranlagen, Werkzeugmaschinen und andere industrielle Anwendungen.Typ: Kupplung WGK, 28mm lang
