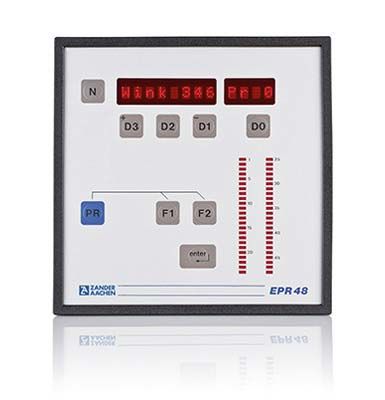

Zander Aachen 585700 EPR48 48 Ausgang 230V 50-60Hz, elektron. Programmschaltwerk

Beschreibung:

Das EPR48 ist ein hochmodernes, speicherprogrammierbares Nockenschaltwerk der Oberklasse, ausgestattet mit einem leistungsfähigen 16-Bit-Prozessorsystem. Es ermöglicht die vollelektronische Steuerung von Bewegungsabläufen an Verarbeitungsmaschinen und Anlagen und bietet umfangreiche Programmier- und Optimierungsfunktionen.

Merkmale:

• Schutzart: Frontseitig spritzwasser- und staubgeschützt gemäß IP65
• Drehgeberanschluss: Bis zu 1000 U/min
• Totzeitkompensation: Vollautomatisch in drei Betriebsarten
• Optimierung: Programmänderungen und Schaltpunktkorrektur im laufenden Betrieb
• Programmspeicher: Zugriff auf bis zu 32 Programme gleichzeitig
• Steuerung & Bedienung: Integriertes Bedienerterminal mit Klartextanzeige
• Schnittstellen: PC, SPS, BDE-Anschluss möglich
• Programmierbarkeit: Nach Ablaufdiagramm, in verschiedenen Sprachen konfigurierbar

Funktionalitäten:

• Programmierfreundlichkeit:
- Klartextdialogführung für einfache und intuitive Programmierung
- 9 Tasten mit eindeutigen Funktionen ohne komplizierte Doppelbelegungen

• Echtzeitbetrieb:
- Echtzeit-Multitasking-Betriebssystem ohne feste Zykluszeiten
- Schnelle und flexible Schaltmöglichkeiten für jeden Ausgang

• Prozessdatenanzeige:
- Darstellung von Maschinengeschwindigkeit, Position und Winkel auf der Klartextanzeige
- Konfigurierbare Anzeigeeinheiten (z. B. m, mm, inch)

• Schaltpunkte:
- Statische Winkel- und Schaltpunktkorrekturen für präzise Steuerungen

• Totzeitkompensation:
- Automatische Anpassung der mechanischen Verzögerung der Stellglieder
- Separate Totzeitwerte für Ein- und Ausschaltpunkte, Eingabe in Millisekunden


Technische Daten:

• Ausgänge: 48 digitale Schaltausgänge
• Programmspeicher: Bis zu 32 vollständige Programme speicherbar und abrufbar
• Kommunikation: Serielle Schnittstelle für PC, SPS und Maschinenintegration

Montage & Bauweise:

• Kompaktes Schalttafeleinbaugehäuse mit modularer Elektronik auf Europakarten
• Robuste Druckpunkt-Folientastatur, resistent gegen Schmutz und Feuchtigkeit
• Austauschbare Komponenten für einfache Wartung

Anwendungsbereiche:

Ideal für Verpackungsmaschinen, Fertigungsanlagen und hochpräzise Verarbeitungsmaschinen, bei denen Geschwindigkeit, Flexibilität und Benutzerfreundlichkeit entscheidend sind.

Lieferumfang:

• EPR48 Programmschaltwerk
• Installations- und Bedienungsanleitung
• Optional: Zubehör für Schnittstellenintegration und Prozessdatenausgabe

*Hinweis: Optimieren Sie Ihre Anlagenleistung und Steuerungsgenauigkeit mit dem EPR48!
Typ: EPR48 48 Ausg. 230V 50-60Hz
