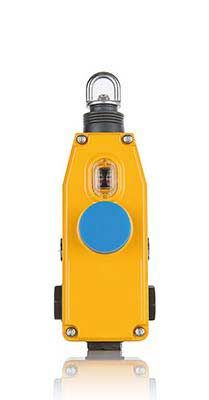

Zander Aachen 940020 ZLM Seilzugschalter 50m, 3NC, 1NO, E-Stop

Produktbeschreibung:

Die Seilzug-Notschalter der Serien ZLM, ZLS und ZL2S wurden speziell für die Absicherung von ausgedehnten Maschinen und Anlagen entwickelt, die nicht durch Schutztüren gesichert werden können. Mit diesen Schaltern kann ein Not-Halt-Signal von jedem Punkt des Seils entlang der Maschine ausgelöst werden. Sie bieten zuverlässige Sicherheit durch Schlaffseil- und Seilrissüberwachung, ergänzt durch eine manuelle Rückstellung in die Ausgangsposition.

Eine gut sichtbare LED zeigt den Schaltzustand an, während ein optionaler Not-Halt-Taster auf beiden Seiten des Schalters zusätzliche Sicherheit bietet. Die Schalter sind in robusten Metallgehäusen (IP67) oder in einer Edelstahlausführung (IP69K) für besonders anspruchsvolle Umgebungen erhältlich.

Hauptmerkmale:

• Not-Halt-Funktion über die gesamte Seillänge
• Schlaffseil- und Seilrissüberwachung
• Verriegelung in der Abschaltstellung, Rückstellen nur per Reset-Taste bei korrekter Seilspannung möglich
• Integrierte Statusanzeige (gezogen, schlaff, korrekte Spannung)
• Robustes Metallgehäuse (IP67) oder Edelstahlgehäuse (IP69K)
• Maximale Seillänge:
- ZLM / ZLMS: bis zu 30 m
- ZLS: bis zu 60 m
- ZLSE: bis zu 80 m
- ZL2S: bis zu 100 m auf jeder Seite

• Optionaler Not-Halt-Taster links oder rechts montierbar (ZLS / ZLSE)
• Sicherheitsstufe: Bis PL e, Kat. 4, SILCL 3 gemäß DIN EN 13949-1 und ISO 62061

Technische Daten:

• Max. Zuglänge: Bis zu 300 mm
• Auslösezugkraft: < 125 N
• Kontakte: 3 Sicherheits-Öffner, 1 Schließer
• Schutzarten:
-(IP67 für ZLM, ZLS, ZL2S
- IP69K für ZLMS, ZLSE, ZL2SE

• Befestigung: 2 bzw. 4 M5-Schrauben (Anzugsmoment 4 Nm)
• Seillänge: Bis zu 100 m, abhängig von Temperaturänderungen
• Zusätzliche Hinweise:
- Seilspannung durch ZTK / ZTKE einstellen
- Augenschrauben alle 3 m, zusätzlich 500 mm vor jedem Schalter
- Nur eine Seilumlenkung bei Spannfederverwendung zulässig


Lieferumfang:

• 1x Seilzug-Notschalter (Modell nach Auswahl: ZLM, ZLS, ZL2S, ZLMS, ZLSE oder ZL2SE)
• Montageanleitung

Anwendungsbereiche:

• Großflächige Maschinen und Anlagen
• Förderanlagen
• Produktionslinien ohne Schutztüren

Montagehinweise:

• Seil alle 3 m durch Augenschrauben führen, mit einer zusätzlichen Augenschraube 500 mm vor jedem Schalter.
• Seilspannsystem ZTK / ZTKE für optimale Spannung nutzen, grüne Markierung im Anzeigefenster prüfen.
• Auslösefunktion vor Inbetriebnahme durch Zug am Seil prüfen.

Hinweis:

Für Seillängen bis zu 30 m (ZLM / ZLMS), 60 m (ZLS), 80 m (ZLSE) oder 100 m (ZL2S) kann statt eines zweiten Schalters eine Spannfeder eingesetzt werden.
Typ: ZLM Seilzugschalter 50m
