ALLDAQ ADQ-422-PXI
/ PXI-Strom- und Spannungs-Messkarte (±100A/±750V) content_copy

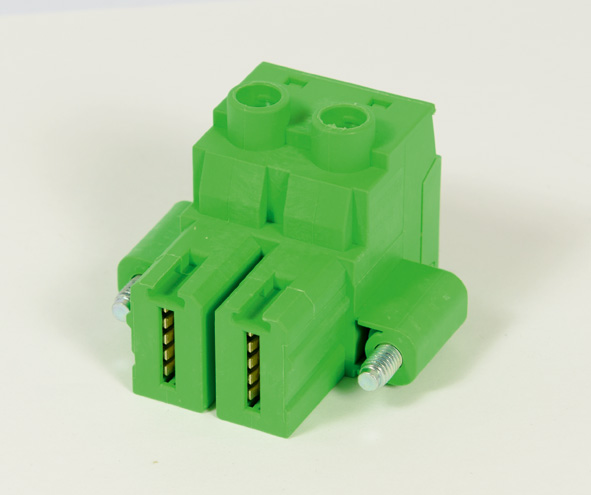

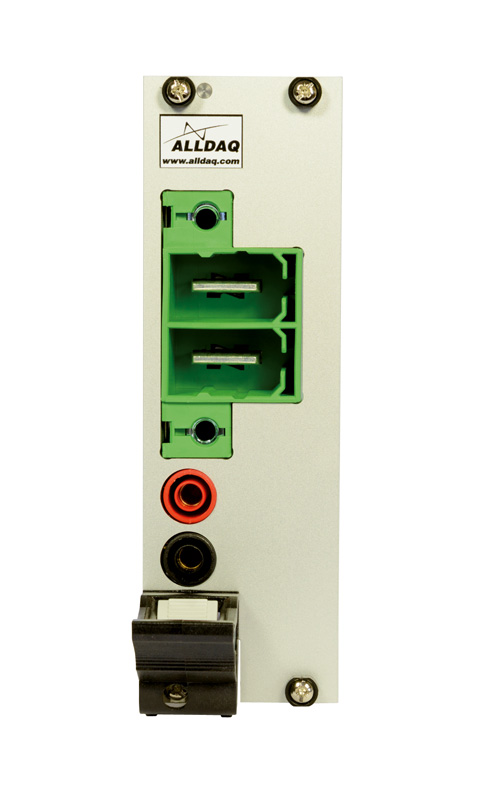

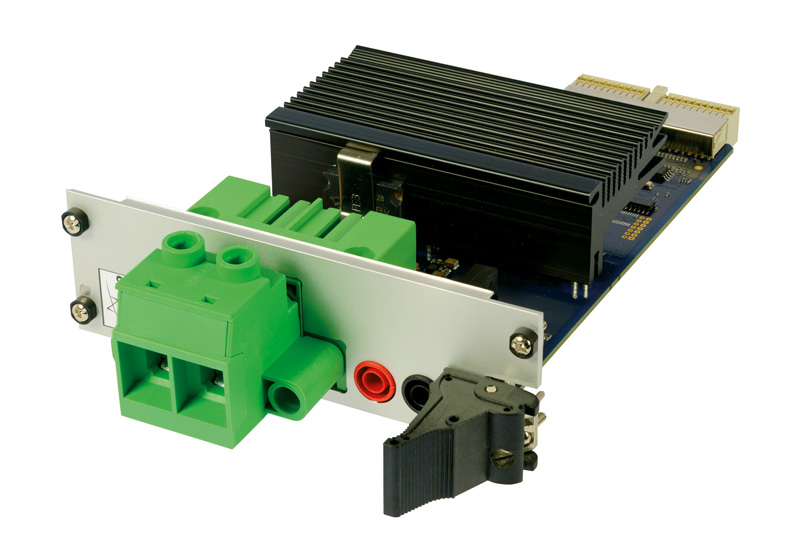

Strommessung bis ±100 A, Spannungsmessung bis ±750 V - ideal für Anwendungen im Bereich E-Mobilität! Die ADQ-422 ist eine CompactPCI-Karte mit ­einem isolierten Strommesskanal bis ±100 A und einem isolierten Spannungsmesskanal bis ±750 V. Zur Leistungsmessung können die Kanäle auch synchron gestartet werden. Ein isolierter, volldifferentieller Strommesskanal mit Phoenix-Klemmen. Shuntbasierende (RS = 1 mΩ) Messung bis ±100 A Ein isolierter, volldifferentieller Spannungsmesskanal bis ±750 V mit 4 mm Buchsen (Berührungsschutz nach CAT III) Synchronstart beider Kanäle zur Leistungsmessung Strom- und Spannungskanal untereinander und gegenüber ­PC-Masse isoliert bis 700 V (permanent) Zwei isolierte Triggereingänge (+5 V TTL-Pegel) Hochpräziser 24 bit A/D-Wandler bis 1,5 MS/s Möglichkeit zur Mittelwertbildung mit digitaler Filterstufe Signalrauschabstand bis -140 dB Sicherheitsabschaltung des Spannungskanals bei ±845 V Bei Überlastung wird ein Interrupt an den PC gesendet und es besteht die Möglichkeit je Kanal einen Alarm-Ausgang (Typ: Open-Collector) zur Aktivierung einer externen Abschaltvorrichtung anzusteuern Alarm-Ausgänge und Triggereingänge mit gemeinsamer Isolierung über Zusatzslotblech mit 9-pol. Sub-D-Buchse zugänglich Software-Unterstützung Treiber für Windows 10/8.1/8/7 (32/64 bit) Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien Virtual Instruments (VIs) für LabVIEW™ MATLAB®-Schnittstelle mit Beispielen und Hilfedatei Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkks-akkreditierten Prüflabors zusammen. Sprechen Sie mit uns!
