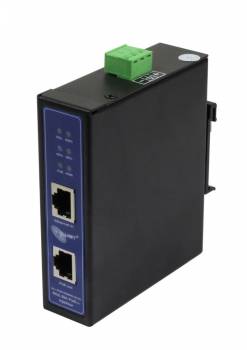

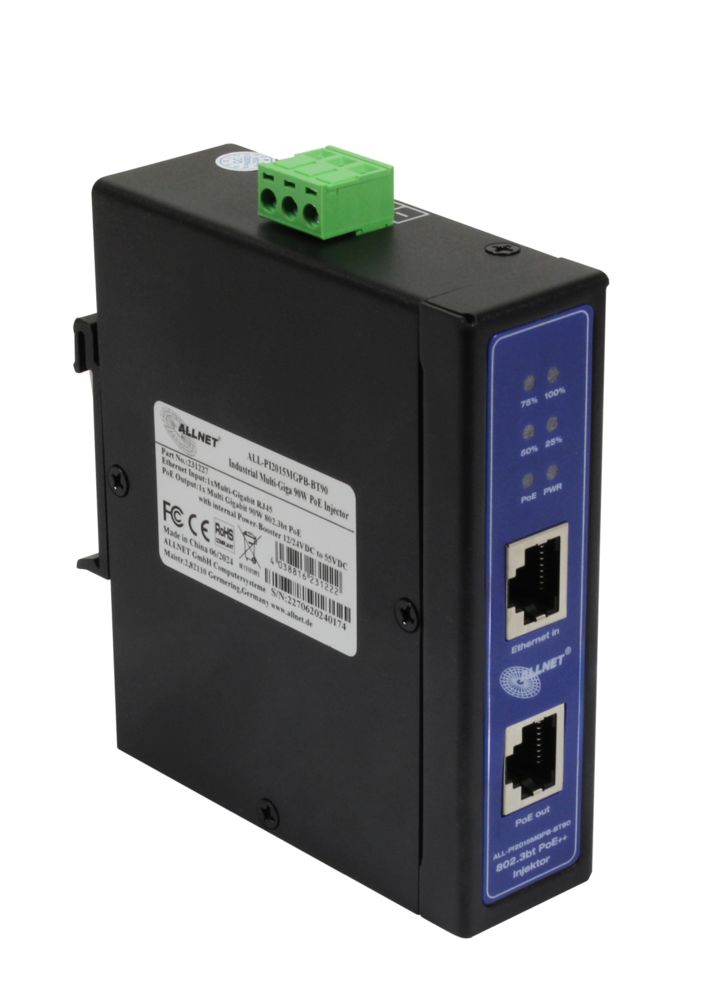

PoE Injektor Industrial MultiGigabit • PoE BT mit Power-Booster (15,4W/30W/90W) • DIN • ALLNET PoE Injektor Metallgehäuse • ALL-PI2015MGPB-BT90 content_copy

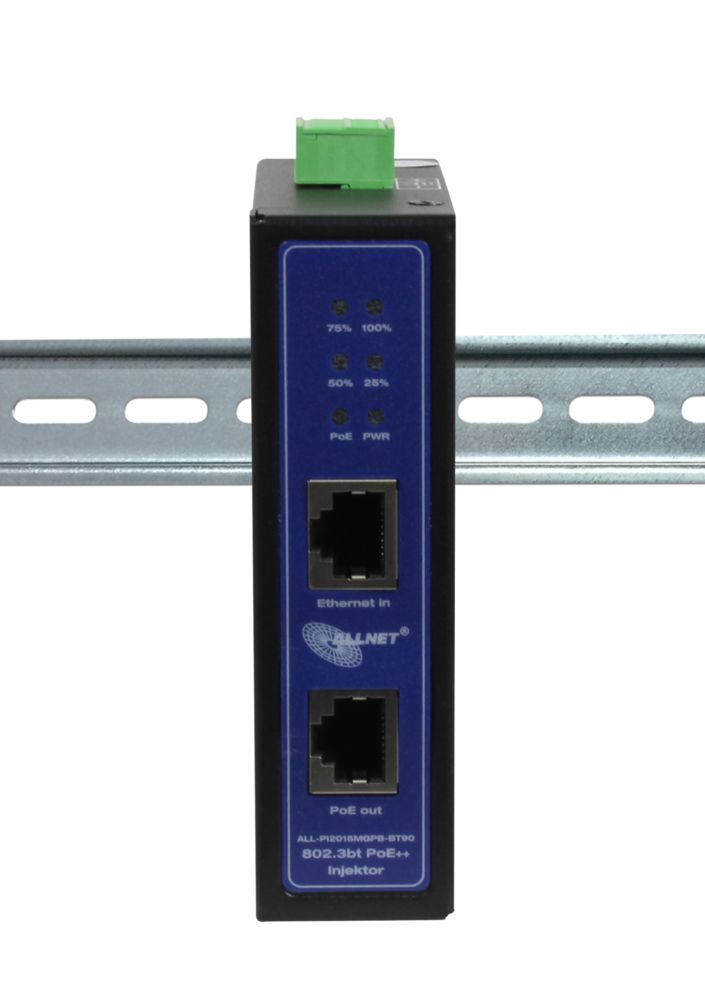

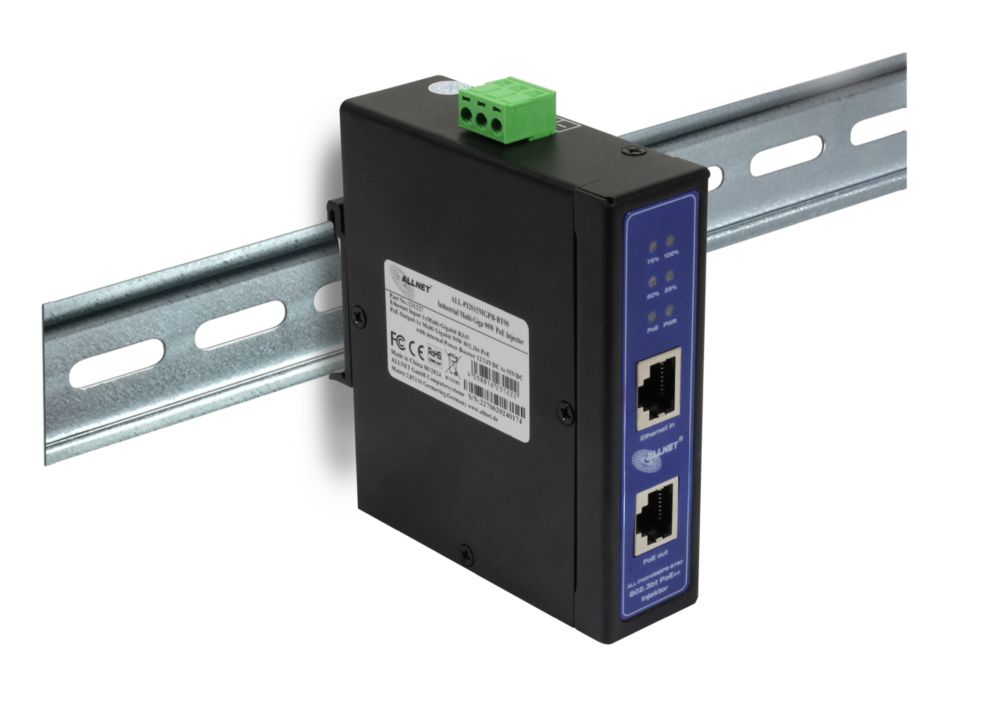

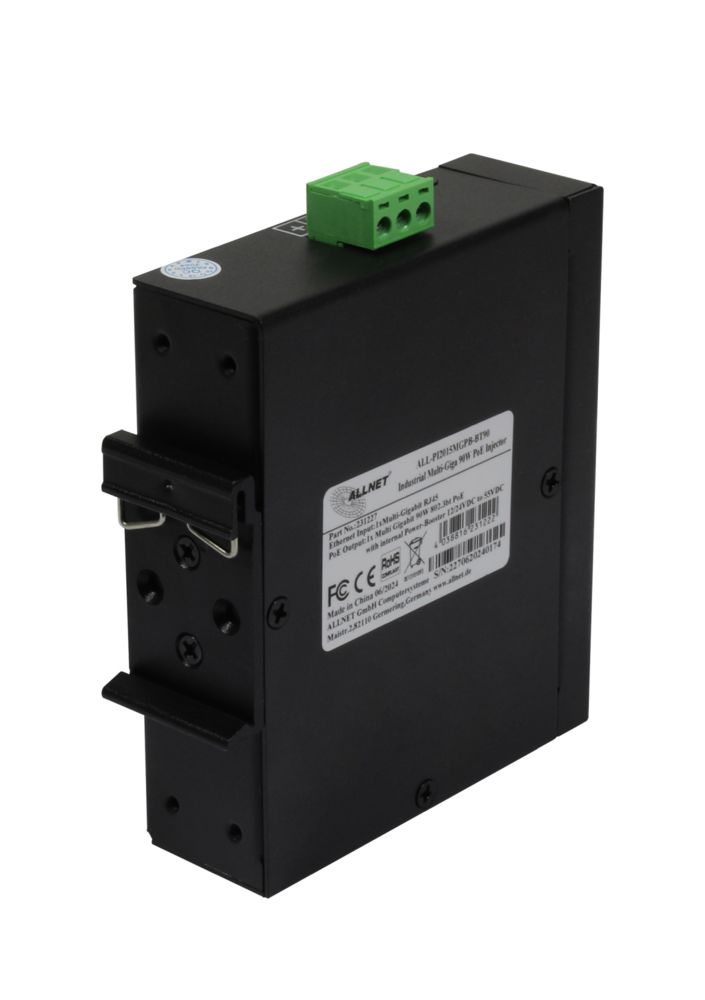

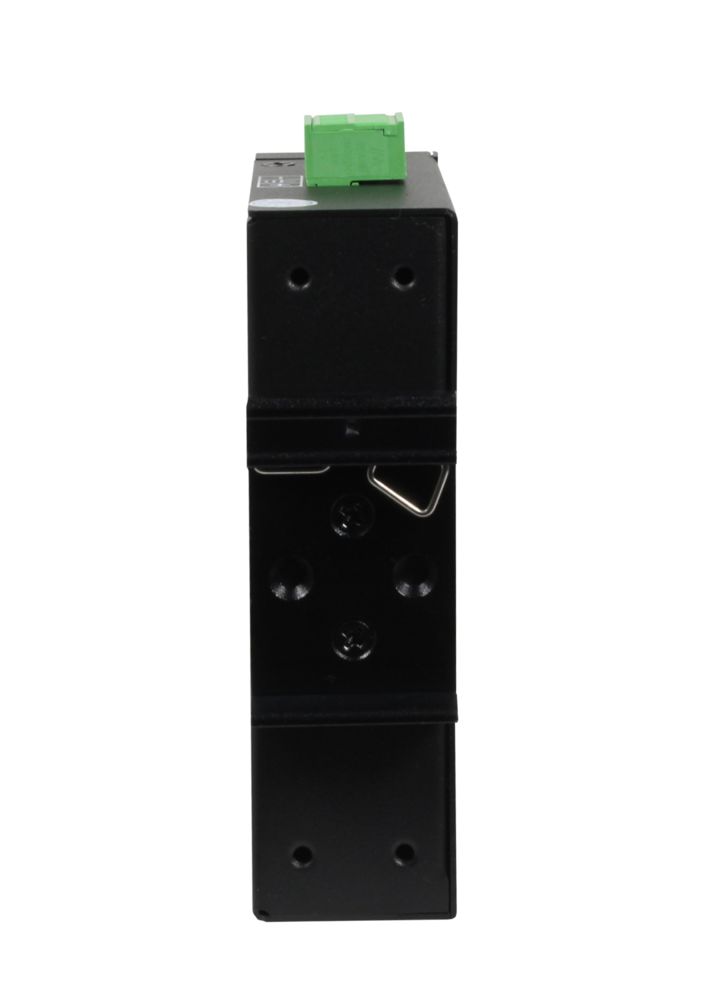

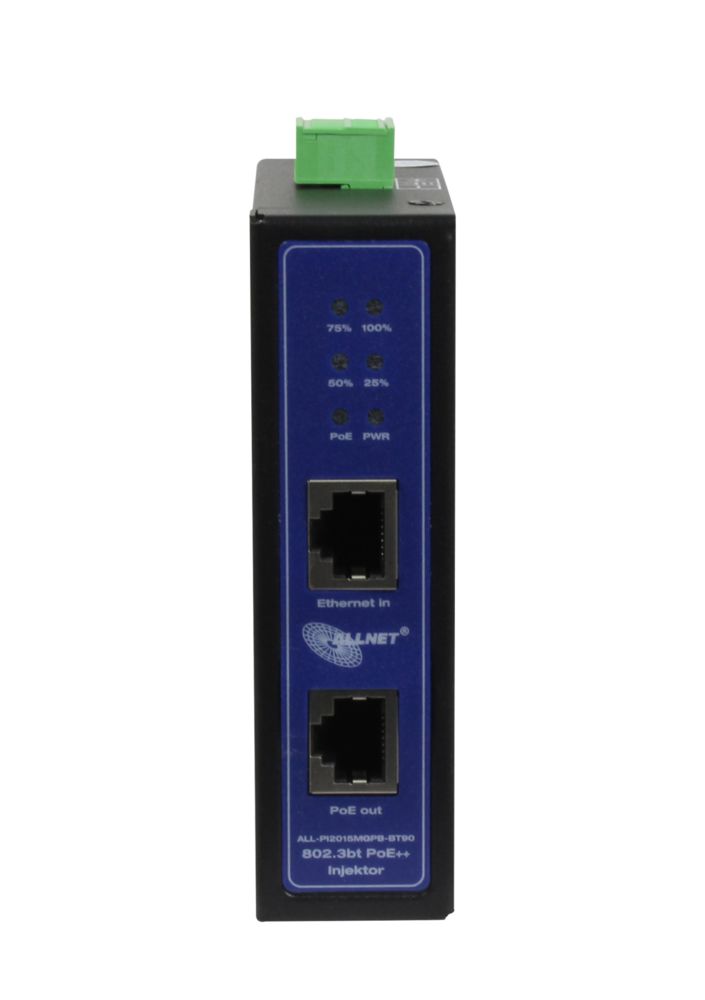

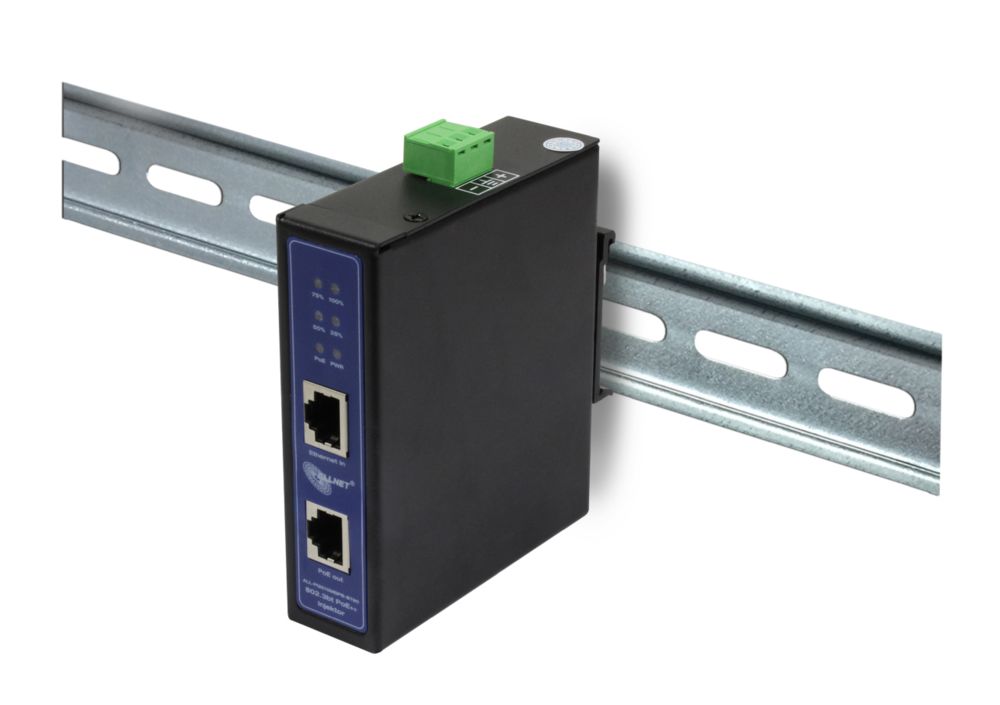

Industry-Electronics PoE Injektor Industrial MultiGigabit • PoE BT mit Power-Booster (15,4W/30W/90W) • DIN • Industry-Electronics PoE Injektor Metallgehäuse • ALL-PI2015MGPB-BT90 Highlights: Unterstützt 1x10M/100M/1G/2.5G/5G/10GBase-T Ethernet Dateneingang RJ45 Port +1xDC12-57V Eingang Stromanschluss+1x10M/100M/1G/2.5G/5G/10GBase-T PoE PSE Ausgang RJ45 Port Erfüllt den IEEE 802.3af/at/bt PoE/PoE+/PoE++ PSE Standard Unterstützt PoE-Leistung bis zu 90 Watt für PoE++ Port Automatische Erkennung von IEEE 802.3af/at/bt PoE/PoE+/PoE++ End-Span/Mid-Span-konformen PD-Geräten, die Geräte vor Beschädigung durch falsche Installation schützen können LED-Anzeigen überwachen den Status der gesamten PoE-Nutzung in Echtzeit Fernspeisung bis zu 100m Unterstützt 12~57VDC Stromeingang mit integriertem Power Booster IP30 schlankes Metallgehäuse Stabiles Design für DIN-Schiene oder Wandmontage Unterstützt 6KV Überspannungs- und ESD-Schutz -40 bis +80°C Betriebstemperatur Der Industry-Electronics ALL-PI2015MGPB-BT90 ist ein industrieller Single-Port 802.3bt PoE++ Injektor, der über Ethernet-Kabel eine maximale Ausgangsleistung von bis zu 90 Watt liefert. Er verfügt über zwei 10M/100M/1G/2.5G/5G/10GBase-T RJ45-Kupferschnittstellen, die die Übertragung großer Datenmengen ermöglichen. Der ALL-PI2015MGPB-BT90 unterstützt den IEEE 802.3bt-Standard und liefert Strom über alle vier Paare eines Standard-Cat-Kabels, im Gegensatz zu herkömmlichen 2-paarigen verdrillten UTP-Kabeln. Dies kann entweder im End-Span (Pins 1, 2, 3 und 6) oder Mid-Span (Pins 4, 5, 7 und 8) erfolgen und ermöglicht eine Stromversorgung von bis zu 90 Watt. Der Injektor ist abwärtskompatibel mit den PoE-Standards 802.3af/at, was den flexiblen Einsatz von Standard- und Hochleistungsgeräten erlaubt. Dadurch können sowohl Daten als auch Strom über ein Ethernet-Kabel auf Distanzen von bis zu 100 Metern übertragen werden. Ein integrierter Power Booster bzw. Step-Up-Konverter bietet einen flexiblen Stromeingang von 12VDC bis 57VDC und kann am PoE-Ausgang 48~55VDC bereitstellen. Dadurch kann der Injektor auch in speziellen Fällen eingesetzt werden, in denen nur 12VDC oder 24VDC verfügbar sind. Der ALL-PI2015MGPB-BT90 erleichtert die Installation von Sicherheits-IP-Kameras und drahtlosen Access Points, da er die Notwendigkeit von Steckdosen und zusätzlicher AC-Verkabelung eliminiert. Dies reduziert die Anzahl der erforderlichen Kabel, macht Steckdosen an schwer zugänglichen Orten überflüssig und verkürzt die Installationszeit erheblich. Anwendung: Installations: DIN-Schienen-Installation Dieses Produkt kann auf einer DIN-Schiene installiert werden. Die Installationsschritte sind wie folgt: Installation an einer Wandhalterung Dieses Produkt kann auch an einer Wandhalterung installiert werden. Die Installationsschritte sind wie folgt: Dimmension: Technische Einzelheiten: Modell ALL-PI2015MGPB-BT90 Standards IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit-Ethernet IEEE 802.3bz 2.5G/5GBase-T IEEE 802.3an 10GBase-T IEEE802.3x Flusskontrolle IEEE 802.3af Stromversorgung über Ethernet IEEE 802.3at Stromübertragung über Ethernet Plus IEEE 802.3bt Typ 4 Power over Ethernet Plus Ports Ethernet in:1x10M/100M/1G/2.5G/5G/10GBase-T RJ45 PoE-Ausgang: 1x10M/100M/1G/2.5G/5G/10GBase-TX PoE++ PSE RJ45 Stromeingang:1x12~57VDC,Max 10A(3 Pin Terminal Block) Booster-Wirkungsgrad:85%-97% Netzwerkkabel Twisted-Pair-Kabel bis zu 100 Meter 10BASE-T: 4-pair UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4-paarig UTP Cat. 5, 5e, 6, 6A 1G/2.5G: 4-paarig UTP Kat. 5e/Kat. 6/Kat. 6A/Kat. 7 5G: 4 Paare UTP Kat. 6/Kat. 6A/Kat. 7 10G: 4-Paar-UTP Kat. 6A/Kat. 7 PoE-Beschreibung PoE Standard:IEEE802.3af/at/bt PoE/PoE+/PoE++ PSE PoE Pin Belegung:1/2/4/5+,3/6/7/8-(4-Pair) Endspan und Midspan PoE Ausgangsleistung:Max 90W(DC52-57V,1.73A) LED-Anzeige PWR: Leuchtet auf, um anzuzeigen, dass der Injektor normal startet, wenn die Eingangsspannung der Stromversorgung innerhalb von 12~57VDC liegt, leuchtet diese Anzeige dauerhaft auf. PoE:Leuchtet, um anzuzeigen, dass der Injektor PoE normal arbeiten kann, für ALL-PI2015MGPB-BT90, wenn die Eingangsspannung der Stromversorgung innerhalb von 12~57VDC liegt, leuchtet diese Anzeige dauerhaft 25%,50%,75%,100% (PoE Power Usage Indicator): 25%: Aus, um anzuzeigen, dass der PoE-Stromverbrauch weniger als 25% beträgt, blinkt, um anzuzeigen, dass der PoE-Stromverbrauch zwischen 0-24% liegt, leuchtet, um anzuzeigen, dass der PoE-Stromverbrauch mehr als 25% beträgt 50%:blinkt, um anzuzeigen, dass der PoE-Stromverbrauch etwa 26-49% beträgt, leuchtet, um anzuzeigen, dass der PoE-Stromverbrauch mehr als 50% beträgt 75%:blinkt, um anzuzeigen, dass der PoE-Stromverbrauch ca. 51-74% beträgt, leuchtet, um anzuzeigen, dass der PoE-Stromverbrauch mehr als 75% beträgt 100%:blinkt, um anzuzeigen, dass der PoE-Stromverbrauch bei 76-99% liegt, leuchtet, um anzuzeigen, dass der PoE-Stromverbrauch am höchsten ist Mechanisch Gehäuse: IP30 Metallgehäuse in schlanker Ausführung Kühlungsart: Natürliche Kühlung, lüfterloses Design Abmessungen: 110x98x31mm(LxBxH) Gewicht/Gewicht: 0.35Kg/0.46Kg Installation:DIN-Hutschiene/Wandmontage Schutz 6KV 8/20u Lichtschutz 6KV ESD-Schutz Unterspannungs-, Überspannungs-, Überstrom- und Kurzschlussschutz Umgebung Arbeitstemperatur: -40°C bis +80°C Lagerungstemperatur: -40°C bis +85°C Luftfeuchtigkeit bei der Arbeit: 10%~90% (nicht kondensierend) Lagerung Luftfeuchtigkeit: 5% ~ 90% (nicht kondensierend) MTBF 100.000 Stunden

Technische Daten
Gehäuse	Metall
Extra Features Injector	Power Booster
Geschwindigkeit Injektor	2.5G (2500Mbit/s)
PoE Leistung	90
Einsatzbereich Display	Industrie
PoE Standard	IEEE802.3af

---
