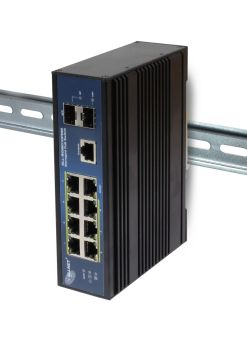

Allnet ALL-SGI8010PDM Switch industrial full managed Layer2+ 10 Port GbE • PoE Budget 69W (BT) / 210 (DC) • 7x PoE at • 2x SFP • 1x GbE PD • lüfterlos, IP40 • content_copy

Highlights: 7 x 10/100/1000M RJ45 PoE Anschlüsse (IEEE802.3af/at, bis zu 30W) 1 x Gigabit PoE PD Eingangsanschluss (IEEE802.3af/at/bt, bis zu 90W) PoE Budget for PoE Input: 70W max PoE Budget for DC input: 210W max. 2 x Gigabit SFP-Glasfaser-Uplink-Steckplätze 20Gbps Switching-Kapazität Verwalteter Layer-2-Industrieswitch Weiter Betriebstemperaturbereich: -40°C bis +75°C 6KV Überspannungsschutz 8KV Kontakt / 15KV Luft ESD-Schutz Industrielles lüfterloses Aluminiumgehäuse Wand- und Tischmontage möglich Industry-Electronics ALL-SGI8010PDM Industriell verwalteter Gigabit PoE Switch Der Industry-Electronics ALL-SGI8010PDM ist ein leistungsstarker und zuverlässiger industrieller Managed Gigabit PoE Switch, der für anspruchsvolle Netzwerkumgebungen entwickelt wurde. Ausgestattet mit 7 Gigabit PoE Ports, 1 Gigabit PoE PD Uplink Port und 2 Gigabit SFP Glasfaser Uplinks, bietet dieser Switch flexible Konnektivität für industrielle Automatisierung, IP Überwachung, Smart City Infrastruktur und Netzwerk Backbone Anwendungen. Der Switch unterstützt IEEE 802.3af/at PoE mit einer Ausgangsleistung von bis zu 30 W pro PoE-Port und verfügt über einen fortschrittlichen 90-W-PoE-PD-Eingangsport, der mit den IEEE 802.3af/at/bt-Standards konform ist. Dadurch kann das Gerät selbst über PoE++ mit Strom versorgt werden, was Installationen an Standorten vereinfacht, an denen nur eine begrenzte oder keine lokale Stromversorgung verfügbar ist. Der ALL-SGI8010PDM wurde für raue Industrieumgebungen entwickelt und bietet hervorragenden Schutz gegen elektrische Störungen und instabile Stromversorgungsbedingungen. Mit 6KV Überspannungsschutz und 8KV Kontakt- / 15KV Luft-ESD-Schutz gewährleistet der Switch einen stabilen Betrieb auch in elektrisch lauten Umgebungen wie Fabriken, Außeninstallationen und Transportsystemen. Das robuste Aluminiumgehäuse, das lüfterlose Industriedesign und der weite Betriebstemperaturbereich von -40°C bis +75°C garantieren langfristige Zuverlässigkeit unter extremen Bedingungen. Das kompakte Gehäuse unterstützt sowohl die Tisch- als auch die Wandmontage und macht den Einsatz einfach und flexibel. Erweiterte Layer-2-Management-Funktionen Der ALL-SGI8010PDM verfügt über umfassende Layer-2-Managementfunktionen für die professionelle Netzwerkverwaltung und -optimierung: VLAN-Unterstützung für sichere Netzwerksegmentierung QoS (Quality of Service) für die Priorisierung des Datenverkehrs MSTP Spanning Tree Unterstützung für Loop Prevention und Redundanz IGMP Snooping / Multicast-Verwaltung Port-Management und Bandbreitenkontrolle Umfassende PoE-Management-Funktionen Industrielle Netzwerkanwendungen Der Industrie-Switch ist ideal geeignet für: Industrielle Automatisierungsnetzwerke IP-Überwachungs- und Sicherheitssysteme Fabrik- und Lagernetzwerke Transport- und Eisenbahnsysteme PoE-Installationen im Außenbereich Smart-City-Infrastruktur Glasfaser-Uplink-Edge-Vernetzung Technical Details: Item Power Powersupply AC powersupply Range of voltage DC48V~57V Consumption Self-consumption&lt20W PoE Budget for PoE Input: 70W max PoE Budget for DC input: 210W max. Ethernet ports parameter Ethernetports parameter 1~7ports:10/100/1000Base-T30WPoERJ45(30W,IEEE802.3af/at) 8port:1*10/100/1000MPDport(90W,IEEE802.3af/at/bt)9~10ports : 1000M SFP slots Consoleport RJ45toserialport(38400,8,N,1) Resetkey Shortpressrestart,&gt5spressrecoverytodefault Cable and distance Usecat5e/6,100mmax. Switch parameter Standard IEEE802.3,IEEE802.3u,IEEE802.3z Switch fabric 20Gbps Thoughput 14.88Mpps Buffer 1M MAC addresstable 8K Indicator Power 2*red ALM 1*red Uplink9~10 Green: LEDs indicate Link/Act Downlink1~8 Green: LEDs indicate Link/Act, yellow: LEDs indicate PoE Protection Surge 6KV,standard:IEC61000-4-5 ESD 8KV:contact/15KV:air, standard:IEC61000-4-2 Enviroment Workingtemperature -40°C ~ 75°C Storage temperature -40°C~85°C Humidity 0~95%(No condensation) Structure Dimension(L×W×H) 165mm×115mm×50mm Material Aluminum Color Black Net-weight 1kg ITEM Web CLI System configuration System date time SNTP Enable/Disable Yes Yes User Management \\ Apply/Delete Yes Yes Safe Management http Enable/Disable Yes Yes SNMP Enable/Disable Yes Yes telnet Enable/Disable Yes SSH Enable/Disable Yes Configuration file \\ Upload/Download Yes Yes \\ Save/Delete Yes Yes Firmware file \\ Upload Yes Yes System \\ Reboot/Reboot Factory Yes Yes Port configuration Common Admin Status Up/Down Yes Yes Speed Auto Yes Yes Full-1000 Mbps Yes Yes Full-100 Mbps Yes Yes Half-100 Mbps Yes Yes Full-10 Mbps Yes Yes Half-10 Mbps Yes Yes Flow control \\ On/Off Yes Yes Storm constrain Action Block Yes Shutdown Yes Broadcast Min-rate | Max-rate 1~1488100pps Yes Enable Log Yes Trap Yes Interval 6~180s Yes Multicast Min-rate | Max-rate 1~1488100pps Yes Unicast Min-rate | Max-rate 1~1488100pps Yes Strom control Broadcast(1~1024000kbps) On/Off Yes Yes Multicast(1~1024000kbps) On/Off Yes Yes DLF(1~1024000kbps) On/Off Yes Yes Rate limit TX 1~1024000kbps/Off Yes Yes RX 1~1024000kbps/Off Yes Yes Protected Port / Yes/No Yes Yes Learn Limit MAC Address 0~8191 Yes Yes Port trunk Trunk Group Create/Delete Yes Yes Member Port Add/Delete Yes Yes Trunk Method Src-mac Yes Yes Dst-mac Yes Yes Src-dst-mac Yes Yes Src-ip Yes Yes Dst-ip Yes Yes Src-dst-ip Yes Yes Port Mirror Mirror Port / Yes Yes Mirrored Port / Yes Yes Mirror Direction Receive Yes Yes Transmit Yes Yes Both Yes Yes Not_receive Yes Yes Not_transmit Yes Yes Neither Yes Yes DHCP DHCP client Enable Yes Release Yes Renew Yes DHCP Snooping / Yes IP IGMP Snooping Mrouter VLAN(1~4094) Yes MAC-bind IP Address MAC Address Yes IP-subnet-vlan IP Address | Mask VLAN 1~4094 Yes Yes LACP Port Priority 1~65535 Yes Timeout Long Yes Short Yes LLDP Admin Status Disable Yes TX Yes RX Yes TXRX Yes Enable / Yes Check-change-interval 1~30 Yes Management Address IP Address Yes Tlv-enable Dot1-tlv Yes Dot3-tlv Yes Med-tlv Yes Loopback detection Enable / Yes Resume / Yes Resume Mode Automation Yes Manual Yes Shutdown Mode No Shutdown Yes Shutdown Yes MAC VLAN MAC Address VLAN 1~4094 Yes VLAN-mapping VLAN(1~4094) Map-vlan(1~4094) Yes Voice VLAN VLAN ID(1~4094) Enable/Disable Yes Qos Map-queue(0~7) Remark-dscp(0~63) Yes Mvr-interface Enable/Disable / Yes OAM Enable / Yes Loopback / Yes Mode Active Yes Passive Yes QinQ Customer / Yes Outer-vid(1~4094) Inner-vid(VLAN ID) Yes Tpid / Yes Uplink / Yes Udld Aggressive / Yes Port / Yes Jumbo Frame 1523~16383bytes Yes DDM Information / / Yes Yes MAC MAC Binding Select-all/Apply/Dele te Yes Yes MAC Auto Binding Select-all/Apply Yes Yes MAC Filter Select-all/Apply/Dele te Yes Yes MAC Auto Filter Select-all/Apply Yes Yes Bridge Acquire / Yes Address MAC(HHHH.HHHH. HHHH) Discard/Forward Yes Ageing-time 10~1000000s Yes Unregistered Multicast Discard/Forward Yes VLAN configuration VLAN 2~4094 Apply/Delete Yes Yes VLAN Port Mode Access Yes Yes Trunk Yes Yes Hybrid Yes Yes Port Members Default VLAN(p) Yes Yes Tagged Member(t) Yes Yes Untagged Member(u) Yes Yes UnMember Yes Yes SNMP configuration SNMP community Community Name Apply/Delete Yes Yes Read Only Apply/Delete Yes Yes Read Write Apply/Delete Yes Yes TRAP Target SNMP Version V1 Yes Yes V2C Yes Yes V3 Yes Yes Item Apply/Delete Yes Yes ACL configuration Standard IP Group Number 1~99 1300~1999 Select-all/Add/Delete Yes Yes Source IP Select-all/Add/Delete Yes Yes Source Wildcard Select-all/Add/Delete Yes Yes Math Data Packets Deny/Permit Yes Yes Extended IP Group Number 100~199 2000~2699 Select-all/Add/Delete Yes Yes Source IP Add/Delete Yes Yes Source Wildcard / Yes Yes Destination IP / Yes Yes Destination Wildcard / Yes Yes Protocol Type IP/TCP/UDP Yes Yes Source Port Ftp(TCP) Ftp-Data(TCP) Pop3(TCP) Smtp(TCP) Telnet(TCP) WWW(TCP) Rip(UDP) Snmp(UDP) Snmp-Trap(UDP) Tftp(UDP) Yes Yes Destination Port Ftp(TCP) Ftp-Data(TCP) Pop3(TCP) Smtp(TCP) Telnet(TCP) WWW(TCP) Rip(UDP) Snmp(UDP) Snmp-Trap(UDP) Tftp(UDP) Yes Yes TCP Control Flag Fin Sys Rst Psh Ack Urg Yes Yes Math Data Packets Deny/Permit Yes Yes MAC IP Group Number 700~799 Select-all/Add/Delete Yes Yes Source MAC Add/Delete Yes Yes Source MAC wildcard Select-all/Add/Delete Yes Yes Source IP Select-all/Add/Delete Yes Yes Source Wildcard Select-all/Add/Delete Yes Yes Destination IP Select-all/Add/Delete Yes Yes Destination Wildcard Select-all/Add/Delete Yes Yes VLAN ID 0~4094 Select-all/Add/Delete Yes Yes Math Data Packets Deny/Permit Yes Yes MAC ARP Group Number 1100~1199 Select-all/Add/Delete Yes Yes Sender MAC Add/Delete Yes Yes Sender MAC wildcard Select-all/Add/Delete Yes Yes Sender IP Select-all/Add/Delete Yes Yes Sender IP wildcard Select-all/Add/Delete Yes Yes Math Data Packets Deny/Permit Yes Yes ACL Reference Ports Select-all/Add/Delete Yes Yes All ACL Group Select-all/Add/Delete Yes Yes Time-range Name 1&lt=S&lt=31 Yes Cycle-time Days(0~6 week days) From(0~23hour) Yes Utter-time From(2000~2100yea r) Yes QoS configuration QoS apply Port Select Yes Yes QoS Type NO QoS Yes Yes COS-based Yes Yes DSCP-based Yes Yes DSCP COS-based Yes Yes User Priority 0~7 Yes Yes QoS schedule Port Select Yes Yes
