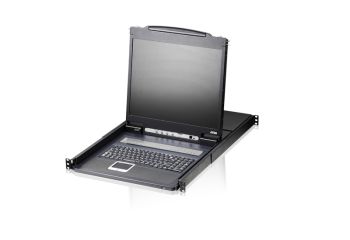

Aten CL1308N D
8-Port 48,26 cm 19-Zoll LCD KVM Switch USB PS/2 VGA (P) content_copy

Heutzutage wird der Platz im Server-Raum immer knapper, während die Wartungskosten steigen. Deshalb suchen Administratoren immer häufiger nach Lösungen, die sowohl die Kosten als auch den Platzbedarf reduzieren. Die KVM-Switches mit eingebautem LCD-Bildschirm von ATEN sind eine platzsparende, kompakte KVM-Lösung, die einen LCD-Bildschirm, eine Tastatur mit vollem Tastenumfang und ein Touchpad beinhalten und in einen 1U-Einschub im 19-Zoll-Schrank Platz finden.
Dank seines eingebauten 19-Zoll-Bildschirms mit LED-Hintergrundbeleuchtung erlaubt der KVM-Switch CL1308 eine bequeme Steuerung und Überwachung von bis zu 8 Computern von einer einzigen Konsole (Tastatur, Bildschirm, Maus) aus. Es können bis zu 8 weitere Switches mit dem Gerät in Kaskade geschaltet werden, um bis zu 128 Computer von einer einzigen KVM-Konsole aus verwalten zu können.
Die Installation ist kinderleicht: es müssen nur die Kabel an die entsprechenden Ports angeschlossen werden. Der Switch unterstützt Computer mit sowohl PS/2- als auch USB-Anschlüssen. Der CL1308 verarbeitet die Tastatureingaben direkt – daher ist keine weitere Softwarekonfiguration erforderlich. Die Umschaltung zwischen den angeschlossenen Computern kann manuell durch Betätigen der vorderseitigen Drucktasten mit Port-LED-Anzeigen, durch Eingabe von Hotkey-Tastenkombinationen über die Tastatur oder über ein mehrsprachiges Bildschirmmenü (OSD) durchgeführt werden.Exklusive LED Beleuchtung - entwickelt von ATEN zur Beleuchtung der Tastatur und des Touchpad für Sichtbarkeit bei schlechten Lichtverhältnissen
Eine einzige Konsole kann bis zu 128 Computer durch Kaskadenschaltung in 2 Ebenen mit bis zu 8 Switches steuern
Eingebaute LCD-Konsole mit 19-Zoll-LCD-Bildschirm mit LED-Hintergrundbeleuchtung
Doppelte Schnittstelle – unterstützt Computer mit PS/2- oder USB-Tastatur und -Maus
Multiplattform-kompatibel – Windows 2000/XP/Vista, Linux, Mac und Sun
Unterstützt USB-Tastaturen für PC, Mac und Sun
Automatische Erkennung von PS/2- bzw. USB-Eingabegeräten
USB- oder PS/2-Tastatur- und -Mausemulation – die Computer können auch dann gestartet werden, wenn die Konsole gegenwärtig auf einen anderen Server gelegt ist
Verbesserte Grafikqualität – Auflösungen bis 1280 x 1024 bei 75 Hz; DDC2B
Bequeme Umschaltung zwischen den Computern per Drucktasten auf der Gerätevorderseite, Hotkey-Tastenkombinationen und mehrsprachigem Bildschirmmenü (OSD)
Kennwortschutz auf zwei Ebenen – nur autorisierte Benutzer können die Computer sehen und steuern – bis zu vier Benutzer plus ein Administrator, mit jeweils eigenen Profilen
Automatische Portumschaltung zur Überwachung benutzerdefinierter Server
Broadcast-Betrieb – gleichzeitige Bedienung aller ausgewählten Computer
Hot-Plugging – schließen Sie neue Computer an, oder entfernen Sie sie, ohne den Switch auszuschalten
Signalton ein/aus über Hotkey und OSD-Menü
Rack-Montage möglich
Folgende Tastaturlayouts sind ebenfalls erhätlich: Englisch (US), Englisch (GB), Französisch, Deutsch (Schweiz), Griechisch, Italienisch, Japanisch, Ungarisch, Koreanisch, Spanisch, Schwedisch, Chinesisch traditionell, Russisch
Lieferumfang:1x KVM-Switch mit LCD-Bildschirm CL1308 mit Rack-Montagekit (48,3 cm ( 19 Zoll ))
2x 2L-5202U individuelle KVM-Kabel (1.8m)
1x LIN5-04A2-J11G Kabel zur Firmwareaktualisierung
1x LIN2-418K-E12G Netzkabel
1x Benutzerhandbuch
Computerverbindungen
Direkt8
Maximum128 (via Kaskadierung)
PortauswahlOSD, Schnelltasten, Drucktasten
Anschlüsse
KVM-Ports8 x SPHD-17-Buchse (Gelb)
Firmware-Aktualisierung1 x RJ-11 Buchse
Stromversorgung1 x 3-poliger Wechselspannungsanschluss
Schalter
Reset1 x Halb eingelassene Drucktaste
Stromversorgung1 x Kipphebel
Firmware-Aktualisierung1 x Schiebeschalter
LCD-Steuerung4 x Drucktaste
LCD ein/aus1 x Drucktaste
Ports8 x Drucktaste
LEDs
Online8 (Orange)
Ausgewählt8 (Grün)
Stromversorgung1 (Dunkelgrün)
1 (Orange)
Sperre1 (Grün)
Panelspezifikationen
LCD Modul48,3 cm ( 19 Zoll ) TFT-LCD
Auflösung1280 ×1024 bei 75 Hz
Reaktionszeit5 ms
Betrachtungswinkel170° (H), 160° (V)
Pixelabstand0,294 mm x 0,294 mm
Unterstützungsfarbe16,7 Millionen Farben
Kontrastverhältnis41.66736111111111
Luminanz250 cd/m²
Emulation
Tastatur / MausPS/2, USB
Video
Eingangsvideoauflösung1920 x 1200 bei 60 Hz
19-Zoll-LCD1280 × 1024 bei 75 Hz ; DDC2B
Suchintervall1-255 Sekunden
Nenneingangsleistung100-240 V Wechselspannung; 50-60 Hz; 1 A
StromverbrauchAC110V:15.6W:75BTU
AC220V:15.3W:74BTU
Umgebung
Betriebstemperatur0-50°C
Aufbewahrungstemperatur-20-60°C
Feuchtigkeit0 - 80% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
GehäuseMetall + Kunststoff
Gewicht12.59 kg ( 27.73 lb )
Abmessungen (L x B x H)48.30 x 68.92 x 4.40 cm
(19.02 x 27.13 x 1.73 in.)
HinweisBei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.

Anschlüsse und Schnittstellen
Anzahl VGA (D-Sub) Anschlüsse	8
Tastatur Porttyp	PS/2
Maus-Porttyp	USB
Video Porttyp	VGA
Betriebsbedingungen
Betriebstemperatur	0 - 50 °C
Temperaturbereich bei Lagerung	-20 - 60 °C
Bildschirm
Bildschirmdiagonale	48,3 cm (19")
Display	LCD
On-Screen-Display (OSD)
Energie
Stromverbrauch (Standardbetrieb)	22 W
Eingangsstrom	1 A
Gewicht und Abmessungen
Breite	483 mm
Höhe	44 mm
Tiefe	689,2 mm
Gewicht	12,7 kg
Lieferumfang
Mitgelieferte Kabel	AC, KVM
Schnellinstallationsanleitung
Betriebsanleitung
Rackmontageset
Systemanforderung
Unterstützt Windows-Betriebssysteme
Unterstützt Mac-Betriebssysteme
Unterstützte Linux-Betriebssysteme
Tastatur
Tastatursprache	US Englisch
Tastaturaufbau	QWERTY
Kurzbefehle
Technische Daten
Höhe Verpackung	0,130m
Bildschirm-Anschlüsse je Konsole	Ohne
Typ 1	LCD-KVM-Switch
Breite Verpackung	0,670m
Max. Auflösung	1920x1200 / 60Hz
Peripherie Ausgänge je Konsole	Ohne
Audio je CPU	Ohne
Tastaturlayout	US (Englisch)
TP Netzwerk	Ohne
Auflösung integriertes Display	1280x1024
Verpackungsvolumen	0,0723m³
Anzahl CPU	8
Videoausgänge je Konsole	Ohne
Typ 2	8-Port VGA Single Rail
Audio Ausgänge je Konsole	Ohne
Glasfaser Netzwerk	Ohne
Peripherie Eingänge je CPU	SPHD-15-Buchse x1 (auf USB, PS/2)
Video Eingänge je CPU	SPHD-Buchse (auf VGA) x1
Gewicht	16,740kg
Länge Verpackung	0,830m
Display-Diagonale	19"
Bauform	Rack-Mount
Anzahl Konsolen	1 (integriert)
Erweiterung (Daisy Chain oder Kaskadierung)
Audio Lautsprecher
Audio Mikrofon
Mit USB HUB
Technische Details
Produktfarbe	Schwarz
Relative Luftfeuchtigkeit in Betrieb	0 - 80%
Maximale Auflösung	1920 x 1200 Pixel
Anzahl der Computer	128
Konformitätsbescheinigungen	RoHS
Rack-Kapazität	1U
Hot-Plug-Unterstützung
Rack-Einbau
LED-Anzeigen
Schaltknopf
Verpackungsdaten
Paketgewicht	16,1 kg
Verpackungsbreite	668 mm
Verpackungstiefe	833 mm
Verpackungshöhe	135 mm

---
