VGA Stecker — der analoge Video-Klassiker (D-Sub 15-polig)
Seit 1987 Standard für PC-Bildausgabe — bis 2048×1536 möglich

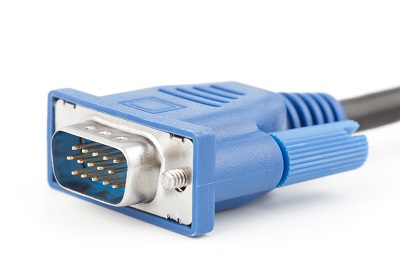

Der VGA-Stecker (Video Graphics Array) wurde 1987 mit dem IBM PS/2 eingeführt und war jahrzehntelang die Standardschnittstelle zwischen Grafikkarte und Monitor. Mechanisch handelt es sich um einen D-Sub-15-Stecker (HD-15, DE-15) in drei Reihen mit fünf Pins. Die Übertragung erfolgt rein analog über drei separate Leitungen für Rot, Grün und Blau (RGB) plus horizontale und vertikale Synchronisation.
Auch wenn moderne Monitore heute fast ausschließlich auf HDMI oder DisplayPort setzen, ist VGA noch immer auf vielen Industrie-PCs, älteren Beamern, KVM-Switches und Embedded-Systemen präsent. Für Auflösungen bis Full HD bei moderaten Bildraten reicht VGA technisch völlig aus — bei längeren Kabeln mit guter Schirmung sogar bis 1920×1200.
Technische Eckdaten VGA
| Eigenschaft | Wert |
|---|---|
| Bauform | D-Sub HD-15 (DE-15), 3 Reihen à 5 Pins |
| Einführung | 1987 (IBM PS/2) |
| Signal-Übertragung | analog, RGB getrennt + H/V-Sync |
| Max. Auflösung | 2048×1536 @ 85 Hz (QXGA) |
| Praxis-Auflösung | Full HD 1920×1080 @ 60 Hz (gut nutzbar) |
| Audio | nicht übertragen — separates Audiokabel nötig |
| Kabellänge | bis 5 m problemlos, mit Verstärker bis 30 m |
| Verriegelung | 2 Rändelschrauben |
Pinbelegung VGA (HD-15)
Die 15 Pins des VGA-Steckers haben folgende Funktionen:
| Pin | Funktion | Pin | Funktion | Pin | Funktion |
|---|---|---|---|---|---|
| 1 | Rot (R) | 6 | Rot Masse | 11 | Monitor-ID 0 (NC) |
| 2 | Grün (G) | 7 | Grün Masse | 12 | DDC SDA |
| 3 | Blau (B) | 8 | Blau Masse | 13 | H-Sync |
| 4 | Monitor-ID 2 (NC) | 9 | +5 V (DDC) | 14 | V-Sync |
| 5 | GND | 10 | Sync Masse | 15 | DDC SCL |
💡 DDC-Kanal: Pins 9, 12 und 15 bilden den Display Data Channel, über den Monitor und Grafikkarte sich gegenseitig über Auflösungen, Bildraten und Hersteller-Infos austauschen (EDID). Nur dadurch kann ein PC einen angeschlossenen Monitor automatisch erkennen.
VGA vs. digitale Standards
| Kriterium | VGA | DVI-D | HDMI | DisplayPort |
|---|---|---|---|---|
| Signal | analog | digital | digital | digital |
| Max. Auflösung | 2048×1536 | 2560×1600 | 8K | 16K |
| Audio über Kabel | nein | nein | ja | ja |
| Kopierschutz | keiner | HDCP | HDCP 2.3 | HDCP 2.3 |
| Anfällig für Bildstörung | ja (Schatten, Geisterbilder) | nein | nein | nein |
VGA-Adapter und Wandler
- VGA ↔ DVI-A oder DVI-I: passiver Adapter möglich (DVI-A führt analoges RGB).
- VGA ↔ DVI-D: braucht aktiven Wandler (Analog-zu-Digital).
- VGA ↔ HDMI: braucht aktiven Wandler. Achtung: VGA-zu-HDMI-Wandler übertragen Audio nur, wenn der Wandler einen separaten 3,5 mm Klinken-Eingang hat.
- VGA ↔ DisplayPort: braucht aktiven Wandler.
Passende Produkte im Shop
|
|
|
Häufig gestellte Fragen
Funktioniert VGA bei Full HD oder 4K?
Full HD (1920×1080) ist mit gutem VGA-Kabel problemlos möglich. 4K (3840×2160) kann VGA technisch fast schaffen, ist aber praktisch nicht mehr nutzbar — die Signalqualität leidet zu stark. Für 4K ausschließlich HDMI oder DisplayPort verwenden.
VGA überträgt kein Audio — was tun?
Korrekt. Für Audio brauchen Sie eine separate 3,5 mm Klinken-Verbindung (typisch Lautsprecher-Ausgang am PC zu Audio-In am Monitor) oder externe Lautsprecher.
Warum hat VGA-Bild manchmal Geisterbilder?
Analoge Signale sind anfällig für Reflexionen und elektromagnetische Störungen. Schlecht geschirmte oder zu lange Kabel sind die Hauptursache. Abhilfe: hochwertiges, ferritisiertes VGA-Kabel oder Wechsel auf einen digitalen Standard.
Wann macht VGA heute noch Sinn?
Bei Industrie-PCs, älteren Steuerungen, KVM-Switches mit gemischtem Bestand, POS-Systemen, einigen Beamern und Notfall-Konsolen-Anbindungen. Alles, wo „funktioniert auch nach 15 Jahren noch“ wichtiger ist als Höchstauflösung.
