BlackBox AC1056A-4 VGA Broadcaster, 4-Kanal content_copy

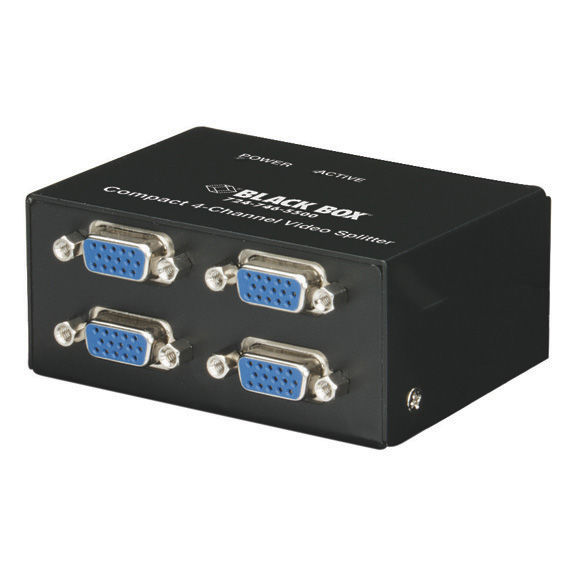

Der Compact VGA Video Splitter von BlackBox, Typ AC1056A-4, ist ein 4-Kanal-Verteiler für VGA-Video-Signale, der es ermöglicht, ein einzelnes Bildsignal von einem Computer gleichzeitig auf vier separate Monitore zu übertragen. Das Gerät ist für den Einsatz in Umgebungen konzipiert, in denen eine gleichzeitige Darstellung von Inhalten an mehreren Standorten erforderlich ist, wie beispielsweise bei Präsentationen, Schulungen, Messeständen oder in Verkaufsstellen. Die Verteilung erfolgt über VGA-Anschlüsse, wobei die Signale bis zu einer Entfernung von 64 Metern übertragen werden können, was eine flexible Platzierung der Monitore ermöglicht. Die Einheit ist kompatibel mit verschiedenen Monitor-Typen, einschließlich VGA, Super VGA (SVGA) und Multisync-Monitore, und gewährleistet dabei klare, scharfe Bilder ohne sichtbare Qualitätsverluste.

Einsatzbereiche
Der Splitter eignet sich besonders für Anwendungen, bei denen mehrere Personen gleichzeitig auf denselben Bildschirminhalt zugreifen müssen. Dazu gehören Schulungsveranstaltungen, öffentliche Informationssysteme, Verkaufsumgebungen sowie industrielle Anlagen, bei denen Informationen an Arbeitsstationen auf dem Fabrikboden angezeigt werden, während die zentrale CPU in einem separaten Raum untergebracht ist. Die Möglichkeit, die Einheit zu kaskadieren, erweitert die Anzahl der möglichen Ausgänge, sodass mehr als vier Monitore angeschlossen werden können, wenn mehrere Splitter in Reihe betrieben werden.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen Eingang mit einem HD15-Stecker (VGA-Weibchen) und vier Ausgänge, ebenfalls als HD15-Stecker ausgeführt. Die Signale werden über das VGA-Protokoll übertragen, wobei die maximale Bandbreite 350 MHz beträgt. Dies ermöglicht eine hohe Bildqualität und unterstützt Auflösungen bis zu 1920 x 1440 bei einer Bildwiederholrate von 70 Hz. Die Einheit ist mit einer automatischen Energiesparfunktion ausgestattet, die aktiviert wird, sobald das eingehende VGA-Signal verloren geht, um den Energieverbrauch zu reduzieren. Die Installation erfolgt einfach: Die VGA-Kabel werden an die entsprechenden Anschlüsse angeschlossen, das Gerät wird eingeschaltet, und die Bildwiedergabe beginnt unmittelbar. Im Lieferumfang sind VGA-Kabel für die Ein- und Ausgangsverbindungen enthalten.

Technik verständlich erklärt
Die Technik des Splitters basiert auf der Signalverstärkung und -verteilung. Das eingehende VGA-Signal wird empfangen, verstärkt und an die vier Ausgänge gleichzeitig weitergeleitet. Die Bandbreite von 350 MHz stellt sicher, dass auch hochauflösende Signale ohne Verzerrung oder Verzögerung übertragen werden. Die maximale Übertragungsdistanz von 64 Metern berücksichtigt die Signalqualität und die Verluste im Kabel, wobei die Verwendung von qualitativ hochwertigen VGA-Kabeln empfohlen wird, um die Leistung zu optimieren. Die Stromversorgung erfolgt über ein Netzteil, das Eingangsspannungen von 100 bis 240 VAC bei 50 bis 60 Hz akzeptiert und einen Ausgang von 5 VDC mit 2 A liefert, was für die Betriebssicherheit des Geräts sorgt.

Kompatibilität und Zubehör
Der Splitter ist für den Einsatz mit Standard-VGA-Verbindungen ausgelegt und unterstützt alle gängigen VGA- und SVGA-Monitore. Die Kaskadierungsfunktion ermöglicht die Erweiterung der Anzahl der Ausgänge, indem mehrere Splitter in Reihe geschaltet werden. Zusätzlich sind 2-Kanal- und 8-Kanal-Modelle verfügbar, wobei das 8-Kanal-Modell eine Bandbreite von 300 MHz bietet. Die Kompatibilität mit verschiedenen Monitor-Typen und die Unterstützung hoher Auflösungen machen das Gerät zu einer flexiblen Lösung für verschiedene Anwendungsszenarien.

Montage und Installation
Die Montage erfordert keine speziellen Werkzeuge oder technische Kenntnisse. Die Einheit wird einfach an einen Stromanschluss angeschlossen, und die VGA-Kabel werden an die entsprechenden Buchsen angeschlossen. Die Verkabelung erfolgt über die im Lieferumfang enthaltenen VGA-Kabel. Die Einheit kann sowohl auf einem Tisch platziert als auch in einem Rack montiert werden, wobei die Abmessungen 4,1 cm Höhe, 8,4 cm Breite und 6,9 cm Tiefe betragen. Die Gewichtsangabe beträgt 0,3 kg.

Vorteile im Betrieb
Der Betrieb des Splitters ist einfach und wartungsfrei. Die automatische Energiesparfunktion reduziert den Stromverbrauch, wenn kein Signal anliegt. Die hohe Bandbreite und die Unterstützung hoher Auflösungen sorgen für eine klare Bildwiedergabe. Die Möglichkeit, die Einheit zu kaskadieren, bietet eine skalierbare Lösung für Anwendungen mit mehreren Monitoren. Die Lieferung mit VGA-Kabeln erleichtert die Installation und reduziert die Notwendigkeit zusätzlicher Einkäufe. Die 3-jährige Double Diamond™-Gewährleistung bietet zusätzliche Sicherheit für den Betrieb.

Allgemein
Anzahl der Ausgänge	4 -
Bandbreite	350 MHz
Maximale Entfernung	64 m
Maximale Auflösung	1920 x 1440 bei 70 Hz
Eingangsspannung	100–240 VAC
Frequenzbereich	50–60 Hz
Ausgangsspannung	5 VDC
Ausgangsstrom	2 A
Anschluss Eingang	HD15 F -
Anschluss Ausgang	HD15 F -

---
