BlackBox ACU5000A Rackeinbaugehäuse für ServSwitch Wizard ACU5xxx content_copy

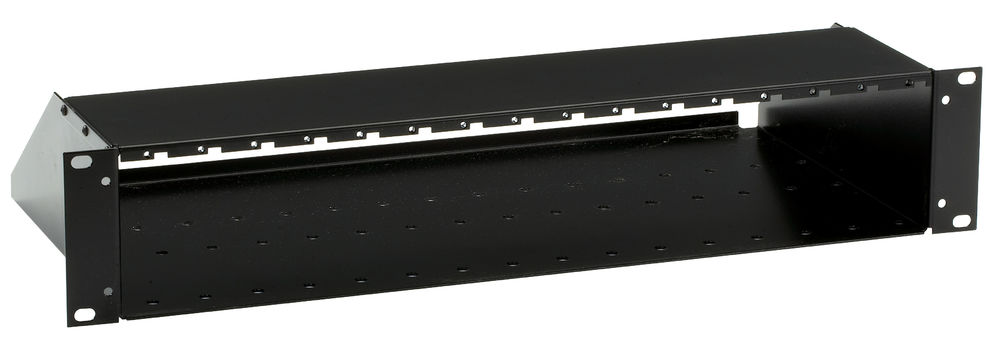

Der BlackBox ACU5000A ist ein 2U-Rackeinbaugehäuse für Wizard KVM Extender-Module, speziell konzipiert, um mehrere Sender- und Empfänger-Module in einer zentralen Einheit zu integrieren. Es dient als strukturierte Montageplattform für die Wizard-Extender-Serie, die VGA-, PS/2-, serielle und Audio-Signale über CATx-Kabel übertragen. Das Gehäuse ermöglicht die Installation von bis zu 16 lokalen oder entfernten Modulen, wodurch es für größere, skalierbare KVM-Installationen geeignet ist. Die Module können dabei sowohl lokal als auch an entfernten Standorten betrieben werden, wobei die Signale über bestehende CAT5/5e/6-Verkabelung übertragen werden, was die Nutzung bereits vorhandener Netzwerkinfrastruktur ermöglicht.

Einsatzbereiche
Das ACU5000A ist ideal für Umgebungen, in denen mehrere Computer oder KVM-Switches von Arbeitsstationen entfernt werden sollen, um ein ordentliches und übersichtliches Arbeitsumfeld zu schaffen. Es wird häufig in Serverräumen, Rechenzentren oder in Büroumgebungen eingesetzt, in denen mehrere Benutzer auf verschiedene Systeme zugreifen müssen. Die Unterstützung von Dual-Access-Konfigurationen erlaubt es, dass ein System sowohl lokal als auch über einen entfernten Arbeitsplatz gesteuert werden kann, was die Flexibilität im Betrieb erhöht.

Funktionen und Ausstattung im Detail
Das Rackgehäuse bietet eine stabile Montagebasis für die Wizard-Extender-Module, die jeweils aus einem Sender- und einem Empfänger-Modul bestehen. Die Module unterstützen PS/2-Tastaturen und -Mäuse, serielle RS232-Geräte sowie bidirektionale Stereo-Audio-Übertragungen. Die Dual- oder Quad-Video-Option ermöglicht die Verteilung von VGA-Signalen an mehrere Standorte oder die gleichzeitige Übertragung mehrerer Videokanäle. Die Signale werden über CATx-Kabel übertragen, wobei die maximale Reichweite bis zu 200 Meter beträgt, bei bestimmten Auflösungen auch bis zu 300 Meter. Die Videoqualität wird durch Kompensation von Videodrift und integrierte Verstärker gewährleistet, um eine klare Bildübertragung zu ermöglichen.

Technik verständlich erklärt
Die Wizard-Extender-Technologie nutzt bestehende UTP-Kabel (CAT5/5e/6) zur Signalübertragung, wodurch die Installation kostengünstig und einfach gestaltet ist. Die Signale werden über das Netzwerkkabel übertragen, ohne dass zusätzliche Leitungen benötigt werden. Die Module sind mit Flash-Speicher ausgestattet, was eine Firmware-Aktualisierung ermöglicht und die Lösung zukunftssicher macht. Die Stromversorgung der lokalen Einheiten erfolgt entweder über die Schnittstelle oder über ein optionales Netzteil (PS649A-R3), während die entfernten Einheiten über ein externes Netzteil (100–240V AC, 47–63 Hz) oder ein optionales Netzteil (PS5000-R2) für die Montage im ACU5000A versorgt werden.

Kompatibilität und Zubehör
Die Extender sind kompatibel mit IBM-kompatiblen PCs und ähnlichen Plattformen, unterstützen PS/2- und AT-Plattformen sowie Betriebssysteme, die auf diesen Hardware-Standard basieren. Die Unterstützung von Microsoft® IntelliMouse® und weiteren gängigen Mausmodellen gewährleistet eine breite Anwendbarkeit. Die Module können mit verschiedenen Wizard-Modellen kombiniert werden, darunter ACU5110A, ACU5114A und ACU5112A, die jeweils unterschiedliche Anschlusskonfigurationen bieten. Das ACU5000A selbst ist kein aktives Modul, sondern dient ausschließlich als Montagegehäuse für die Module.

Montage und Installation
Die Montage erfolgt in einem Standard-19-Zoll-Rack, wobei das Gehäuse 2U hoch ist. Die Module werden in das Gehäuse eingesetzt und können dort sicher fixiert werden. Die Verkabelung erfolgt über CATx-Kabel zwischen Sender und Empfänger, wobei die bestehende Netzwerkinfrastruktur genutzt werden kann. Die Stromversorgung der entfernten Module erfolgt über externe Netzteile, die entweder direkt angeschlossen oder im Gehäuse montiert werden können. Die Installation ist einfach und erfordert keine speziellen Werkzeuge oder zusätzliche Komponenten.

Vorteile im Betrieb
Das ACU5000A bietet eine strukturierte und skalierbare Lösung für KVM-Installationen. Die Möglichkeit, bis zu 16 Module zu integrieren, ermöglicht eine zentrale Verwaltung und Wartung. Die Nutzung bestehender CATx-Kabel reduziert die Installationskosten und vereinfacht die Planung. Die Unterstützung von Dual-Access-Konfigurationen erhöht die Flexibilität, da Systeme sowohl lokal als auch remote gesteuert werden können. Die hohe MTBF von 500.000 Stunden zeigt die Zuverlässigkeit der Komponenten, und die 1-Jahres-Gewährleistung bietet zusätzliche Sicherheit für den Betrieb.

Die Module unterstützen Auflösungen bis zu 1600x1280 bei 85 Hz über 200 Meter und 1280x1024 bei 60 Hz über 300 Meter. Die Videoqualität wird durch integrierte Verstärker und Videodrift-Kompensation gewährleistet. Die Betriebstemperatur liegt zwischen 0°C und 45°C, was eine Nutzung in typischen Büro- und Serverumgebungen ermöglicht. Das Gehäuse ist aus Metall gefertigt, was eine hohe mechanische Stabilität und Wärmeableitung gewährleistet.

Allgemein
Gehäusehöhe	2U
Maximale Anzahl Module	16
Unterstützte Module	Wizard KVM Extender-Module
Kompatibilität	IBM-kompatible PCs, PS/2, AT
Stromversorgung entfernte Module	externes Netzteil 100–240V AC, 47–63 Hz
Stromversorgung lokale Module	über Schnittstelle oder optionales Netzteil PS649A-R3
Betriebstemperatur	0 °C bis 45°C
Gewährleistung	1 Jahr
Material	Metall
Unterstützte Signale	VGA, PS/2, RS232, Audio
Übertragungsreichweite	bis zu 200 m über CATx-Kabel
Unterstützte Auflösungen	1600x1280 @ 85 Hz, 1280x1024 @ 60 Hz
Video-Qualität	Kompensation von Videodrift, Verstärker
Firmware-Update	Flash-Speicher
Zugriffsmöglichkeit	Dual-Access

---
