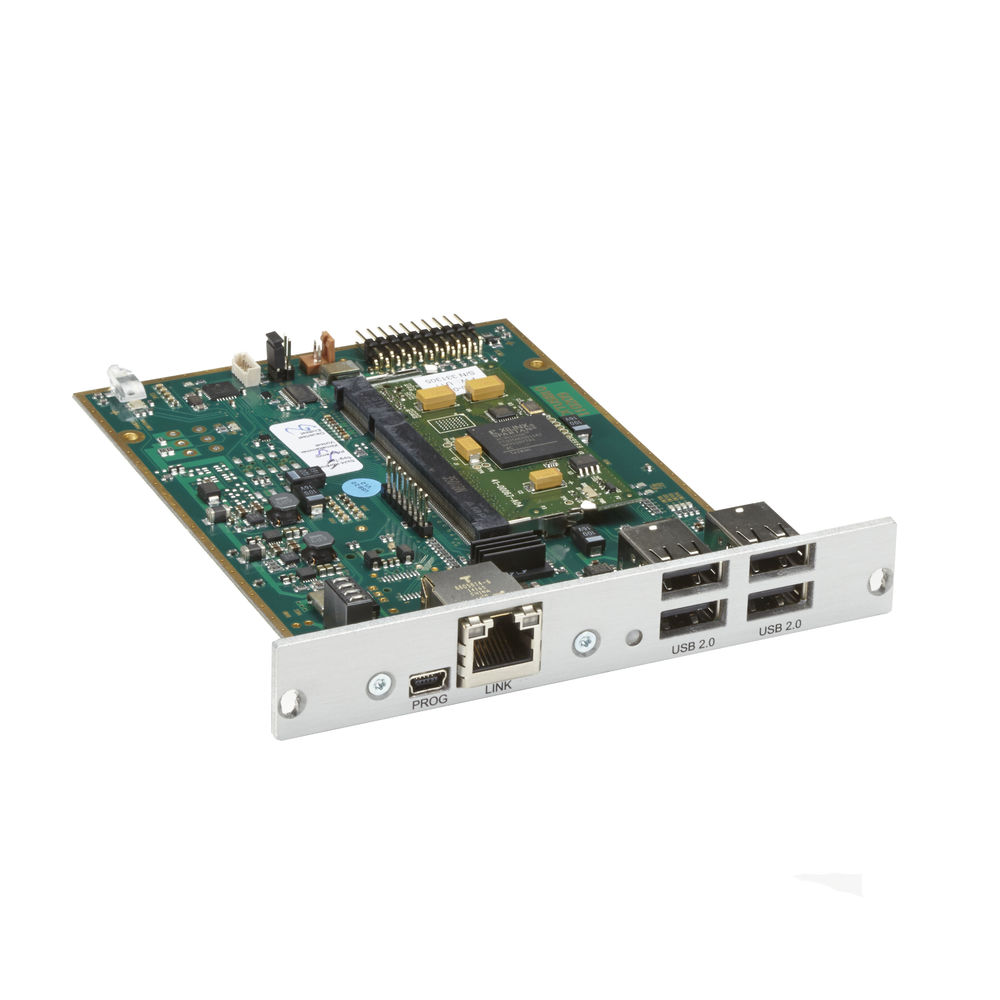

BlackBox ACX1MR-U23-C CATx DKM Receiverkarte, USB 2.0 Erweiterung (enhanded chip)

Modulare DKM Extender Basismodule

Statten Sie Ihren KVM Extender mit Schnittstellen ganz nach Ihrem Bedarf aus.

• Basismodule mit DVI-D, DVI-I, HDMI oder DisplayPort Video und (2) USB Tastatur/Mausports.
• Peripherieoption mit (4) transparenten Highspeed USB 2.0 Ports (480 Mbps).
• Wählen Sie zwischen CATx- und Glasfaserlinks (Glasfaser unterstützt Multimode und Singlemode).
• Entfernungen bis 140 m (CATx), 1000 m (MM) oder 10 km (SM).
• Pixelgenaue Auflösungen bis 2048 x 1152 (Single Link DVI), 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p oder DisplayPort bis 4K über die volle Distanz.
• Highspeed-Videooptionen mit 2,5 Gbps Bandbreite für anspruchsvolle Grafikanwendungen.
• Unterstützung für mehrere Videokanäle in anspruchsvollen Grafikanwendungen.
• Verwenden Sie die Module in den modularen DKM Extender Gehäusen.
• Kombinieren Sie verschiedenste Schnittstellen und verlängern Sie die KVM-Signale nach Ihren Bedürfnissen.
• Konfigurieren Sie ein Gehäuse mit Transmitterkarten am Rechner und ein Gehäuse mit Receiverkarten an der Konsole.
• Verwenden Sie diese Extender für Punkt-zu-Punkt KVM-Verlängerungen oder in den KVM Matrix Switching-Systemen der Reihe DKM FX und DKM FXC.
• Gewährleistung: 2 Jahre Double Diamond™ (Standard).

Die Modularen DKM KVM Extender bieten die größte Auswahl an Kombinationsmöglichkeiten für Video- und Peripheriesignale, sodass Sie selbst für sehr spezifische Anwendungen den passenden KVM Extender erhalten.

Die Modularen DKM KVM Extender bestehen aus Gehäusen mit 2, 4, 6 oder 21 Slots, Basismodulen mit den Video- und zwei USB HID-Schnittstellen sowie den Upgrade Modulen für die Peripherieanschlüsse. Spezielle Konverter-Module bieten eine Konvertierung von analog nach digital, sodass Sie verschiedenste analoge Videoquellen mit dem System nutzen können. Für besonders platzsparende Installationen ist auch ein 8-Port Switching Modul verfügbar, das den gleichen Funktionsumfang wie die DKM FXC Switche bietet.

Basismodule:

Die Module auf dieser Seite stellen einen oder zwei Video Ports und zwei USB HID-Anschlüsse für Tastatur und Maus bereit. Zusätzlich bieten sie CATx oder LC-Glasfaseranschlüsse für die Verbindung zur fernen Gegenstelle bzw. in einer geschalteten Umgebung zum zentralen KVM Switch. Jedes Gehäuse der modularen DKM Extender muss mit mindestens einem Basismodul bestückt werden.

Wählen Sie zwischen Kabelverbindungen über CATx, Glasfaser mit 1 Gbps oder Highspeed-Glasfaser mit 2,5 Gbps, je nach gewünschter Entfernung und Videobandbreite. CATx-Verbindungen eignen sich ideal für kürzere Distanzen bis 140 m. Die Glasfasermodule unterstützen sowohl Multimode bis 1 km als auch Singlemodekabel bis 10 km Reichweite. Die 2,5 Gbps Highspeed-Module sind für anspruchsvolle Grafikanwendungen gedacht, sie bieten die doppelte Bandbreite.

Basismodule werden in verschiedenen Videoformaten angeboten. Zur Auswahl stehen Single Link DVI-D, DVI-I mit VGA-Eingang und DVI-D-Ausgang, Dual Head DVI-D, HDMI und DisplayPort, jeweils mit zwei USB HID-Anschlüssen für Tastatur und Maus.

Module mit speziellen Funktionen erweitern Ihre Möglichkeiten noch weiter. Die Module mit redundantem Link sind ideal für Anwendungen, die einen Backkanal benötigen, oder Sie nutzen diese Module, wenn zwei Anwender sich einen Videokanal teilen möchten. Module mit integriertem 2-Port-Switch sind die ideale Lösung, wenn Sie neben der fernen Konsole auch direkt am Rechner eine lokale Konsole anschließen möchten oder aber eine Konsole sowohl auf einen fernen als auch auf einen lokalen Rechner zugreifen muss. Für reine HD-Videoverteilung wählen Sie Module mit ausschließlicher Videoschnittstelle. Wenn Sie Wacom Tablets oder andere breitbandige USB-Geräte betreiben, wählen Sie das transparente USB 2.0 Modul mit einer Geschwindigkeit von 480 Mbps und einem eigenen Kabellink.

Auflösungen:

Durch die digitale Übertragung des Videosignals ohne Qualitätseinbußen werden die Bilder so scharf, als wären sie direkt an den Arbeitsstationen verbunden. Die fortschrittlichen Algorithmen für die Videokompression unterstützen eine 24-Bit-Farbtiefe für glatte Farbverläufe. Single Link DVI liefert pixelgenaue Auflösungen bis 2048 x 1152, Dual Link DVI bis 2560 x 1600/2x2K, HDMI wird bis 1080p pixelgenau dargestellt, und DisplayPort sogar bis 4K über die volle Distanz.

DKM Modular Extenders Überblick:

Die Gehäuse sind als Desktopausführung mit zwei, vier oder sechs Steckplätzen sowie in einer 19“-Version mit 21 Steckplätzen verfügbar. Für kritische Anwendungen verwenden Sie am besten die Ausführungen mit zwei Netzteilen für den redundanten Betrieb. Wählen Sie zwischen internen oder externen Netzteilen, AC-Versorgung oder in Industrieanwendungen DC mit 12-, 24- oder 48VDC. Die Desktopgehäuse können mit Hilfe der optionalen Montagekits auch an der Wand, unter dem Schreibtisch, an einer Hutschiene oder im 19” IT-Schrank befestigt werden. Konfigurieren Sie ein Gehäuse mit Transmitterkarte für den Anschluss des Rechners und ein Gehäuse mit Receiverkarten für den Anschluss der Konsole.

Basismodule stellen die Kabelverbindung mit der Gegenseite zur Verfügung. Jedes Gehäuse muss mit einer Basiskarte bestückt werden. Diese bieten jeweils einen oder zwei Videokanäle sowie zwei USB HID Ports.

Die Upgrade Module übertragen ihre Signale über die Basiskarten und benötigen daher keine eigene Kabelverbindung zur Gegenseite. So sparen Sie Infrastrukturkosten und Platz. Wählen Sie zwischen einer Vielzahl von Schnittstellen wie USB HID, PS/2, embedded USB 2.0 mit 36 Mbps, serielle RS-232 oder RS-422 Daten, bidirektionales analoges Audio und uni-, oder-bidirektionales digitales Audio. Kombinieren Sie die Karten beliebig mit den Basismodulen in einem Gehäuse.

Die DKM Konverter Module ermöglichen den Anschluss von Videoquellen mit analogen Videoformaten wie Komponenten und Komposite oder Industrieformaten wie EGA, CGA oder MDA. Für Grafikanwendungen gibt es weitere Optionen für SDI, HD-SDI oder 3G-SDI. Die Konverter Module wandeln die analogen Signale in digitale DVI-D Signale um und übertragen diese dann verlustfrei über die Distanz.

Die DKM FXC Switching Module bieten eine echte Platzersparnis. Sie benötigen zwei Steckplätze im Gehäuse, bieten dafür aber 8 Ports und das volle Funktionsset der DKM FXC Matrix Switche. Verwenden Sie diese Module im Transmittergehäuse, sparen Sie sich die Anschaffung und Unterbringung eines separaten KVM Switches und geben Sie Ihrem Anwender Zugriff auf acht Rechner mit sofortiger Umschaltung. Wählen Sie zwischen zwei Versionen mit acht CATx- oder acht Glasfaserverbindungen.

Die Modularen DKM Extender können als Punkt-zu-Punkt Verlängerung eingesetzt werden, wenn der Rechner abgesetzt von der Anwenderkonsole untergebracht wird. Sie bieten die größtmögliche Schnittstellenvielfalt und höchste Videoqualität, sodass sie ideal für Grafikanwender und Benutzer von spezieller Peripherie geeignet sind. In größeren, geschalteten Erweiterungen arbeiten die Modularen DKM Extender perfekt mit den KVM Matrix Switches aus der DKM FX und DKM FXC Serie zusammen. In Kombination mit den DKM Switches etablieren Sie ein frei skalierbares und flexibles Schaltsystem, das alle Ressourcen im Unternehmen zusammenführt.
