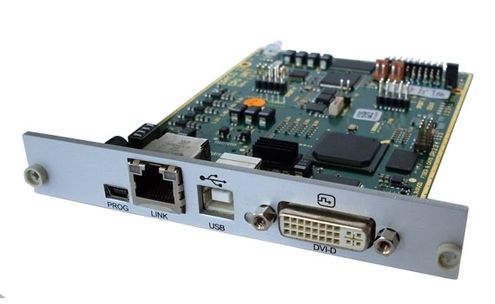

BlackBox ACX1MT-DHID-2S SM DKM Transmitterkarte, Dual DVI plus USB HID für DKM Modulargehäuse, Sharing Transmitter Dual Singlemode content_copy

Das Produkt ACX1MT-DHID-2S von BlackBox ist ein modulares Transmittermodul für die DKM KVM-Extender-Reihe. Es dient als Basismodul zur Verlängerung von KVM-Signalen (Keyboard, Video, Mouse) über längere Distanzen, wobei die Schnittstellenkonfiguration an die jeweiligen Anforderungen angepasst werden kann. Das Modul ist speziell für den Einsatz in modularen DKM-Extender-Gehäusen konzipiert, wobei Transmitterkarten am Rechner und Receiverkarten an der Konsole installiert werden. Es ermöglicht die Verlängerung von KVM-Signalen in Punkt-zu-Punkt-Verbindungen oder in Matrix-Switching-Systemen der DKM FX und DKM FXC-Serie.

Einsatzbereiche
Das Modul ist für Anwendungen geeignet, bei denen die Steuerung eines Computers über längere Entfernungen erforderlich ist, beispielsweise in Serverräumen, Kontrollzentren oder bei der Integration von Arbeitsplätzen in verteilten Umgebungen. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Video- und Peripherieschnittstellen, sodass auch spezifische Anforderungen wie die Nutzung von DVI-I mit VGA-Eingang oder DisplayPort erfüllt werden können.

Funktionen und Ausstattung im Detail
Das ACX1MT-DHID-2S bietet einen Dual Head DVI-D-Videoanschluss, der für die Übertragung von digitalen Videosignalen ausgelegt ist. Zusätzlich sind zwei USB HID-Anschlüsse (für Tastatur und Maus) integriert, die die Steuerung des Computers über die Verbindung ermöglichen. Die Module sind für den Einsatz mit CATx- oder Glasfaserkabeln konzipiert, wobei die Glasfaseroptionen Multimode und Singlemode unterstützen. Die maximale Übertragungsdistanz beträgt 140 Meter bei CATx-Verbindungen, 1000 Meter bei Multimode-Glasfaser und 10 Kilometer bei Singlemode-Glasfaser. Die Übertragung erfolgt über einen RJ-45-Anschluss, der für die Verbindung zum Receivermodul oder zu einem zentralen KVM-Switch verwendet wird.

Technik verständlich erklärt
Die digitale Signalübertragung gewährleistet eine pixelgenaue Wiedergabe ohne Qualitätsverlust. Die Auflösung kann bis zu 2560 x 1600 (2x2K) bei Dual Link DVI erreicht werden, was für grafikintensive Anwendungen ausreichend ist. Die Highspeed-Videooption mit 2,5 Gbps Bandbreite unterstützt anspruchsvolle Grafikanwendungen. Die Verwendung von Glasfaser ermöglicht eine stabile und störungsfreie Übertragung über große Entfernungen, wobei die Singlemode-Variante für die längsten Distanzen geeignet ist. Die Module sind so konzipiert, dass sie in einem modularen Gehäuse zusammengebaut werden, wobei mindestens ein Basismodul pro Gehäuse erforderlich ist.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in den modularen DKM-Extender-Gehäusen von BlackBox vorgesehen. Es kann mit verschiedenen Receivermodulen kombiniert werden, um eine vollständige KVM-Verlängerung zu realisieren. Die Verbindung erfolgt über CATx-Kabel oder Glasfaserkabel, wobei die Glasfaseroptionen Multimode und Singlemode unterstützen. Die Module sind für die Verwendung in KVM-Matrix-Systemen der DKM FX und DKM FXC-Serie geeignet. Die TAA-Konformität ist gegeben, mit Ausnahme des Modells ACX2MT-DLHS-2S.

Montage und Installation
Die Installation erfolgt durch Einbau des Moduls in ein modulares DKM-Extender-Gehäuse. Die Transmitterkarte wird am Rechner installiert, die entsprechende Receiverkarte an der Konsole. Die Verbindung zwischen den Modulen erfolgt über CATx- oder Glasfaserkabel. Die Konfiguration erfolgt je nach Anwendung und gewünschter Schnittstelle. Die Module sind für den Einsatz in professionellen IT-Umgebungen ausgelegt und erfordern keine zusätzlichen Werkzeuge oder Software für die Inbetriebnahme.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen. Die digitale Signalübertragung sorgt für eine hohe Bildqualität ohne Qualitätsverlust. Die Unterstützung von verschiedenen Videoformaten und Übertragungsmedien (CATx, Multimode, Singlemode) bietet Flexibilität bei der Planung. Die Verwendung in Matrix-Systemen erlaubt die Steuerung mehrerer Computer von einem einzigen Arbeitsplatz aus. Die 2-jährige Double Diamond™-Gewährleistung bietet Sicherheit bei der Nutzung.

Allgemein
Video-Interface	Dual Head DVI-D
USB-Anschlüsse	2 HID (Tastatur/Maus)
Verbindungstyp	CATx, Multimode Glasfaser, Singlemode Glasfaser
Maximale Entfernung CATx	140 m
Maximale Entfernung Multimode Glasfaser	1000 m
Maximale Entfernung Singlemode Glasfaser	10 km
Bandbreite	2,5 Gbps
Auflösung	bis 2560 x 1600 (2x2K)
Anschluss	RJ-45
Modultyp	Transmittermodul
Kompatibilität	modulare DKM-Extender-Gehäuse
Gewährleistung	2 Jahre Double Diamond™

---
