BlackBox ACX1MT-G2-EU USB 2.0 CATX TRANSMITTER CARD

Modulare DKM Extender Konverter Module:

Nutzen Sie analoge Videoquellen mit Ihrem DKM Extender.

• Die Konverter wandeln analoge Videosignale am Eingang in digitale DVI-Signale um.
• Digitale Übertragung ohne Qualitätseinbußen.
• Konvertierung für SDI, VGA, EGA/CGA, RGB und Analogvideo.
• Diese Module erfordern kein eigenes Linkkabel.
• Nutzen 2 Steckplätze in den Modularen DKM Extender Gehäusen.
• Gewährleistung: 2 Jahre Double Diamond™ (Standard).

Die Modularen DKM KVM Extender bieten die größte Auswahl an Kombinationsmöglichkeiten für Video- und Peripheriesignale, sodass Sie selbst für sehr spezifische Anwendungen den passenden KVM Extender erhalten.

Die Modularen DKM KVM Extender bestehen aus Gehäusen mit 2, 4, 6 oder 21 Slots, Basismodulen mit Video- und zwei USB HID-Schnittstellen sowie Upgrade Modulen für die Peripherieanschlüsse. Spezielle Konverter-Module bieten eine Konvertierung von analog nach digital, sodass Sie verschiedenste analoge Videoquellen mit dem System nutzen können. Für besonders platzsparende Installationen ist auch ein 8-Port Switching Modul verfügbar, das den gleichen Funktionsumfang wie die DKM FXC Switche bietet.

Konverter Module:

Die Konvertermodule ermöglichen es, die Signale von analogen Videoquellen in Ihrem DKM Extender und/oder Switching System zu verwenden. Die Konverter greifen die analogen Signale am Eingang ab, wandeln diese in digitale DVI-Signale um und übertragen sie verlustfrei über den Link. Sie nutzen die Kabelverbindung, die über die Basismodule bereitgestellt wird, sodass kein weiteres Linkkabel erforderlich ist. Wählen Sie zwischen verschiedenen Konvertierungen:
ACX1MT-VGA: Wandelt VGA-Video in DVI-D-Signale um, ohne Skalierung, bis zu 1920 x 1200.
ACX1MT-RGB: Verfügt über fünf BNC-Anschlüsse und einen DVI-I-Anschluss, um analoges VGA- oder RGB-Video in digitales DVI umzuwandeln.
ACX1MT-EGA: Unterstützt die Konvertierung von VGA, S-Video, Component (YPbPr) und Composite Video, einschließlich legacy EGA und CGA Signalen.
ACX1MT-SDI: Akzeptiert SDI-Video (HD-SDI bis zu 720p), VGA, S-Video, Component (YPbPr) und Composite Video.

DKM Modular Extenders Overview:

Die Gehäuse sind als Desktopausführung mit zwei, vier oder sechs Steckplätzen sowie in einer 19”-Version mit 21 Steckplätzen verfügbar. Für kritische Anwendungen sind die Versionen mit zwei Netzteilen für redundanten Betrieb ideal. Wählen Sie zwischen internen oder externen Netzteilen, AC-Stromversorgung oder in Industrieanwendungen DC mit 12V, 24V oder 48VDC. Desktop-Gehäuse können mit optionalen Montagekits auch an der Wand, unter dem Schreibtisch, an einer Hutschiene oder im 19”-IT-Schrank montiert werden. Konfigurieren Sie ein Gehäuse mit Transmitterkarte für den Rechneranschluss und ein weiteres Gehäuse mit Receiverkarten für den Konsolenanschluss.

Basis Module stellen die Kabelverbindung zur Gegenseite bereit. Jedes Gehäuse muss mit mindestens einem Basismodul ausgestattet sein, das einen oder zwei Videokanäle sowie zwei USB HID Ports bereitstellt.

Die Upgrade Module stellen zusätzliche Peripherieschnittstellen bereit, ohne dass ein eigenes Verbindungskabel zur Gegenseite erforderlich ist. So sparen Sie Platz und Kosten.

Die DKM Konverter Module ermöglichen den Anschluss von Videoquellen in analogen Formaten wie Komponenten- und Composite-Video oder Industrieformaten wie EGA, CGA oder MDA. Für grafische Anwendungen gibt es zusätzliche Optionen wie SDI, HD-SDI oder 3G-SDI. Diese Module konvertieren die analogen Signale in digitale DVI-D-Signale und übertragen diese ohne Qualitätsverlust über große Distanzen.

Die DKM FXC Switching Module bieten erhebliche Platzersparnis. Sie benötigen zwei Steckplätze im Gehäuse, bieten aber 8 Ports mit vollem Funktionsumfang der DKM FXC Matrix Switches. Im Transmittergehäuse verwendet, ersparen diese Module den Kauf und die Unterbringung eines separaten KVM-Switches und bieten direkten Zugriff auf acht Rechner. Wählen Sie zwischen Versionen mit acht CATx- oder acht Glasfaserverbindungen.

Die Modularen DKM Extender können als Punkt-zu-Punkt-Verlängerung eingesetzt werden, wenn der Rechner von der Benutzerkonsole getrennt untergebracht wird. Sie bieten die größte Schnittstellenvielfalt und höchste Videoqualität, ideal für grafische Anwendungen und spezielle Peripheriegeräte. In größeren, geschalteten Erweiterungen arbeiten sie perfekt mit den KVM Matrix Switches der DKM FX- und FXC-Reihen zusammen. Mit den DKM Switches schaffen Sie ein flexibles und skalierbares Schaltsystem, das alle Ressourcen des Unternehmens integriert.

Kostenlose Beratung vom Experten:

Durch die Vielzahl an Schnittstellen bieten die modularen DKM Extender unzählige Anwendungsmöglichkeiten. Kontaktieren Sie uns, um die beste Konfiguration für Ihre Anwendung zu finden. Unsere Produktexperten stehen Ihnen jederzeit zur Verfügung. Rufen Sie uns unter 0811/5541-110 an oder nutzen Sie unseren Rückrufservice für einen Anruf zum Wunschtermin.

Anschlüsse:

ACX1MT-VGA: Eingang: (1) DVI-I, Ausgang: (1) DVI-D
ACX1MT-RGB: Eingang: (5) BNC, (1) DVI-I, Ausgang: (1) DVI-D

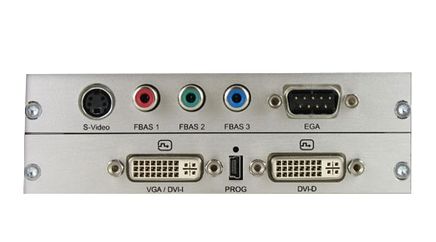

ACX1MT-EGA: Eingang: (1) DVI-I, RCA (Komponente oder Komposit), (1) miniDIN (S-Video), (1) DB9 (CGA/EGA), Ausgang: (1) DVI-D
ACX1MT-SDI: Eingang: (1) DVI-I, (3) RCA (Komponente oder Komposit), (1) miniDIN (S-Video), (1) BNC (HD-SDI), (1) BNC (Composite), Ausgang: (1) DVI-D
