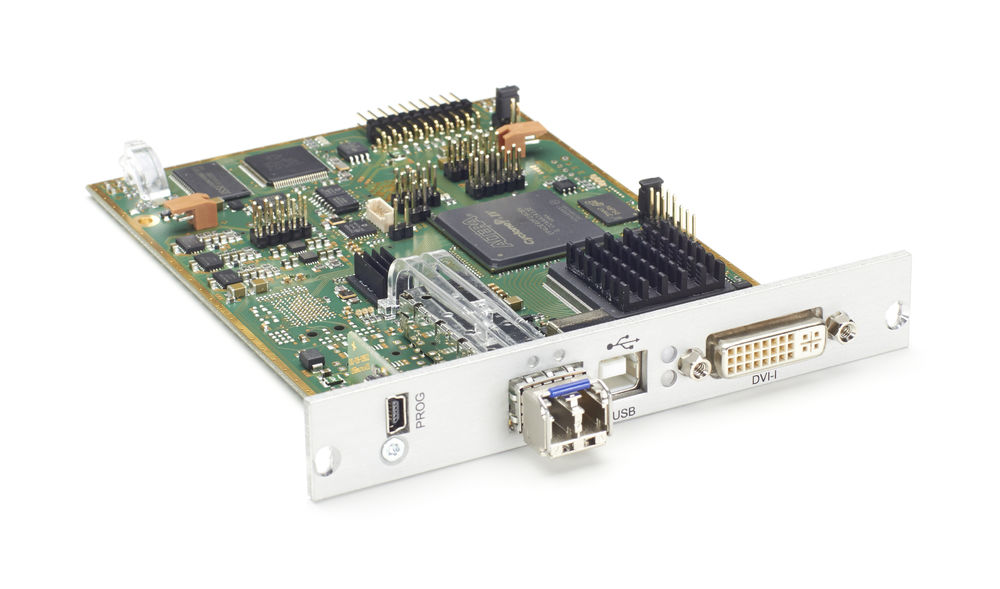

BlackBox ACX1MT-VDHID-SM FO DKM Transmitterkarte, DVI-I und USB HID content_copy

Das Modul ACX1MT-VDHID-SM von BlackBox ist ein Basismodul für modulare DKM KVM-Extender-Systeme, speziell konzipiert zur Verlängerung von Video- und Peripheriesignalen über längere Strecken. Es dient als Transmitterkarte, die in einem modularen Gehäuse installiert wird und an einem Rechner angeschlossen wird, um dessen Video- und USB-Signale über CATx- oder Glasfaserkabel zu einem Empfängermodul zu übertragen. Das Modul unterstützt den DVI-I-Videoanschluss, der sowohl digitale DVI-Signale als auch analoge VGA-Signale überträgt, wobei der Ausgang digital (DVI-D) ist. Zusätzlich verfügt es über zwei USB HID-Anschlüsse für Tastatur und Maus, die für die Steuerung des Rechners am entfernten Arbeitsplatz erforderlich sind.

Einsatzbereiche
Dieses Modul ist für Anwendungen konzipiert, bei denen ein Rechner über längere Entfernungen von einer Konsole aus bedient werden muss. Es eignet sich für Punkt-zu-Punkt-Verbindungen sowie für Integration in KVM-Matrix-Switching-Systeme der DKM FX und DKM FXC-Reihe. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen, etwa in Rechenzentren, Kontrollräumen oder bei der Verwaltung mehrerer Server aus einem zentralen Standort.

Funktionen und Ausstattung im Detail
Das Modul bietet einen DVI-I-Videoeingang, der sowohl digitale als auch analoge Signale empfängt, und einen DVI-D-Ausgang für die digitale Signalübertragung. Die Unterstützung von DVI-I mit VGA-Eingang ermöglicht die Verbindung zu älteren Geräten, die nur VGA-Anschlüsse besitzen. Die USB HID-Schnittstellen (Tastatur und Maus) sind für die Interaktion mit dem Rechner am entfernten Standort notwendig. Die Module sind für den Einsatz in modularen DKM-Extender-Gehäusen vorgesehen, wobei jedes Gehäuse mindestens ein Basismodul benötigt.

Technik verständlich erklärt
Die Signalübertragung erfolgt über CATx-Kabel oder Glasfaserkabel (Singlemode), wobei die Reichweite je nach Medium variiert. Über CATx-Kabel können Entfernungen bis zu 140 Metern überbrückt werden, während Singlemode-Glasfaser eine Reichweite von bis zu 10 Kilometern ermöglicht. Die Übertragung erfolgt mit einer Bandbreite von 2,5 Gbps, was für anspruchsvolle Grafikanwendungen ausreichend ist. Die Pixelgenaue Auflösung wird bis zu 2048 x 1152 bei Single Link DVI und bis zu 2560 x 1600/2x2K bei Dual Link DVI unterstützt. HDMI-Signale werden bis 1080p übertragen, wobei das Modul auch für DisplayPort bis 4K geeignet ist, jedoch nicht für diese Schnittstelle ausgelegt ist.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in modularen DKM-Extender-Gehäusen konzipiert, die in Desktop-Versionen mit 2, 4 oder 6 Steckplätzen sowie in einer 48,3 cm ( 19 Zoll )-Version mit 21 Steckplätzen erhältlich sind. Es kann mit anderen Modulen kombiniert werden, um verschiedene Video- und USB-Schnittstellen zu integrieren. Die Verbindung erfolgt über LC-Glasfaseranschlüsse (2x), die für Singlemode-Glasfaser ausgelegt sind. Die Module sind für den Einsatz in KVM-Matrix-Systemen der DKM FX und DKM FXC-Reihe geeignet.

Montage und Installation
Die Module werden in modularen Gehäusen installiert, die an verschiedenen Orten montiert werden können: an der Wand, unter dem Schreibtisch, auf einer Hutschiene oder in einem 48,3 cm ( 19 Zoll )-IT-Schrank. Die Gehäuse sind mit internen oder externen Netzteilen (AC oder DC, 12V, 24V, 48V) ausgestattet, wobei für kritische Anwendungen auch Ausführungen mit zwei Netzteilen für redundanten Betrieb verfügbar sind.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine flexible Anpassung an spezifische Anforderungen. Die Unterstützung verschiedener Videoformate und die hohe Bandbreite sorgen für eine stabile und qualitativ hochwertige Signalübertragung. Die Möglichkeit, die Signale über Glasfaser über 10 km zu übertragen, macht das Modul für große Anlagen geeignet. Die Integration in Matrix-Systeme erlaubt zudem den Zugriff auf mehrere Rechner von einer zentralen Konsole aus.

Gewährleistung
Das Modul wird mit einer 2-jährigen Double Diamond™-Gewährleistung geliefert, die den Standard-Schutz für BlackBox-Produkte darstellt.

TAA-konform
Das Modul ist TAA-konform, mit Ausnahme des Modells ACX2MT-DLHS-2S, was jedoch nicht auf das vorliegende Modell zutrifft.

Allgemein
Videoformat	DVI-I
Videoausgang	DVI-D
USB-Anschlüsse	2x USB HID
Glasfaseranschluss	2x LC
Reichweite CATx	140 m
Reichweite Singlemode Glasfaser	10 km
Bandbreite	2,5 Gbps
Videoauflösung Single Link DVI	2048 x 1152
Videoauflösung Dual Link DVI	2560 x 1600/2x2K
HDMI-Auflösung	1080p
DisplayPort-Auflösung	4K
Gewährleistung	2 Jahre Double Diamond™
TAA-konform

---
