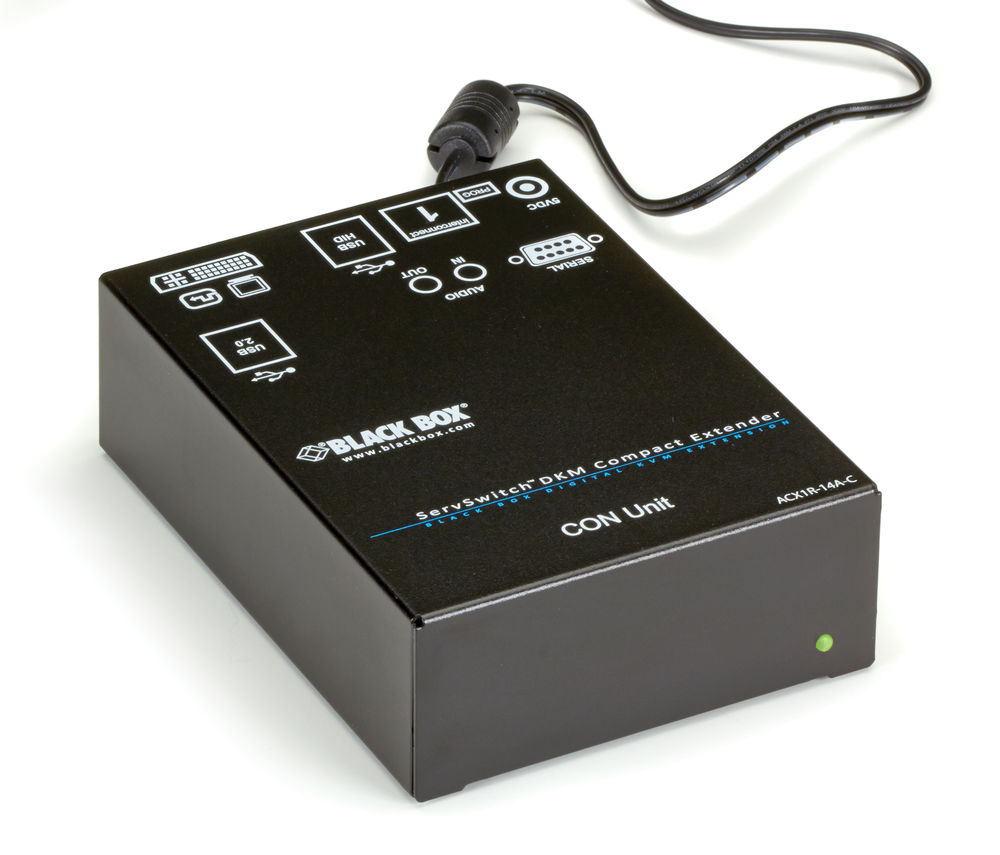

BlackBox ACX1R-14A-C CATx DKM Kompakt Receiver: 1x SL DVI, 2x USB HID, 2x embedded USB 2.0 fullspeed, RS232, Analog Audio content_copy

Der BlackBox ACX1R-14A-C ist ein kompakter DKM Extender, speziell für die Verwendung mit DKM FX- oder DFM FXC-Switchingsystemen entwickelt. Er dient zur Anbindung von Anwenderkonsolen und Rechnern an ein KVM-Matrix-Switching-System und ermöglicht die Übertragung von Videosignalen, USB-Daten, Audio und seriellen Informationen über längere Distanzen. Das Gerät ist für den Einsatz in professionellen IT-Infrastrukturen konzipiert, wo eine flexible Platzierung von Arbeitsstationen und Servern erforderlich ist, ohne dass die Signalqualität leidet.

Einsatzbereiche
Der Extender ist ideal für Anwendungen in Rechenzentren, Kontrollräumen, Medienzentren oder anderen Umgebungen, in denen mehrere Arbeitsplätze über große Entfernungen mit einem zentralen Server oder Rechner verbunden werden müssen. Er unterstützt sowohl digitale als auch analoge Videoquellen und ermöglicht die Übertragung von Tastatur- und Mausdaten sowie zusätzlichen Peripheriegeräten. Die Möglichkeit, Signale über CATx-Kabel, Multimode- oder Singlemode-Faserkabel zu übertragen, macht ihn flexibel einsetzbar in unterschiedlichen Netzwerkinfrastrukturen.

Funktionen und Ausstattung im Detail
Der ACX1R-14A-C verfügt über einen DVI-D-Eingang für digitales Videosignal und unterstützt Auflösungen bis zu 2048 x 1152 bei 60 Hz mit einer Farbtiefe von 24 Bit. Dies gewährleistet eine verlustfreie, pixelperfekte Bildqualität. Zusätzlich können VGA-Quellen angeschlossen werden, wobei die Auflösung bis zu 1920 x 1200 skalierbar ist. Die Einheit bietet zwei USB-HID-Anschlüsse, die echte USB-Emulation unterstützen, sodass auch erweiterte Funktionen von Tastaturen und Mäusen vollständig übertragen werden. Transparente USB 2.0-Unterstützung ermöglicht die Verbindung von weiteren USB-Geräten, wobei die Übertragungsraten bis zu 480 Mbps betragen und jeder Anschluss bis zu 500 mA Strom liefert.

Technik verständlich erklärt
Die digitale Übertragung des Videosignals über DVI-D sorgt für eine verlustfreie Bildübertragung, da keine Kompression oder Signalverzerrung auftritt. Die 24-Bit-Farbtiefe ermöglicht sanfte Farbverläufe und eine hohe Farbgenauigkeit. Die Reichweite über CATx-Kabel beträgt bis zu 140 Meter, über Multimode-Faserkabel bis zu 1.000 Meter (bei 50 Mikron) oder 500 Meter (bei 62,5 Mikron), und über Singlemode-Faserkabel bis zu 10 Kilometer. Die Verwendung von Faserkabeln ermöglicht eine stabile und störungsfreie Übertragung über große Entfernungen, insbesondere in Umgebungen mit elektromagnetischen Störungen.

Kompatibilität und Zubehör
Der Extender ist für den Einsatz mit den KVM-Matrix-Switches der DKM FX- oder DKM FSC-Reihe vorgesehen. Er kann mit verschiedenen Modellen kombiniert werden, um unterschiedliche Anforderungen an Video- und Datenübertragung zu erfüllen. Ein optionales Splitterkabel (ACXSPL12) ermöglicht die lokale Überwachung über ein zusätzliches DVI-D-Display, was bei Wartungsarbeiten oder Diagnosen nützlich ist. Die Einheit unterstützt auch serielle Datenübertragung über RS232/V.24 mit bis zu 19,2 Kbps, was die Anbindung von Touchscreens oder Grafiktabletts ermöglicht. Analoges und digitales Audio kann bidirektional übertragen werden, wobei digitales Audio eine höhere Klangqualität bietet.

Montage und Installation
Das Gerät ist kompakt und platzsparend gestaltet, sodass es sowohl im 48,3 cm ( 19 Zoll )-Rack (bis zu 4 Geräte in 1HE) als auch an einer Hutschiene montiert werden kann. Die Montage erfolgt ohne zusätzliche Werkzeuge, wobei die Einheit direkt in den Schrank oder an die Hutschiene eingeschoben und gesichert wird. Die Installation erfordert die Verbindung zu einem KVM-Switch und die Anschlusskabel für Video, USB, Audio und serielle Daten.

Vorteile im Betrieb
Der ACX1R-14A-C bietet eine hohe Flexibilität bei der Platzierung von Arbeitsstationen, da die Signale über verschiedene Medien und Entfernungen übertragen werden können. Die Unterstützung von USB 2.0 und seriellen Daten ermöglicht die Integration vieler Peripheriegeräte. Die lokale Überwachung über ein Splitterkabel verbessert die Wartbarkeit und Diagnosefähigkeit. Die robuste Konstruktion und die Unterstützung von DVI-D und VGA machen ihn zu einem universell einsetzbaren Gerät in professionellen IT-Umgebungen.

Schutzart und Umgebungsbedingungen
Die Einheit ist für den Einsatz in geschlossenen IT-Schränken konzipiert.

Allgemein
Reichweite	140 m (CATx)
Auflösung DVI-D	2048 x 1152 bei 60 Hz
Auflösung VGA	1920 x 1200
Farbtiefe	24 Bit
USB-Schnittstellen	2 USB HID
USB-Stromversorgung	500 mA pro Anschluss
Audio	analog und digital bidirektional
Serielle Daten	RS232/V.24 bis zu 19,2 Kbps
Videoeingang	DVI-D
Montage	19"-Rack bis zu 4 Geräte in 1HE

---
