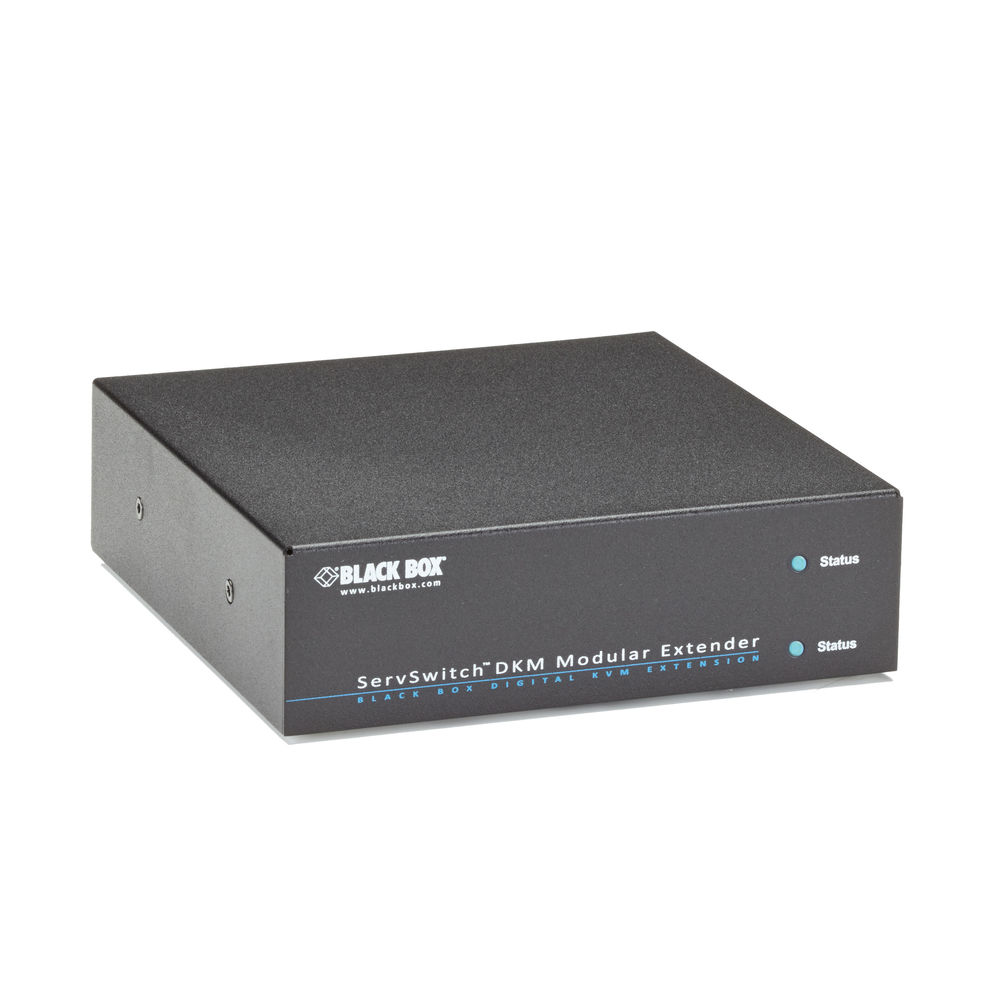

BlackBox ACXMODH2-R2 DKM Modulargehäuse 2-Slot mit Netzteil content_copy

Das Produkt ist ein modulares KVM-Extender-Gehäuse der Marke BlackBox, Typ ACXMODH2-R2, das speziell für die flexible Erweiterung von KVM-Systemen konzipiert ist. Es dient als Basisgehäuse für die Integration verschiedener Schnittstellenmodule, um KVM-Signale über unterschiedliche Distanzen zu verlängern. Die modulare Bauweise ermöglicht die individuelle Anpassung an spezifische Anforderungen, wobei das Gehäuse mit zwei Steckplätzen ausgestattet ist. Es wird in Kombination mit Transmitter-Modulen am Rechner und Receiver-Modulen an der Konsole eingesetzt, um eine Punkt-zu-Punkt-Verbindung oder in Matrix-Switching-Systemen der DKM FX und DKM FXC-Reihe zu realisieren.

Einsatzbereiche
Das Gehäuse ist für professionelle IT-Infrastrukturen konzipiert, in denen eine flexible und skalierbare Signalverlängerung erforderlich ist. Es eignet sich für Anwendungen in Rechenzentren, Kontrollräumen, Medienstudios oder anderen Umgebungen, in denen mehrere Computer über längere Strecken von einer zentralen Konsole gesteuert werden müssen. Die Unterstützung verschiedener Videoformate wie DVI, HDMI, DisplayPort, SDI und VGA macht es universell einsetzbar. Die Möglichkeit, analoge Signale über Konverter-Module in digitale Formate zu überführen, erweitert den Einsatzumfang auf ältere oder nicht standardisierte Geräte.

Funktionen und Ausstattung im Detail
Das Gehäuse bietet zwei Steckplätze für Modul-Adapter, die je nach Bedarf mit Video-, Audio-, USB- oder seriellen Schnittstellen bestückt werden können. Die Unterstützung für mehrere Videokanäle ermöglicht die Nutzung in anspruchsvollen Grafikanwendungen. Die integrierte Stromversorgung ist extern und arbeitet mit einer Eingangsspannung von 90 bis 240 VAC bei 50/60 Hz. Der Ausgang beträgt 5 VDC mit einer Stromstärke von 3 A. Eine externe Redundanzoption ist verfügbar, um die Zuverlässigkeit der Stromversorgung zu erhöhen. Die Montage erfolgt entweder auf dem Desktop, unter dem Tisch, an der Wand, im 48,3 cm ( 19 Zoll )-Schrank oder an der Hutschiene, was eine flexible Installation in verschiedenen Umgebungen ermöglicht.

Technik verständlich erklärt
Die Signalübertragung erfolgt über verschiedene Kabelmedien: CATx-Kabel ermöglichen eine Reichweite bis zu 140 Metern, Multimode-Faserkabel bis zu 1.000 Metern und Singlemode-Faserkabel bis zu 10 Kilometern. Bei 4K/60 DisplayPort-Signalen beträgt die maximale Distanz 1 Kilometer über Multimode- und 5 Kilometer über Singlemode-Kabel. Die Auflösung wird pixelgenau übertragen, wobei die maximalen Auflösungen bis zu 2048 x 1152 (Single Link DVI), 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p oder DisplayPort bis 4K erreicht werden. Die Farbtiefe beträgt 24 Bit. Die USB-Unterstützung umfasst embedded USB 2.0 mit 36 Mbps und transparentes USB 2.0 mit 480 Mbps, wodurch auch periphere Geräte wie Tastaturen, Mäuse oder Drucker übertragen werden können. Serielle Datenübertragung über RS-232 oder RS-422 ist ebenfalls möglich.

Kompatibilität und Zubehör
Das Gehäuse ist kompatibel mit den Modulen der DKM-Reihe und kann in Kombination mit verschiedenen Schnittstellenmodulen eingesetzt werden. Die Verwendung von Konverter-Modulen ermöglicht die Integration analoger Videoquellen in digitale Systeme. Für die lokale Überwachung kann das optionale Splitterkabel ACXSPL12 verwendet werden. Die Integration in Matrix-Switching-Systeme der DKM FX und DKM FXC-Reihe ist ebenfalls möglich, wodurch die Systeme skalierbar und flexibel gestaltet werden können.

Montage und Installation
Die Installation erfolgt je nach Anforderung entweder auf dem Schreibtisch, unter dem Tisch, an der Wand, im 48,3 cm ( 19 Zoll )-Schrank oder an der Hutschiene. Die Abmessungen des Gehäuses betragen 14,5 cm Breite, 14,6 cm Tiefe und 4,4 cm Höhe. Die Stromversorgung erfolgt über ein externes Netzteil, das an der Rückseite angeschlossen wird. Die Montage erfolgt ohne zusätzliche Werkzeuge, wobei die genaue Montageart von der gewünschten Installationssituation abhängt.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine individuelle Anpassung an die jeweiligen Anforderungen. Die Unterstützung verschiedener Video- und Peripherieschnittstellen sowie die Möglichkeit der Stromversorgungsredundanz erhöhen die Flexibilität und Zuverlässigkeit des Systems. Die hohe Reichweite über verschiedene Kabelmedien und die pixelgenaue Signalübertragung sorgen für eine qualitativ hochwertige Nutzung. Die Integration in bestehende Matrix-Systeme erweitert die Funktionalität und Skalierbarkeit der IT-Infrastruktur.

Allgemein
Anzahl Steckplätze	2 -
Stromversorgung	externes Netzteil -
Eingangsspannung	90-240 VAC
Frequenz	50/60 Hz
Ausgangsspannung	5 VDC
Ausgangsstrom	3 A
Redundanzoption	extern -
Betriebstemperatur	5 bis 45 °C
Montageoptionen	Desktop, unter dem Tisch, an der Wand, im 19"-Schrank, Hutschiene -
Signalübertragung	CATx bis 140m, Multimode bis 1.000m, Singlemode bis 10km -
Maximale Distanz 4K/60 DisplayPort	1km (Multimode), 5km (Singlemode) -
Auflösung	bis 2048 x 1152 (Single Link DVI), bis 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p, DisplayPort bis 4K -
Farbtiefe	24 Bit
USB-Unterstützung	embedded USB 2.0 (36 Mbps), transparentes USB 2.0 (480 Mbps) -
Serielle Schnittstellen	RS-232, RS-422 -
Videoformate	DVI, HDMI, DisplayPort, SDI, VGA, analoge Videoformate -
Gewährleistung	2 Jahre Double Diamond™ -

---
