BlackBox ACXMODH21R DKM Modulargehäuse 21-Slot mit Netzteil und Redundanz-Option content_copy

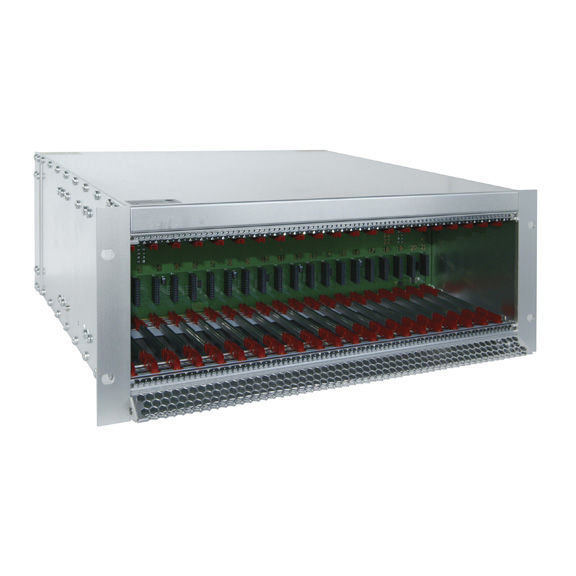

Das modulare KVM-Extender-Gehäuse ACXMODH21R von BlackBox ist ein 48,3 cm ( 19 Zoll )-Rack-Gehäuse mit 21 Steckplätzen, das für die flexible und skalierbare Erweiterung von KVM-Systemen konzipiert ist. Es dient als Basis für die Integration verschiedener Schnittstellenmodule, um Video- und Peripheriesignale über unterschiedliche Übertragungsmedien zu verlängern. Das Gehäuse ist für den Einsatz in professionellen IT-Umgebungen, wie Serverräumen, Kontrollzentren oder Matrix-Switch-Systemen der DKM FX und DKM FXC-Reihe, ausgelegt. Die modulare Bauweise ermöglicht eine individuelle Anpassung an spezifische Anforderungen, wobei die Kombination von Transmitter- und Receiver-Modulen an Rechner- und Konsole-Ende die Signalübertragung über beliebige Distanzen ermöglicht.

Einsatzbereiche
Das Gehäuse eignet sich für Punkt-zu-Punkt-KVM-Verlängerungen sowie für die Integration in KVM-Matrix-Switching-Systeme. Es wird in Umgebungen eingesetzt, in denen eine zentrale Steuerung mehrerer Computer über große Entfernungen erforderlich ist, beispielsweise in Rechenzentren, Medienstudios oder industriellen Steuerungssystemen. Die Unterstützung verschiedener Videoformate wie DVI, HDMI, DisplayPort, SDI und VGA macht es flexibel für unterschiedliche Anwendungsszenarien. Die Möglichkeit, mehrere Videokanäle zu übertragen, ist besonders für anspruchsvolle Grafikanwendungen relevant.

Funktionen und Ausstattung im Detail
Das Gehäuse bietet 21 Modulsteckplätze, wobei jeder Slot für ein spezifisches Modul wie Video-, Audio-, USB- oder serielle Schnittstellen genutzt werden kann. Die Basiskarte im Slot 1 ist erforderlich und stellt die Verbindung zum gegenüberliegenden Gerät oder zum KVM-Switch her. Die Module können beliebig kombiniert werden, um die gewünschten Schnittstellen zu realisieren. Die Unterstützung für embedded USB 2.0 mit 36 Mbps und transparentes USB 2.0 mit 480 Mbps ermöglicht die Übertragung von Peripheriegeräten wie Tastaturen, Mäusen oder Speichermedien. Analoges und digitales Audio sowie serielle Datenübertragung über RS-232 oder RS-422 sind ebenfalls möglich.

Technik verständlich erklärt
Die Signalübertragung erfolgt über verschiedene Kabelmedien: CATx-Kabel ermöglichen eine Reichweite bis 140 Meter, Multimode-Faserkabel bis 1.000 Meter und Singlemode-Faserkabel bis 10 Kilometer. Für 4K/60 DisplayPort-Signale beträgt die maximale Distanz 1 Kilometer über Multimode- und 5 Kilometer über Singlemode-Faser. Die Auflösung wird pixelgenau über die gesamte Distanz übertragen, wobei maximale Auflösungen bis 2048 x 1152 (Single Link DVI), 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p und DisplayPort bis 4K unterstützt werden. Die Farbtiefe beträgt 24 Bit, was für eine natürliche Farbwiedergabe sorgt. Die Stromversorgung erfolgt über interne oder externe Netzteile, wobei verschiedene Spannungsarten (AC 90–240 V, DC 12 V, 24 V, 48 V) unterstützt werden. Eine redundante Stromversorgung ist optional verfügbar, um die Verfügbarkeit in kritischen Anwendungen zu gewährleisten.

Kompatibilität und Zubehör
Das Gehäuse ist kompatibel mit den Modulen der DKM-Modular-Extender-Serie und kann in Kombination mit Transmitter- und Receiver-Modulen eingesetzt werden. Die Verwendung von Splitterkabeln wie dem ACXSPL12 ermöglicht eine lokale Überwachung der Signale. Die Module sind für den Einsatz in KVM-Matrix-Systemen der DKM FX und DKM FXC-Reihe ausgelegt. Die Montage erfolgt im 48,3 cm ( 19 Zoll )-Rack, wobei das Gehäuse eine Höhe von 4 HE aufweist. Alternativ sind Desktop-, Tischunter- und Wandmontageoptionen verfügbar, jedoch nicht für das 21-Slot-Gehäuse spezifiziert.

Montage und Installation
Das Gehäuse ist für den Einbau in 48,3 cm ( 19 Zoll )-Racks konzipiert und wird über Montageösen oder Schienen befestigt. Die Abmessungen betragen 44,4 cm Breite, 40 cm Tiefe und 17,2 cm Höhe. Die Stromversorgung erfolgt über ein internes Netzteil, das je nach Modellvarianten mit AC- oder DC-Spannung betrieben werden kann. Die Anschlüsse für die Stromversorgung sind rückseitig angeordnet. Die Installation erfordert die Einbau der Basiskarte in Slot 1 und die anschließende Einsetzung der gewünschten Module in die verbleibenden Steckplätze. Die Verkabelung erfolgt über die entsprechenden Kabelmedien (CATx, Multimode, Singlemode) zwischen Transmitter- und Receiver-Gehäuse.

Vorteile im Betrieb
Die modulare Bauweise bietet eine hohe Flexibilität bei der Anpassung an spezifische Anforderungen. Die Unterstützung verschiedener Videoformate und Peripherieschnittstellen ermöglicht eine universelle Nutzung. Die redundante Stromversorgung erhöht die Systemverfügbarkeit, insbesondere in kritischen Anwendungen. Die Übertragung über Faserkabel ermöglicht große Distanzen ohne Signalverlust, wodurch die Installation in räumlich getrennten Bereichen möglich ist. Die 2-jährige Double Diamond™-Gewährleistung bietet Sicherheit bei der Investition.

Allgemein
Anzahl Steckplätze	21
Gehäuseformat	19"-Rack
Stromversorgung	internes Netzteil
Betriebsspannung AC	90–240 V
Betriebsspannung DC	12, 24, 48 V
Ausgangsspannung	5 VDC
Ausgangsstrom	3 A
Montageart	19"-Rack
Maximale Übertragungsdistanz CATx	140 m
Unterstützte Videoformate	DVI, HDMI, DisplayPort, SDI, VGA
Maximale Auflösung DVI Single Link	2048 x 1152
Maximale Auflösung DVI Dual Link	2560 x 1600/2x2K
Maximale Auflösung HDMI	1080p
Maximale Auflösung DisplayPort	4K
Farbtiefe	24 Bit
USB-Übertragung	embedded USB 2.0 (36 Mbps), transparentes USB 2.0 (480 Mbps)
Audio-Übertragung	analoges und digitales Audio
Serielle Schnittstellen	RS-232, RS-422
Gewährleistung	2 Jahre Double Diamond™
Redundanzoption

---
