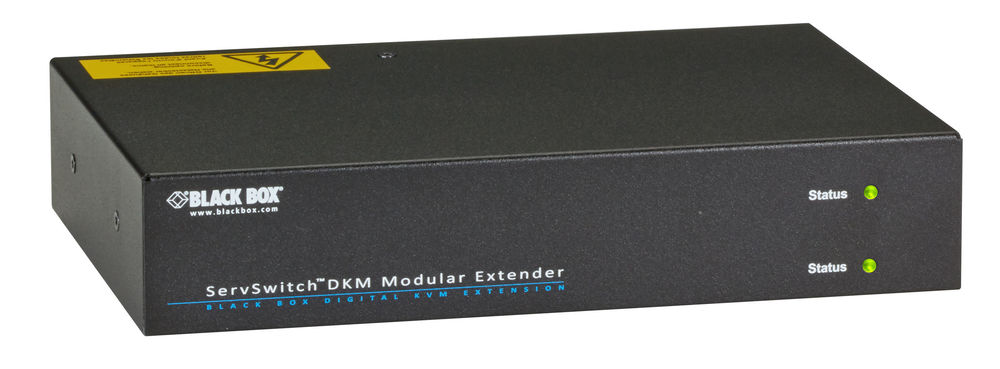

BlackBox ACXMODH2R-P-R2 DKM Modulargehäuse 2-Slot mit integriertem Netzteil und Redundanz-Option content_copy

Das modulare KVM-Extender-Gehäuse von BlackBox, Typ ACXMODH2R-P-R2, ist ein 2-Slot-Gehäuse mit integriertem Netzteil und Redundanz-Option, speziell für die flexible Erweiterung von KVM-Systemen konzipiert. Es ermöglicht die individuelle Ausstattung mit verschiedenen Schnittstellenmodulen, um Video- und Peripheriesignale über unterschiedliche Distanzen zu verlängern. Die Module können je nach Anwendungszweck als Transmitter am Rechner oder als Receiver an der Konsole eingesetzt werden. Das Gehäuse ist Teil der DKM-Modularserie und kann sowohl in Punkt-zu-Punkt-Verbindungen als auch in KVM-Matrix-Switching-Systemen der Reihe DKM FX und DKM FXC integriert werden. Die modulare Bauweise bietet maximale Anpassungsfähigkeit an spezifische Anforderungen, etwa in Datenzentren, Industrieanlagen oder Sicherheitsüberwachungssystemen.

Einsatzbereiche
Das Gehäuse eignet sich für Anwendungen, bei denen eine flexible und skalierbare Signalverlängerung erforderlich ist. Typische Einsatzszenarien sind die Verbindung von Arbeitsstationen mit Servern in Rechenzentren, die Steuerung von Maschinen in industriellen Umgebungen oder die zentrale Überwachung von mehreren Geräten über große Entfernungen. Die Unterstützung verschiedener Videoformate wie DVI, HDMI, DisplayPort, SDI und VGA macht es universell einsetzbar. Die Möglichkeit, mehrere Videokanäle zu übertragen, ist besonders für anspruchsvolle Grafikanwendungen relevant.

Funktionen und Ausstattung im Detail
Das Gehäuse bietet zwei Steckplätze für Modul-Karten, wobei die Basiskarte in Slot 1 obligatorisch ist und die Verbindung zum gegenüberliegenden Gerät oder zum KVM-Switch ermöglicht. Weitere Module können je nach Bedarf hinzugefügt werden. Die integrierte Stromversorgung arbeitet mit einer Eingangsspannung von 90 bis 240 VAC, 50/60 Hz und liefert einen Ausgang von 5 VDC / 3 A. Die externe Redundanz-Option ermöglicht den Betrieb mit zwei Netzteilen für erhöhte Verfügbarkeit in kritischen Anwendungen. Die Stromversorgung ist intern integriert, was den Platzbedarf reduziert und die Installation vereinfacht.

Technik verständlich erklärt
Die Technologie des KVM-Extenders ermöglicht die Übertragung von Video-, Audio- und USB-Signalen über verschiedene Kabelmedien. Die maximale Übertragungsdistanz hängt vom verwendeten Kabeltyp ab: CATx-Kabel bis 140 Meter, Multimode-Faser bis 1.000 Meter und Singlemode-Faser bis 10 Kilometer. Für 4K/60 DisplayPort-Signale beträgt die maximale Distanz 1 Kilometer über Multimode- und 5 Kilometer über Singlemode-Faser. Die Auflösung wird pixelgenau über die gesamte Distanz übertragen, wobei maximale Auflösungen wie 2048 x 1152 (Single Link DVI), 2560 x 1600 (Dual Link DVI), HDMI bis 1080p und DisplayPort bis 4K unterstützt werden. Die Farbtiefe beträgt 24 Bit. Zusätzlich können analoges und digitales Audio, serielle RS-232 oder RS-422-Daten sowie USB 2.0-Signale (embedded mit 36 Mbps, transparent mit 480 Mbps) übertragen werden.

Kompatibilität und Zubehör
Das Gehäuse ist kompatibel mit verschiedenen Modul-Karten für Video- und Peripherieschnittstellen. Es kann mit anderen Gehäusen der DKM-Modularserie kombiniert werden, um komplexe KVM-Systeme aufzubauen. Die Verwendung des optionalen Splitterkabels ACXSPL12 ermöglicht eine lokale Überwachung der Signale. Die Montageoptionen umfassen Desktop, Unter-Tisch, Wandmontage, 48,3 cm ( 19 Zoll )-Schrank und Hutschiene, was eine flexible Installation in verschiedenen Umgebungen erlaubt.

Montage und Installation
Die Installation erfolgt durch Einbau der Basiskarte in Slot 1 und anschließendes Hinzufügen weiterer Module nach Bedarf. Die Stromversorgung ist bereits integriert, wodurch keine zusätzlichen Netzteile benötigt werden. Die Montage kann je nach Umgebung an der Wand, im Schrank oder auf dem Schreibtisch erfolgen. Die Abmessungen des Gehäuses betragen 22,1 cm (Breite) × 14,6 cm (Tiefe) × 4,4 cm (Höhe). Die Gewährleistung beträgt 2 Jahre Double Diamond™ (Standard).

Vorteile im Betrieb
Die modulare Bauweise bietet eine hohe Flexibilität bei der Anpassung an spezifische Anforderungen. Die integrierte Stromversorgung reduziert den Platzbedarf und vereinfacht die Installation. Die Redundanz-Option erhöht die Systemverfügbarkeit, was besonders in kritischen Anwendungen von Vorteil ist. Die Unterstützung verschiedener Video- und Peripherieschnittstellen ermöglicht eine universelle Nutzung. Die Möglichkeit, die Module einfach auszutauschen, erleichtert die Wartung und Erweiterung des Systems.

Schutzart
Das Gehäuse ist nicht als wasserdicht oder staubdicht spezifiziert, daher ist es für den Einsatz im Innenbereich vorgesehen.

Betriebsspannung
Die Betriebsspannung beträgt 90 bis 240 VAC, 50/60 Hz. Das integrierte Netzteil liefert 5 VDC / 3 A.

Stromversorgung
Die Stromversorgung ist intern integriert und unterstützt eine Eingangsspannung von 90 bis 240 VAC, 50/60 Hz. Der Ausgang beträgt 5 VDC / 3 A. Eine externe Redundanz-Option ist verfügbar.

Abmessungen
Die Abmessungen des Gehäuses betragen 22,1 cm (Breite) × 14,6 cm (Tiefe) × 4,4 cm (Höhe).

Gewährleistung
Die Gewährleistung beträgt 2 Jahre Double Diamond™ (Standard).

Allgemein
Gehäuseart	modulares KVM-Extender-Gehäuse
Anzahl Steckplätze	2
Stromversorgung	internes Netzteil
Betriebsspannung	90-240 VAC
Frequenz	50/60 Hz
Netzteil-Ausgangsspannung	5 VDC
Netzteil-Ausgangsstrom	3 A
Redundanz-Option	extern
Gewährleistung	2 Jahre Double Diamond™

---
