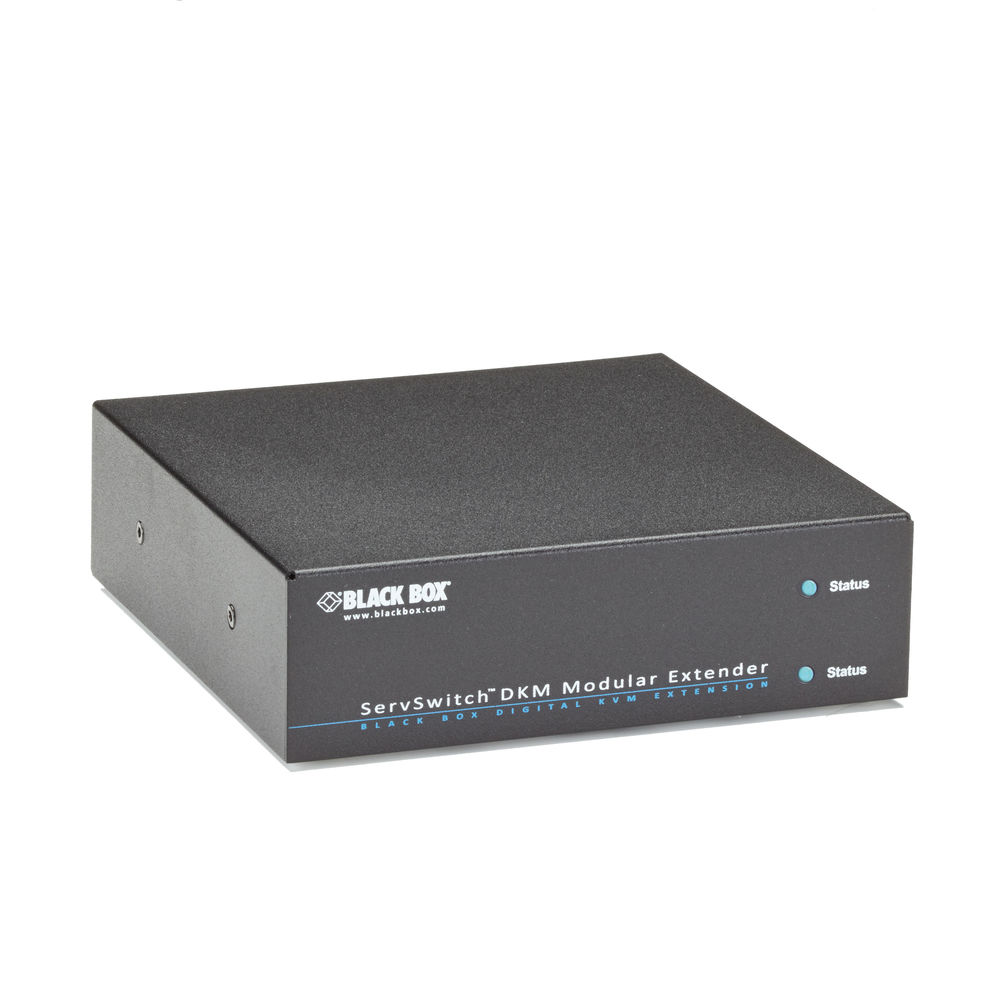

BlackBox ACXMODH2R-R2 DKM Modulargehäuse 2-Slot mit Netzteil und Redundanz-Option content_copy

Das modulare KVM-Extender-Gehäuse von BlackBox, Typ ACXMODH2R-R2, ist ein 2-Slot-Chassis für die flexible Erweiterung von KVM-Systemen. Es dient als Basis für die Integration verschiedener Schnittstellenmodule, um Video- und Peripheriesignale über unterschiedliche Distanzen zu verlängern. Das Gehäuse ist für den Einsatz in Punkt-zu-Punkt-Verbindungen oder in KVM-Matrix-Switching-Systemen der Reihen DKM FX und DKM FXC konzipiert. Die modulare Bauweise ermöglicht die individuelle Anpassung an spezifische Anforderungen, wobei Transmitterkarten am Rechner und Receiverkarten an der Konsole eingesetzt werden. Die maximale Übertragungsdistanz hängt vom verwendeten Kabelmedium ab: CATx-Kabel ermöglichen eine Reichweite bis 140 m, Multimode-Faser bis 1.000 m und Singlemode-Faser bis 10 km. Bei 4K/60 DisplayPort-Signalen beträgt die maximale Distanz 1 km über Multimode- und 5 km über Singlemode-Kabel. Die Übertragung erfolgt pixelgenau mit Auflösungen bis 2048 x 1152 (Single Link DVI), 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p oder DisplayPort bis 4K über die gesamte Distanz. Die Farbtiefe beträgt 24 Bit. Die Unterstützung verschiedener Videoformate wie DVI, DisplayPort, HDMI, SDI und VGA ermöglicht die Anbindung an unterschiedliche Geräte. Zusätzlich können analoge und digitale Audio-Signale, serielle RS-232 oder RS-422-Daten sowie USB 2.0-Signale (embedded mit 36 Mbps, transparent mit 480 Mbps) übertragen werden. Die Stromversorgung erfolgt über ein externes Netzteil mit 90–240 VAC, 50/60 Hz, das einen Ausgang von 5 VDC / 3 A liefert. Eine externe Redundanzoption ist verfügbar, um die Zuverlässigkeit zu erhöhen. Das Gehäuse kann in verschiedenen Umgebungen montiert werden: auf dem Desktop, unter dem Tisch, an der Wand, im 19”-Schrank oder auf einer Hutschiene. Die Betriebstemperatur liegt zwischen 5 und 45 °C, die Lagertemperatur zwischen -25 und 60 °C. Die Lieferung umfasst das 2-Port DKM Modular Card Chassis, ein verriegelbares Netzkabel, ein Entnahmewerkzeug für Karten sowie Informationen/Dokumentation. Die Garantie beträgt 2 Jahre Double Diamond™ (Standard). Das Produkt ist TAA-konform.

Einsatzbereiche
Das Gehäuse ist für Anwendungen im Bereich der IT-Infrastruktur, Serverraum-Management, Medienproduktion und industriellen Steuerungssysteme geeignet. Es wird eingesetzt, um Zugriff auf Rechner oder Server über größere Entfernungen zu ermöglichen, ohne dass physische Verbindungen am Gerät selbst notwendig sind. Die modulare Bauweise macht es besonders flexibel für komplexe Anlagen mit unterschiedlichen Schnittstellenanforderungen.

Funktionen und Ausstattung im Detail
Das Gehäuse bietet zwei Steckplätze für Modul-Karten, die je nach Anforderung mit verschiedenen Schnittstellen ausgestattet werden können. Die Unterstützung von mehreren Videokanälen ermöglicht die Nutzung in anspruchsvollen Grafikanwendungen. Die integrierte Stromversorgung mit externem Netzteil sorgt für eine stabile Energieversorgung. Die externe Redundanzoption erhöht die Systemverfügbarkeit, indem ein zweites Netzteil parallel betrieben werden kann. Die Verwendung von verriegelbaren Netzkabeln gewährleistet eine sichere Verbindung.

Technik verständlich erklärt
Die KVM-Technologie ermöglicht die Steuerung eines Computers über eine entfernte Konsole. Das modulare Gehäuse fungiert als Plattform, auf der verschiedene Schnittstellenmodule installiert werden, um Video-, Audio- und Peripheriesignale über verschiedene Übertragungsmedien zu übertragen. Die Signalübertragung erfolgt über CATx-Kabel, Multimode- oder Singlemode-Faserkabel, wobei die Reichweite je nach Medium variiert. Die Auflösung wird über die gesamte Distanz beibehalten, was für Anwendungen mit hohen Anforderungen an die Bildqualität wichtig ist. Die Farbtiefe von 24 Bit sorgt für eine natürliche Farbwiedergabe.

Kompatibilität und Zubehör
Das Gehäuse ist kompatibel mit den KVM-Matrix-Switching-Systemen DKM FX und DKM FXC. Es kann mit verschiedenen Modul-Karten kombiniert werden, die unterschiedliche Schnittstellen wie DVI, DisplayPort, HDMI, SDI, VGA, Audio, serielle Daten und USB unterstützen. Das optionale Splitterkabel ACXSPL12 ermöglicht eine lokale Überwachung der Signale am Extender.

Montage und Installation
Das Gehäuse kann in verschiedenen Umgebungen montiert werden: auf dem Desktop, unter dem Tisch, an der Wand, im 19”-Schrank oder auf einer Hutschiene. Die Montage erfolgt über die vorgesehenen Befestigungsmöglichkeiten. Die Installation erfordert die Einbau der gewünschten Modul-Karten in die Steckplätze und die Verbindung der Kabel. Die Stromversorgung erfolgt über das mitgelieferte externe Netzteil.

Vorteile im Betrieb
Die modulare Bauweise bietet maximale Flexibilität bei der Anpassung an spezifische Anforderungen. Die Unterstützung verschiedener Schnittstellen und Übertragungsmedien ermöglicht eine breite Anwendbarkeit. Die externe Redundanzoption erhöht die Systemverfügbarkeit. Die einfache Montage und Installation sowie die hohe Signalqualität über lange Distanzen sind weitere Vorteile.

Allgemein
Gehäuseart	modulares KVM-Extender-Gehäuse
Anzahl Steckplätze	2
Stromversorgung	externes Netzteil
Betriebsspannung	90–240 VAC
Frequenz	50/60 Hz
Netzteil-Ausgangsspannung	5 VDC
Netzteil-Ausgangsstrom	3 A
Redundanzoption	extern
Maximale Übertragungsdistanz CATx	140 m
Maximale Übertragungsdistanz Singlemode	10 km
Maximale Übertragungsdistanz 4K/60 DisplayPort über Multimode	1 km
Maximale Übertragungsdistanz 4K/60 DisplayPort über Singlemode	5 km
Auflösung Single Link DVI	2048 x 1152
Auflösung Dual Link DVI	2560 x 1600/2x2K
Auflösung HDMI	1080p
Auflösung DisplayPort	4K
Farbtiefe	24 Bit
Unterstützte Videoformate	DVI, DisplayPort, HDMI, SDI, VGA
Audio-Übertragung	analog und digital
Serielle Datenübertragung	RS-232, RS-422
USB 2.0 embedded	36 Mbps
USB 2.0 transparent	480 Mbps
Betriebstemperatur	5 bis 45 °C
Lagertemperatur	-25 bis 60 °C
Unterstützung mehrerer Videokanäle
TAA-konform

---
