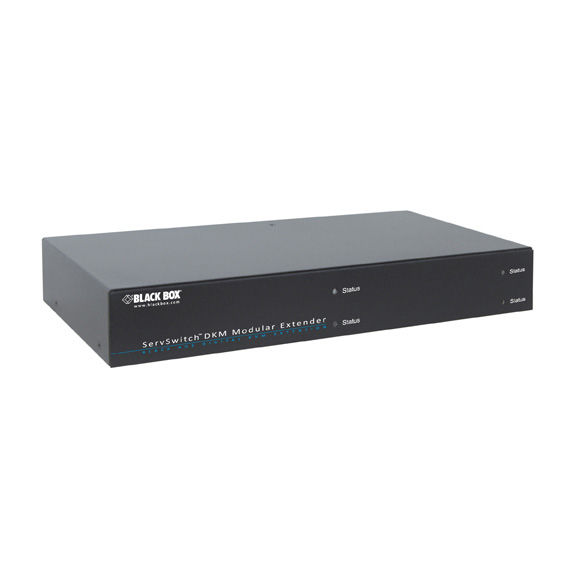

BlackBox ACXMODH4-R2 DKM Modulargehäuse 4-Slot mit Netzteil content_copy

Das modulare KVM-Extender-Gehäuse von BlackBox, Typ ACXMODH4-R2, ist ein 4-Slot-Chassis für die flexible Erweiterung von KVM-Systemen. Es dient als Basis für die Integration verschiedener Schnittstellenmodule, um KVM-Signale über unterschiedliche Distanzen und Medien zu verlängern. Das Gehäuse wird in Kombination mit Transmitterkarten am Rechner und Receiverkarten an der Konsole eingesetzt, um eine zentrale Steuerung von Computern über große Entfernungen zu ermöglichen. Es ist für den Einsatz in Punkt-zu-Punkt-Verbindungen sowie in KVM-Matrix-Switching-Systemen der Reihen DKM FX und DKM FXC konzipiert.

Einsatzbereiche
Das Gehäuse ist für professionelle Anwendungen in Rechenzentren, Kontrollräumen, Medienstudios und anderen Umgebungen geeignet, in denen eine flexible und skalierbare KVM-Verlängerung erforderlich ist. Es ermöglicht die Anpassung an unterschiedliche Anforderungen an Video- und Datenübertragung, wobei die Modularchitektur eine individuelle Konfiguration nach Bedarf erlaubt. Die Unterstützung verschiedener Kabelmedien – CATx, Multimode- und Singlemode-Faser – macht es flexibel für unterschiedliche Übertragungsdistanzen.

Funktionen und Ausstattung im Detail
Das Gehäuse bietet 4 Steckplätze für Modulmodule, die je nach Anforderung mit verschiedenen Schnittstellen ausgestattet werden können. Unterstützt werden Videoformate wie DVI, DisplayPort, HDMI, SDI und VGA, wobei die Auflösung bis zu 2048 x 1152 (Single Link DVI), 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p oder DisplayPort bis 4K erreicht werden kann. Die Farbtiefe beträgt 24 Bit. Zusätzlich sind Optionen für analoges und digitales Audio, serielle RS-232 oder RS-422-Daten, embedded USB 2.0 mit 36 Mbps und transparenter USB 2.0 mit 480 Mbps verfügbar. Die lokale Überwachung ist über das optionale Splitterkabel ACXSPL12 möglich.

Technik verständlich erklärt
Die maximale Übertragungsdistanz hängt vom verwendeten Kabelmedium ab: CATx-Kabel ermöglichen eine Reichweite bis 140 Meter, Multimode-Faser bis 1.000 Meter und Singlemode-Faser bis 10 Kilometer. Für 4K/60 DisplayPort-Signale beträgt die maximale Distanz 1 Kilometer über Multimode- und 5 Kilometer über Singlemode-Kabel. Die Stromversorgung erfolgt über ein externes Netzteil mit 90–240 VAC, 50/60 Hz, das einen Ausgang von 5 VDC / 5 A liefert. Die Betriebstemperatur liegt zwischen 5 und 45 °C, die Lagertemperatur zwischen -25 und 60 °C.

Kompatibilität und Zubehör
Das Gehäuse ist kompatibel mit Modulen für verschiedene Video- und Datenformate und kann in KVM-Matrix-Systemen der DKM FX- und DKM FXC-Reihe eingesetzt werden. Es kann mit verschiedenen Stromversorgungsoptionen kombiniert werden, darunter interne und externe Netzteile mit oder ohne Redundanz. Die Montage erfolgt in verschiedenen Varianten: auf dem Desktop, unter dem Tisch, an der Wand, im 19”-Schrank oder auf einer Hutschiene.

Montage und Installation
Die Installation erfolgt durch Einsetzen der gewünschten Modulmodule in die Steckplätze des Gehäuses. Die Module werden mit einem speziellen Entnahmewerkzeug entfernt, das im Lieferumfang enthalten ist. Das Gehäuse ist mit einem verriegelbaren Netzkabel ausgestattet, das eine sichere Stromversorgung gewährleistet. Die Montageoptionen ermöglichen eine flexible Platzierung je nach Einsatzumgebung.

Vorteile im Betrieb
Die modulare Bauweise bietet eine hohe Flexibilität bei der Anpassung an spezifische Anforderungen. Die Unterstützung verschiedener Video- und Datenformate sowie die Möglichkeit zur Verwendung in Matrix-Systemen erhöht die Einsatzvielfalt. Die Stromversorgungsoptionen mit Redundanz erhöhen die Systemzuverlässigkeit. Die Gewährleistung beträgt 2 Jahre Double Diamond™ (Standard).

Allgemein
Anzahl Steckplätze	4
Stromversorgung	externes Netzteil, 90–240 VAC, 50/60 Hz, Ausgang 5 VDC / 5 A
Betriebstemperatur	5 bis 45 °C
Lagertemperatur	-25 bis 60 °C
Maximale Übertragungsdistanz CATx	140 m
Videoformate	DVI, DisplayPort, HDMI, SDI, VGA
Maximale Auflösung DVI	2048 x 1152 (Single Link), 2560 x 1600/2x2K (Dual Link)
Maximale Auflösung HDMI	1080p
Maximale Auflösung DisplayPort	4K
Farbtiefe	24 Bit
Audiooptionen	analoges und digitales Audio
Datenoptionen	RS-232, RS-422
USB-Optionen	embedded USB 2.0 (36 Mbps), transparenter USB 2.0 (480 Mbps)
Montageoptionen	Desktop, unter dem Tisch, an der Wand, im 19”-Schrank, auf Hutschiene
Gewährleistung	2 Jahre Double Diamond™ (Standard)
TAA-konform

---
