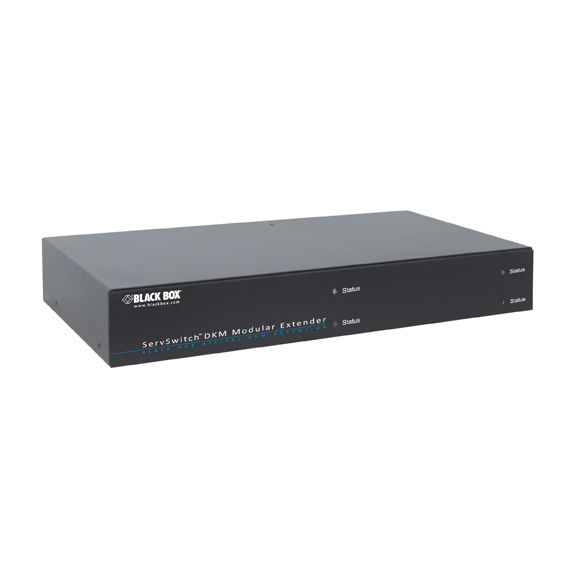

BlackBox ACXMODH4R-R2 DKM Modulargehäuse 4-Slot mit Netzteil und Redundanz-Option content_copy

Das modulare KVM-Extender-Gehäuse von BlackBox, Typ ACXMODH4R-R2, ist ein 4-Slot-Chassis für die flexible Erweiterung von KVM-Systemen. Es dient als Basis für die Integration verschiedener Schnittstellenmodule, um KVM-Signale über unterschiedliche Distanzen und Medien zu verlängern. Das Gehäuse ist für den Einsatz in Punkt-zu-Punkt-Verbindungen sowie in den KVM-Matrix-Switching-Systemen der Reihen DKM FX und DKM FXC konzipiert. Es ermöglicht die individuelle Konfiguration von Transmitter- und Receiver-Karten, wobei am Rechner das Transmitter-Gehäuse und an der Konsole das Receiver-Gehäuse platziert wird.

Einsatzbereiche
Das Gehäuse ist für professionelle IT-Infrastrukturen geeignet, in denen eine flexible und skalierbare Signalverlängerung erforderlich ist. Typische Einsatzszenarien umfassen Serverräume, Kontrollzentren, Medienproduktionsumgebungen oder IT-Verwaltungsstandorte, wo Bildschirm, Tastatur und Maus über längere Strecken vom Rechner getrennt betrieben werden müssen. Die Unterstützung verschiedener Videoformate und Datenkanäle macht es auch für anspruchsvolle Grafikanwendungen geeignet.

Funktionen und Ausstattung im Detail
Das Gehäuse bietet 4 Steckplätze für Modul-Karten, die je nach Anforderung mit verschiedenen Schnittstellen ausgestattet werden können. Unterstützt werden unter anderem DVI, DisplayPort, HDMI, SDI, VGA sowie weitere analoge Videoformate. Die Übertragung erfolgt pixelgenau mit Auflösungen bis zu 2048 x 1152 (Single Link DVI), 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p oder DisplayPort bis 4K. Die Farbtiefe beträgt 24 Bit. Zusätzlich sind Optionen für analoges und digitales Audio, serielle RS-232 oder RS-422-Daten, embedded USB 2.0 mit 36 Mbps und transparentes USB 2.0 mit 480 Mbps verfügbar. Die lokale Überwachung ist mit dem optionalen Splitterkabel ACXSPL12 möglich.

Technik verständlich erklärt
Die Signalübertragung erfolgt über verschiedene Kabelmedien: CATx-Kabel bis zu 140 Metern, Multimode-Faserkabel bis zu 1.000 Metern und Singlemode-Faserkabel bis zu 10 Kilometern. Für 4K/60 DisplayPort-Signale beträgt die maximale Distanz 1 Kilometer über Multimode- und 5 Kilometer über Singlemode-Kabel. Die Stromversorgung erfolgt über ein externes Netzteil mit 90–240 VAC, 50/60 Hz, das einen Ausgang von 5 VDC / 5 A liefert. Eine externe Redundanzoption ist verfügbar, um die Zuverlässigkeit der Stromversorgung zu erhöhen. Die Betriebstemperatur liegt zwischen 5 und 45 °C, die Lagertemperatur zwischen -25 und 60 °C.

Kompatibilität und Zubehör
Das Gehäuse ist kompatibel mit den KVM-Matrix-Systemen DKM FX und DKM FXC. Es kann mit verschiedenen Modul-Karten kombiniert werden, um die gewünschten Schnittstellen zu realisieren. Die Montageoptionen umfassen Desktop, unter dem Tisch, an der Wand, im 19”-Schrank oder auf einer Hutschiene. Das Gehäuse ist TAA-konform.

Montage und Installation
Die Installation erfolgt durch Einsetzen der gewünschten Modul-Karten in die Steckplätze des Gehäuses. Die Karten können mit einem speziellen Entnahmewerkzeug entfernt werden. Das Gehäuse ist für den Einsatz in verschiedenen Umgebungen ausgelegt, wobei die Montageoptionen eine flexible Platzierung ermöglichen. Das mitgelieferte verriegelbare Netzkabel dient zur Stromversorgung.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine anwendungsspezifische Konfiguration, wodurch die Systeme flexibel an die jeweiligen Anforderungen angepasst werden können. Die Unterstützung verschiedener Übertragungsmedien und -distanzen bietet eine hohe Skalierbarkeit. Die integrierte Redundanzoption für die Stromversorgung erhöht die Systemverfügbarkeit. Die Gewährleistung beträgt 2 Jahre Double Diamond™ (Standard).

Allgemein
Anzahl Steckplätze	4 -
Stromversorgung	externes Netzteil -
Betriebsspannung	90-240 VAC
Frequenz	50/60 Hz
Ausgangsspannung	5 VDC
Ausgangsstrom	5 A
Redundanzoption	extern -
Betriebstemperatur	5 bis 45 °C
Lagertemperatur	-25 bis 60 °C
TAA-konform	ja -
Lieferumfang	1x 2-Port DKM Modular Card Chassis, 1x verriegelbares Netzkabel, 1x Entnahmewerkzeug für Karten, 1x Information/Dokumentation -

---
