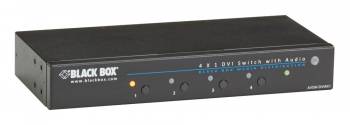

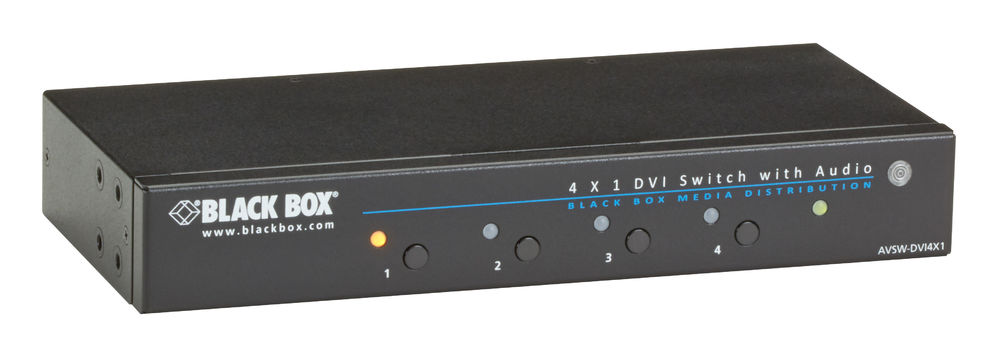

BlackBox AVSW-DVI4X1 4 x 1 DVI & Audio Switch content_copy

Der DVI Switch mit Audio von BlackBox, Typ AVSW-DVI4X1, ist ein professionelles Signalumschaltgerät zur Übertragung von DVI-Video- und analogen Audio-Signalen von bis zu vier Quellen auf einen einzelnen Bildschirm. Das Gerät ermöglicht die elektronische Umschaltung von Video- und Audiosignalen ohne manuelles Kabelwechseln, was in Umgebungen mit mehreren Eingangsquellen wie Konferenzräumen oder Medienzentren besonders vorteilhaft ist. Die Umschaltung erfolgt über die Fronttasten, eine mitgelieferte IR-Fernbedienung oder über eine RS-232-Schnittstelle, die eine Steuerung über einen PC, ein Seriell-Steuergerät oder ein Heimkino-System ermöglicht.

Einsatzbereiche
Das Gerät ist besonders geeignet für Multimedia-Konferenzräume, Unternehmenskinoanlagen, Broadcast- und Video-Produktionsumgebungen sowie für Anwendungen in der medizinischen Bildgebung, wo eine schnelle und zuverlässige Umschaltung von HD-Video- und Audiosignalen erforderlich ist. Die Unterstützung von Full HD 1080p und WUXGA (1920 x 1200) macht es für moderne HD-Displays geeignet. Die HDCP-Konformität gewährleistet die Wiedergabe von geschütztem Inhalt, wie es von Blu-ray-Playern oder anderen HDCP-fähigen Geräten erwartet wird.

Funktionen und Ausstattung im Detail
Der Switch verfügt über vier Eingänge mit DVI-I-Weibchen-Buchsen, die ausschließlich digitalen DVI-D-Signalen (nicht DVI-I analog) zugänglich sind. Jeder Eingang ist mit einem 3,5-mm-Klinkenstecker für analoges Audio ausgestattet. Der Ausgang besteht aus einem DVI-I-Weibchen-Anschluss (digital only) und einem 3,5-mm-Klinkenstecker für Audio. Die Statusanzeigen der Eingänge werden über LEDs am Gerät angezeigt. Die volle, transparente DDC-Unterstützung sorgt dafür, dass die Bildschirmeinstellungen (z. B. Auflösung, Farbprofil) automatisch an die jeweilige Quelle angepasst werden, ohne dass manuelle Eingriffe erforderlich sind.

Technik verständlich erklärt
Die Umschaltung erfolgt elektronisch und ist für eine schnelle, störungsfreie Signalübertragung ausgelegt. Die Stromversorgung erfolgt über ein Netzteil mit einem Eingangsbereich von 100–240 VAC, 50–60 Hz, was eine weltweite Verwendung ermöglicht. Das Gerät liefert 12 VDC, 1,5 A und verbraucht im Betrieb 6,5 W. Die Abmessungen betragen 3,4 cm Höhe, 22 cm Breite und 10 cm Tiefe, was eine kompakte Platzierung in Rack- oder Tischsystemen ermöglicht. Die RS-232-Schnittstelle (DB9-Weibchen) erlaubt eine Integration in bestehende Steuerungssysteme.

Kompatibilität und Zubehör
Das Gerät ist für DVI-D-Signale ausgelegt und unterstützt keine analogen DVI-I-Signale. Die Kompatibilität mit HDCP-Quellen wie Blu-ray-Playern ist gegeben. Die Fernbedienung ist im Lieferumfang enthalten.

Montage und Installation
Die Installation erfolgt durch Anschluss der vier Eingangsquellen an die DVI-I-Weibchen-Buchsen und der Audioquellen an die 3,5-mm-Klinkenstecker. Der Ausgang wird an den Bildschirm und den Audioausgang angeschlossen. Die Steuerung erfolgt über die Fronttasten, die Fernbedienung oder die RS-232-Schnittstelle. Keine zusätzlichen Werkzeuge oder Montagezubehörteile sind erforderlich.

Vorteile im Betrieb
Die elektronische Umschaltung ermöglicht eine schnelle und bequeme Auswahl der Eingangsquelle ohne physische Kabelveränderungen. Die integrierte DDC-Unterstützung sorgt für automatische Anpassung der Bildschirmeinstellungen. Die RS-232-Schnittstelle erlaubt eine Integration in bestehende Steuerungssysteme. Die Stromversorgung über ein universelles Netzteil macht das Gerät weltweit einsetzbar. Die Garantie beträgt 3 Jahre Double Diamond™ (Standard).

Allgemein
Anzahl Eingänge	4
Anzahl Ausgänge	1
Video-Interface	DVI-I
Audio-Interface	3,5-mm Klinkenstecker
Maximale Auflösung	1920 x 1080
Maximale Auflösung (WUXGA)	1920 x 1200
DDC-Unterstützung	voll, transparent
Steuerung	Fronttasten, IR-Fernbedienung, RS-232
RS-232-Anschluss	DB9-Weibchen
Stromversorgung Eingang	100–240 VAC
Stromversorgung Frequenz	50–60 Hz
Stromversorgung Ausgang	12 VDC
Stromversorgung Ausgangsstrom	1,5 A
Leistungsaufnahme	6,5 W
HDCP-kompatibel

---
