Klinkenstecker — 3,5 mm und 6,3 mm im Überblick
Mono (TS), Stereo (TRS) und Stereo+Mikrofon (TRRS) — vom Kopfhörer bis zur Studio-Verkabelung
Der Klinkenstecker ist einer der ehrlich gesagt langlebigsten Steckverbinder überhaupt: bereits 1878 erfunden, ist er bis heute Standard-Anschluss für Kopfhörer, Mikrofone, Gitarren und tausende anderer Audiogeräte. Vom rohen 6,3 mm-Klinkenstecker im Studio bis zum Mini-3,5 mm in Smartphones — das Grundprinzip ist seit fast 150 Jahren dasselbe.

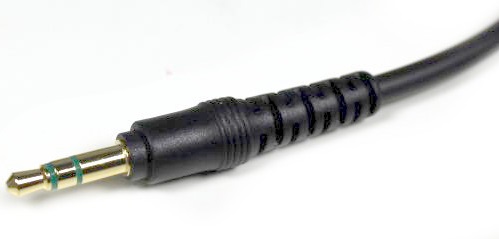

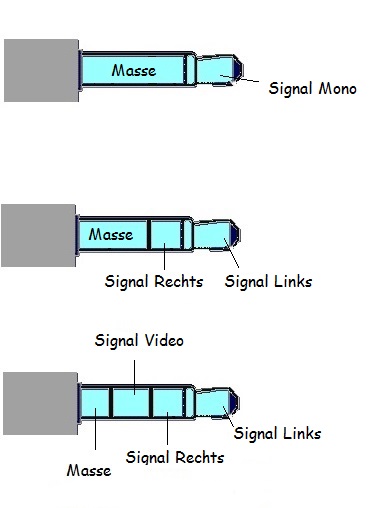

Mechanisch besteht ein Klinkenstecker aus einem zylindrischen Schaft mit zwei bis vier elektrisch isolierten Kontakt-Segmenten. Die Bezeichnung folgt dem englischen Aufbau: Tip (Spitze), Ring (Ring), Sleeve (Hülse) — daraus ergeben sich die Bauformen TS, TRS und TRRS.
Bauformen TS, TRS, TRRS
|
|
⚠ CTIA vs. OMTP bei TRRS: Bei den 4-poligen TRRS-Steckern existieren zwei Belegungen. CTIA (Apple/Android-Standard) hat Mikrofon auf der Sleeve-Position, OMTP (ältere Nokia, manche Sony) genau umgekehrt. Klingt das Mikrofon am Headset ungewohnt leise, ist meist eine OMTP/CTIA-Inkompatibilität schuld — Adapter helfen.
Größen und ihre Anwendungen
| Größe | Auch genannt | Typische Anwendung |
|---|---|---|
| 2,5 mm | Sub-Mini-Klinke | Ältere Headsets, Telefon-DECT |
| 3,5 mm ★ | Mini-Klinke, 1/8" | Smartphones, PCs, Kopfhörer, Headsets, Notebooks |
| 4,4 mm | Pentaconn (5-polig) | High-End-Kopfhörer (symmetrisch) |
| 6,3 mm ★ | 1/4"-Klinke, Big Klinke | Studio, Bühne, E-Gitarre, Mischpult, Profi-Kopfhörer |
Vorteile und Grenzen
|
|
Passende Produkte im Shop
|
|
Häufig gestellte Fragen
3,5 mm vs. 6,3 mm Klinke — was sind die Unterschiede?
Nur die Größe — elektrisch identisch. 3,5 mm bei mobilen und PC-Anwendungen, 6,3 mm im Profi-Audio-Bereich. Adapter zwischen beiden sind trivial und funktionieren ohne Signalverlust.
Was bedeutet TRS / TRRS?
Tip-Ring-Sleeve = 3 Pole (typ. Stereo). TRRS = Tip-Ring-Ring-Sleeve = 4 Pole (Stereo + Mikrofon). TRS auch für symmetrisches Mono im Studio (heißes und kaltes Signal + Masse).
Mein Headset-Mikrofon funktioniert nicht am Smartphone — warum?
Wahrscheinlich CTIA/OMTP-Konflikt. Das Headset folgt einer anderen Belegung als das Telefon. Ein passiver TRRS-Adapter (CTIA ↔ OMTP) löst das Problem.
Warum knackt es beim Einstecken eines Klinkensteckers?
Bauartbedingt — beim Einführen berührt der Tip kurz den Sleeve-Kontakt der Buchse, dann erst den richtigen Ring. Das erzeugt einen Kurzschluss-Knack. Bei Aktiv-Lautsprechern den Stecker immer bei ausgeschaltetem Verstärker einstecken.
