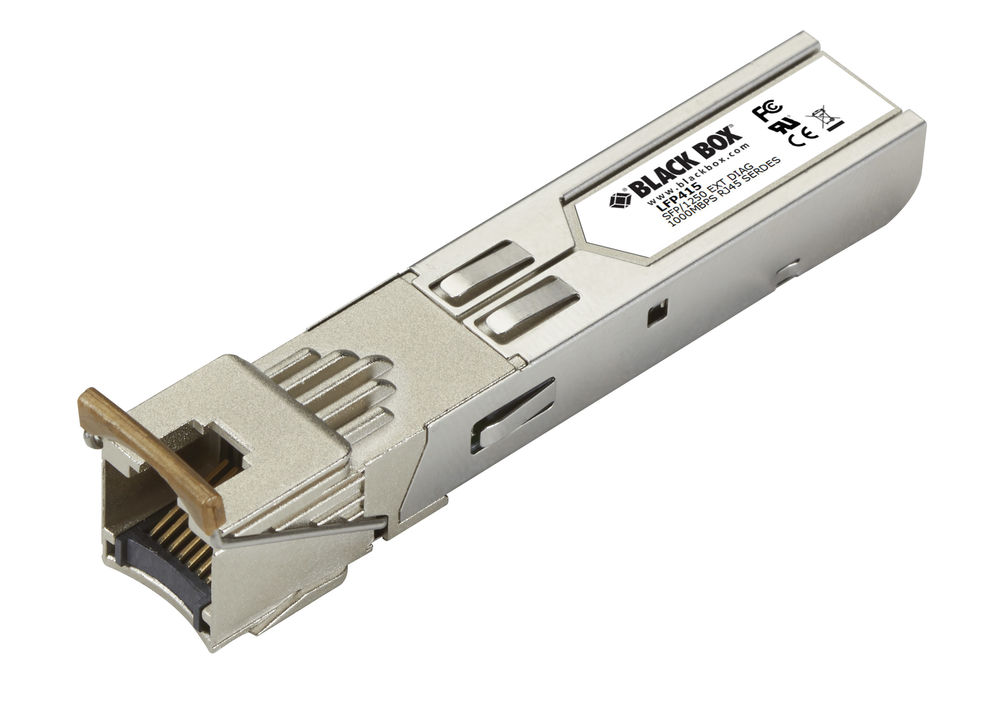

BlackBox LFP415 SFP-Transceiver, 1000 Mbit/s, CATx RJ45 Serdes, erweiterte Diagnose content_copy

Das BlackBox LFP415 ist ein SFP-Transceiver für den Einsatz in Netzwerkgeräten, der einen SFP-Steckplatz an eine Gigabit-Ethernet-Kupferschnittstelle anpasst. Es handelt sich um ein modulares, optisches Sende-Empfänger-Modul, das speziell für den industriellen Einsatz konzipiert ist und eine hohe Betriebssicherheit bei extremen Umgebungsbedingungen gewährleistet. Das Modul ermöglicht die Verbindung von Geräten mit SFP-Steckplatz zu Kupferkabeln wie CAT5 oder besserer UTP-Qualität, wodurch es in bestehenden Netzwerkinfrastrukturen ohne umfangreiche Umbauten integriert werden kann.

Einsatzbereiche
Das LFP415 ist für Anwendungen im industriellen Umfeld vorgesehen, wo hohe Temperaturschwankungen und rauhe Betriebsbedingungen üblich sind. Es wird in Netzwerken eingesetzt, die eine stabile, hochgeschwindige Datenübertragung über Kupferkabel benötigen, beispielsweise in Fabriken, Energieversorgungsanlagen oder im öffentlichen Verkehr. Die Unterstützung von Übertragungsdistanzen bis zu 100 Metern über CAT5- oder bessere UTP-Kabel macht es flexibel einsetzbar in mittleren bis großen Netzwerkumgebungen.

Funktionen und Ausstattung im Detail
Das Modul unterstützt eine Übertragungsrate von bis zu 1,25 Gbit/s, wobei die tatsächliche Geschwindigkeit bei 1000 Mbit/s liegt, was der Gigabit-Ethernet-Norm entspricht. Es ist kompatibel mit Geräten, die einen SerDes-Käfig verwenden, der 1000 Mbit/s unterstützt. Die automatische Erkennung von MDI/MDI-X sorgt dafür, dass die Verbindung ohne manuelle Konfiguration funktioniert, unabhängig davon, ob ein Patchkabel oder ein gekreuztes Kabel verwendet wird. Ein integriertes LOS (Loss of Signal) Erkennungssystem meldet den Verlust der Signalübertragung, was bei der Netzwerküberwachung hilfreich ist.

Technik verständlich erklärt
Das LFP415 arbeitet nach den Standards der SFP Multi-Source Agreements (MSA), was bedeutet, dass es mit einer Vielzahl von Geräten verschiedener Hersteller kompatibel ist. Die Stromversorgung erfolgt über den SFP-Käfig mit einer Eingangsspannung von 3,3 VDC (zwischen 3,1 V und 3,5 V), wobei der maximale Stromverbrauch 330 mA beträgt. Die Leistungsaufnahme liegt bei 1 W, was für einen SFP-Transceiver im oberen Bereich liegt, aber durch die hohe Leistungsfähigkeit gerechtfertigt ist. Die Betriebstemperatur von -40 °C bis +85 °C macht das Modul für den Einsatz in extremen Umgebungen geeignet, wie in Außenbereichen, in Klimaanlagen oder in Maschinenräumen mit hoher Wärmeentwicklung.

Kompatibilität und Zubehör
Das Modul ist speziell für Geräte mit SerDes-Schnittstelle ausgelegt und unterstützt keine SGMII-Schnittstellen. Es ist nicht mit dem LFP416 kompatibel, da dieser für SGMII-Geräte entwickelt wurde. Die Verwendung mit anderen SFP-Modulen ist nicht vorgesehen. Die Zulassungen, UL®, RoHS2, TUV, FCC garantieren die Einhaltung internationaler Sicherheits- und Umweltstandards. Das Modul ist TAA-konform, was für öffentliche Aufträge in den USA relevant sein kann.

Montage und Installation
Die Installation erfolgt über eine Hot-Plug-fähige Schnittstelle, was bedeutet, dass das Modul während des Betriebs in den SFP-Steckplatz eingesetzt oder entfernt werden kann, ohne dass das Gerät heruntergefahren werden muss. Dies ermöglicht eine schnelle Anpassung an sich ändernde Netzwerkanforderungen. Die Einbauvorgänge sind standardisiert und erfordern keine speziellen Werkzeuge oder zusätzliche Komponenten.

Vorteile im Betrieb
Der Betrieb des LFP415 zeichnet sich durch hohe Zuverlässigkeit und geringe Wartungsaufwendungen aus. Die erweiterte Diagnosefunktion meldet grundlegende Link-Charakteristika wie SFP-Typ, Kabellänge, Wellenlänge und Bitrate, was bei der Fehlersuche und Netzwerküberwachung hilfreich ist. Die Betriebsluftfeuchtigkeit von bis zu 85 % (nicht kondensierend) und die maximale Betriebshöhe von 1800 m (5905 ft.) erweitern den Einsatzbereich in unterschiedlichen geografischen und klimatischen Bedingungen. Die Gewährleistung von 1 Jahr Double Diamond™ (Standard) bietet zusätzliche Sicherheit für den Betreiber.

Allgemein
Übertragungsrate	1,25 Gbit/s
Geschwindigkeit	1000 Mbit/s
Schnittstelle	SerDes
Betriebstemperatur	-40 bis +85 °C
Betriebsluftfeuchtigkeit	bis zu 85 %
Stromversorgung	über SFP-Käfig
Eingangsspannung	3,3 VDC
Spannungsbereich	3,1 bis 3,5 V
Stromverbrauch	330 mA
Leistungsaufnahme	1 W
Zulassungen	CE, UL®, RoHS2, TUV, FCC
Gewährleistung	1 Jahr Double Diamond™ (Standard)
TAA-konform
Hot-Plug-fähig
LOS-Erkennung
MDI/MDI-X-Autodetection
SFP-MSA-konform

---
